极细同轴线束与HDMI线，究竟谁的速度更快？

工程师在进行高速信号连接方案选型时，经常会遇到“极细同轴线束和HDMI线谁速度快”的问题，但实际上二者并不是完全相同的比较对象。HDMI是一套完整的数字视频接口标准，而极细同轴线束更准确地说是一种用于设备内部高速信号连接的线缆组件，实际传输能力取决于线材结构、阻抗、连接器、信号标准、通道数量及系统SI设计。以 I-PEX CABLINE®-CX II With Cover为例，官方给出的参考传输速度为5 Gbps/lane NRZ，并列出了USB 3.1 Gen1 5 Gbps/lane、V-by-One HS 1.4 4 Gbps/lane、HDMI 1.3 3.4 Gbps/lane、eDP 2.7 Gbps/lane及MIPI等参考应用。 因此，不能简单得出“HDMI一定比极细同轴线快”或者“极细同轴线一定比HDMI快”的结论；对于工程师来说，更有意义的比较方式是看具体协议速率+线束结构+实际传输距离+信号完整性。

---

为什么极细同轴线束也能够用于高速信号传输？

极细同轴线束并不是传统意义上的普通细线，而是通过同轴结构对高速信号进行传输，在有限空间内兼顾信号连接、柔性布线和屏蔽需求。I-PEX CABLINE®-CX II With Cover采用0.25mm接触间距、40个Signal Pin、0.83±0.17mm嵌合高度以及机械锁扣结构，并配置EMI屏蔽罩和多点接地路径，官方还提供SI测试板及信号完整性相关资料。 对工程师而言，这意味着在笔记本、显示模组、工业视觉设备等内部空间受限的场景中，可以采用比传统HDMI成品线更加适合内部高密度布线的线束结构；而对于采购人员来说，不能只比较“HDMI 多少Gbps”和“极细同轴多少Gbps”，还要核对连接器、线规、阻抗、Pin定义、长度及设备实际协议要求。尤其是极细同轴线束的优势往往体现在设备内部连接的体积、柔性和结构适配能力，而不是简单替代外部HDMI接口线。

---

I-PEX 83005-100B-01-D：40Pin、AWG46、200MM、1-1线位

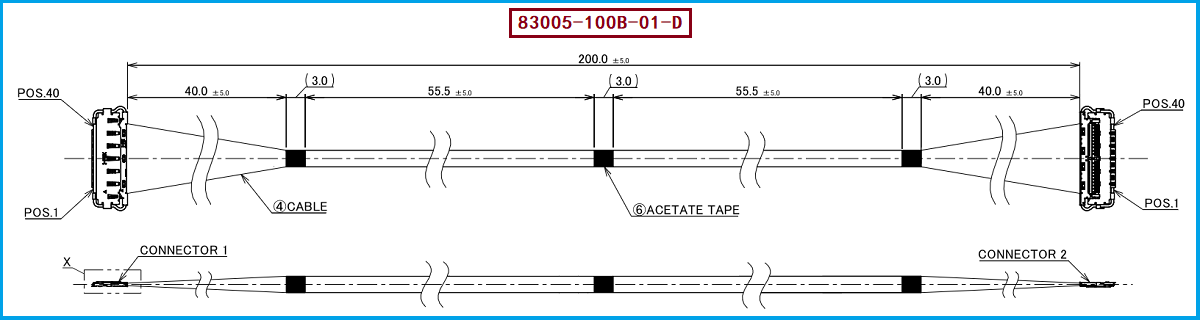

本次重点介绍的 I-PEX 83005-100B-01-D，是 I-PEX CABLINE®-CX II With Cover系列40Pin评估用极细同轴线束，官方产品页面明确列出其规格为40Pin、Micro-Coaxial 46AWG、L=200mm、1-1 Wiring、ZenShield type。 你提供的83005工程图进一步明确了该具体线束采用AWG#46、50Ω Micro-Coaxial线材，40根，整体长度200.0±5.0mm，并按照1-1方式进行线位连接；线材端使用的连接器型号为20974-040T-01。因此，对于工程师而言，83005-100B-01-D更适合被理解为一种面向设备内部高速信号连接的40Pin、200MM、AWG46极细同轴线束组件，而不是简单拿来与一条外部HDMI成品线比较最高速率；对于采购人员，则应重点确认产品料号、40Pin、AWG46、50Ω、200MM、1-1线位及20974-040T-01等关键规格是否与原设计一致。

---

选型和兼容与替代方案参考及建议

如果设备原设计采用 I-PEX 83005-100B-01-D，在寻找兼容或第二供应来源时，建议工程部门和采购部门共同确认连接器及线束的完整规格，包括20974-040T-01线材端连接器、40Pin、0.25mm间距连接体系、AWG46极细同轴线、50Ω、200MM长度以及1-1线位定义，同时结合实际高速信号协议进行SI验证。I-PEX官方页面还列出了同系列的83004-100B-01-D（100mm）和83006-100B-01-D（300mm）1-1线束，以及82877、82878、82439等1-N线束，可用于不同长度和线位需求的规格参考。 我们公司可提供：I-PEX 83005-100B-01-D兼容替代线束方案，可依据客户样品、图纸及实际装配要求，对线长、Pin数、线位定义、极细同轴线规格和线材端连接器配置进行对应开发，为工程验证、国产替代及采购第二供应来源提供极细同轴线束解决方案。

---

不要只问“谁速度快”，应看谁更适合你的系统
“极细同轴线束与HDMI线谁速度快”真正需要回答的是具体应用中哪一种连接方案能够满足系统的信号速率、空间、结构和可靠性要求。HDMI属于完整的高速数字接口标准，而极细同轴线束则是设备内部高速信号连接的重要实现方式；I-PEX CABLINE®-CX II With Cover官方给出的参考传输速度为5 Gbps/lane NRZ，并支持多种高速接口应用，同时具备0.25mm窄间距、低嵌合高度、EMI屏蔽罩及机械锁扣等结构特点。 对于 83005-100B-01-D而言，其40Pin、AWG46、50Ω、200MM、1-1线位以及20974-040T-01连接器构成了明确的替代选型基础。对于工程师，重点是确认信号完整性和机械适配；我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。对于采购人员，重点则是确认规格一致性、替代可行性和批量供应能力。换句话说，高速连接并不是单纯比较一条线“能跑多少Gbps”，而是综合判断整套连接系统能否稳定完成目标信号传输。
