极细同轴线束长度为什么不能只看“差几毫米”

在高速信号连接中，极细同轴线束的长度并不是一个单纯的机械尺寸参数，而是会参与整个信号链路的电气设计。以 I-PEX 82895-100B-02-D 为例，该型号属于 CABLINE®-UA II 32Pin极细同轴线束，采用 44AWG Micro-Coax、标称100mm长度、1-N线位定义，线材端使用的连接器型号为 20497-032T-30。I-PEX官方资料将该型号列为32Pin、44AWG、L=100mm、1-N评估线束，CABLINE®-UA II系列参考传输速度为5Gbps/lane NRZ。 对工程师而言，长度变化意味着信号传播路径发生变化；对于采购人员而言，则意味着替代线束不能只做到“看起来100mm左右”，还应明确实际长度、公差以及批次一致性。尤其在高速差分信号应用中，线束长度变化会改变传播延时，并可能进一步影响系统的时序裕量、插损和回损等指标，因此需要结合实际接口速率和系统设计进行评估。

---

长度误差会影响什么？关键在传播延时和信号完整性

极细同轴线束长度发生变化后，首先变化的是信号传播路径和传播时间。对于低速控制信号，几毫米的长度差异通常未必会造成明显影响；但对于高速显示、影像及数据传输链路，设计人员通常需要更加关注长度一致性、差分对之间的匹配以及整个通道的信号完整性。与此同时，线长增加通常意味着传输损耗增加，因此在高速链路中，线材的阻抗、结构、介质材料、屏蔽方式与长度需要一起考虑，而不能单独讨论“长度越长性能越差”。CABLINE®-UA II官方资料同时给出了SI测试板以及单端、差分信号完整性数据资源，说明实际高速性能需要结合完整链路进行验证。 因此，长度误差是否达到需要关注的程度，没有一个脱离具体速率、线材结构和系统设计的统一答案；工程项目应以目标接口和实际测试结果作为最终判断依据。

---

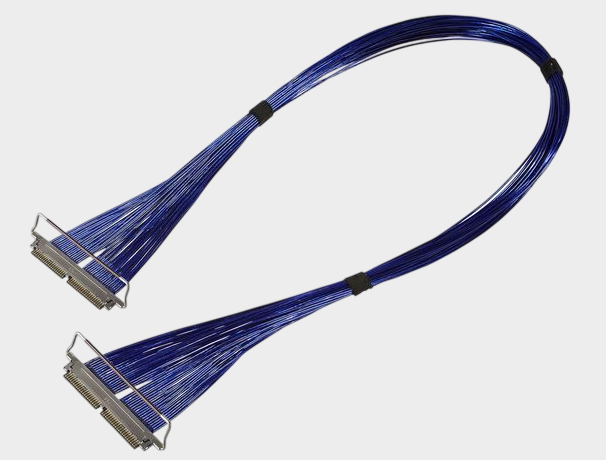

82895-100B-02-D的100mm长度如何理解

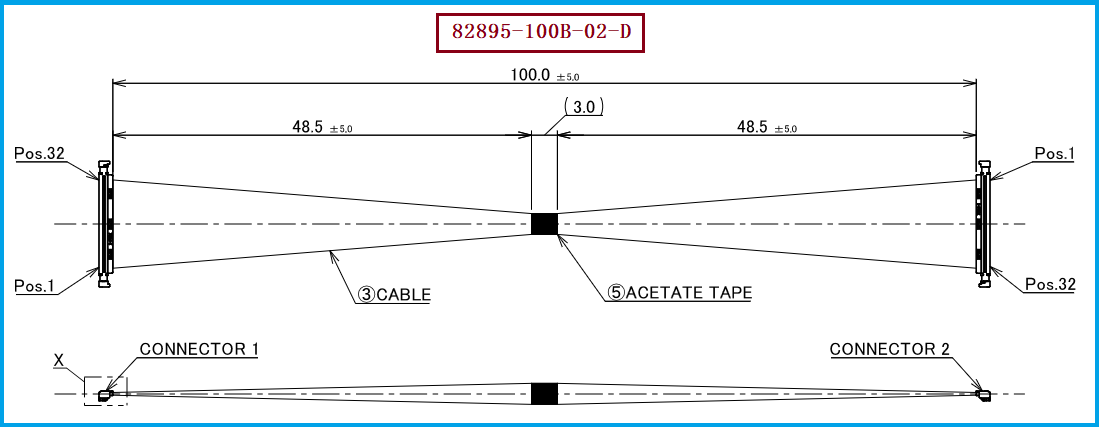

对于 I-PEX 82895-100B-02-D，100mm是该官方评估线束的标称长度，其PDF工程图明确给出了该线束的长度公差要求；同时，该型号采用32根 AWG#44、50Ω Micro-Coax，并按照1-N结构进行端接。 这意味着在进行兼容替代时，工程师不能简单地将100mm理解为“实际做成100mm即可”，还需要控制长度公差以及两端端接后的整体尺寸关系。特别是当线束用于高速信号传输、空间受限的内部结构或多通道并行连接时，线束长度一致性会直接关系到装配稳定性和信号链路的一致性。与此同时，20497-032T-30是该方案对应的32Pin Plug Housing，I-PEX官方推荐料号中还列有32Pin Plug Cable Assembly 20496-032T-40和Metal Cover 2679-032-10。 因此，对于替代产品开发，应把长度、连接器、线材规格及端接结构作为一个完整方案进行确认，而不是单独更换线材。

---

选型和兼容与替代方案参考及建议

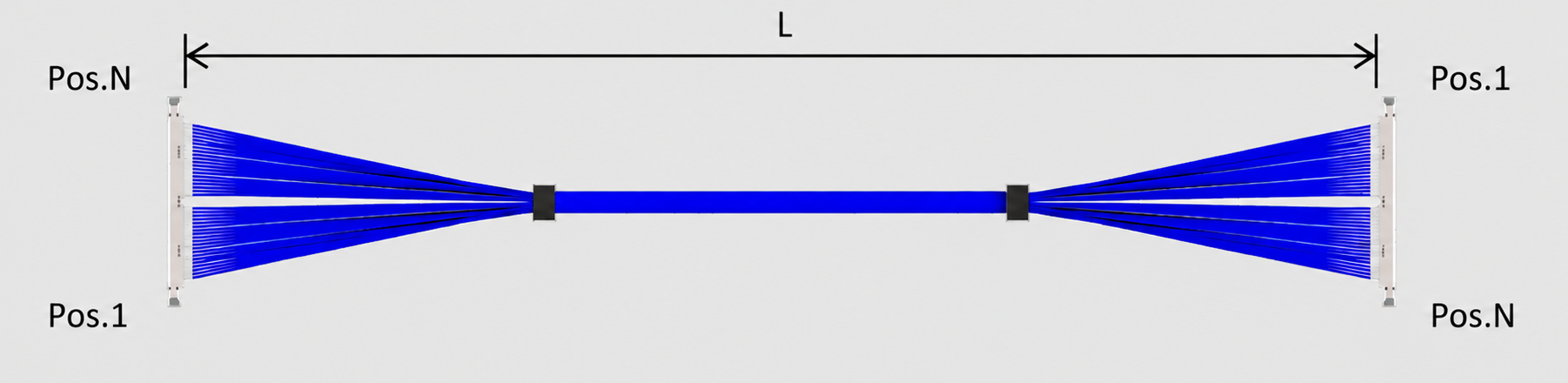

对于需要采购或替代 I-PEX 82895-100B-02-D 的客户，建议首先确认 CABLINE®-UA II、32Pin、44AWG Micro-Coax、100mm、1-N 这些核心条件，并确认线材端连接器 20497-032T-30 与实际配套结构。I-PEX官方资料显示，CABLINE®-UA II提供26P、32P、40P和50P配置，支持AWG42、AWG44、AWG46 Micro-Coax，并提供不同长度和1-N、1-1结构的官方评估线束。 如果客户进行第二供应商开发、国产替代或成本优化，建议不仅检查长度，还应同步验证Pin位定义、阻抗、线材外径、连接器配合、屏蔽连续性及高速信号完整性。对于 1-N 结构，更需要按照原工程图确认两端Pin对应关系，避免出现Pin数量相同但线序不一致的问题。我们公司可提供：I-PEX 82895-100B-02-D兼容替代线束方案，可根据客户实际图纸和应用需求，对线长、公差、AWG规格、连接器及线位结构进行匹配开发。

---

长度控制是极细同轴线束兼容替代的重要环节
极细同轴线束长度误差对性能的影响，需要结合信号速率、线束长度、阻抗、损耗以及系统时序裕量综合判断。对于 I-PEX 82895-100B-02-D 这款32P、44AWG、100mm、1-N极细同轴线束而言，长度不仅决定机械装配是否合适，也属于高速信号链路设计需要关注的参数。I-PEX CABLINE®-UA II系列采用0.3mm Contact Pitch、Vertical Right Angle结构，并以5Gbps/lane NRZ作为参考传输速度，因此在进行兼容替代时，更应重视线长公差和整体信号完整性，而不是只追求外观尺寸一致。 对工程师来说，应通过实际SI验证确认长度变化是否满足系统要求；对采购人员来说，则应把料号、连接器、线材、长度、公差、线位定义及电气性能作为完整的供应商评价条件。我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。我们公司可提供 I-PEX 82895-100B-02-D兼容替代极细同轴线束方案，支持相关产品的样品开发与批量制造。
