极细同轴线为什么能够应用于多种高速接口？

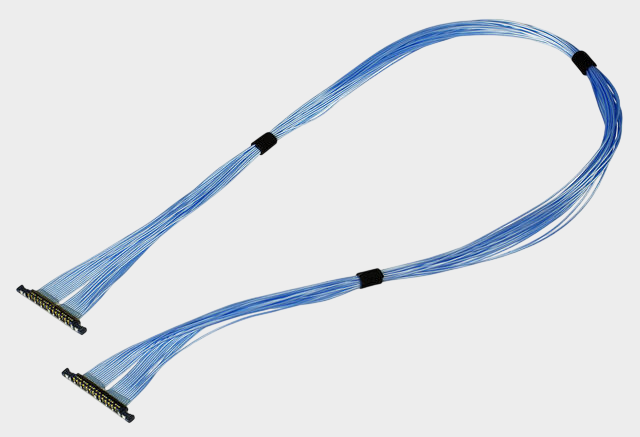

在笔记本电脑、显示设备、摄像模组、VR/AR设备、机器人及其他精密电子设备中，内部高速信号连接通常同时受到空间、信号完整性和EMI控制等因素限制。极细同轴线通过较小的线径和同轴屏蔽结构，可以在有限空间内完成多通道高速信号连接。以 I-PEX 82445-100B-02-D 为例，该型号属于 CABLINE®-UA II 50Pin Micro-Coaxial Harness，采用 44AWG 极细同轴线，官方型号资料显示其长度为 200mm、1-N结构；配套线材端连接器为 20497-050T-30，CABLINE®-UA II的端子间距为 0.3mm。 因此，对于工程师而言，极细同轴线的价值并不只是“线径更细”，而是在小型化连接器、屏蔽结构和高速信号传输之间取得综合匹配。

---

极细同轴线常见的行业通用接口规范有哪些？

从I-PEX官方CABLINE®-UA II资料来看，其给出的参考应用标准包括 USB 3.1 Gen 1（5Gbps/lane）、V-by-One HS 1.4（4Gbps/lane）、HDMI 1.3（3.4Gbps/lane）、eDP（2.7Gbps/lane）以及MIPI相关标准，连接器的参考传输能力为 5Gbps/lane NRZ。 这些接口分别覆盖USB高速数据、显示面板、数字视频、嵌入式显示以及移动设备内部高速信号等应用方向。需要注意的是，这些属于I-PEX针对连接器的Applicable Standards（Reference Only），并不意味着所有采用CABLINE®-UA II的具体线束都自动获得对应协议认证。实际能否满足某一接口规范，还需要结合线材阻抗、线束长度、PCB走线、端接质量、插损、回损、串扰等因素进行完整链路验证。

---

I-PEX 82445-100B-02-D的规格如何与接口应用匹配？

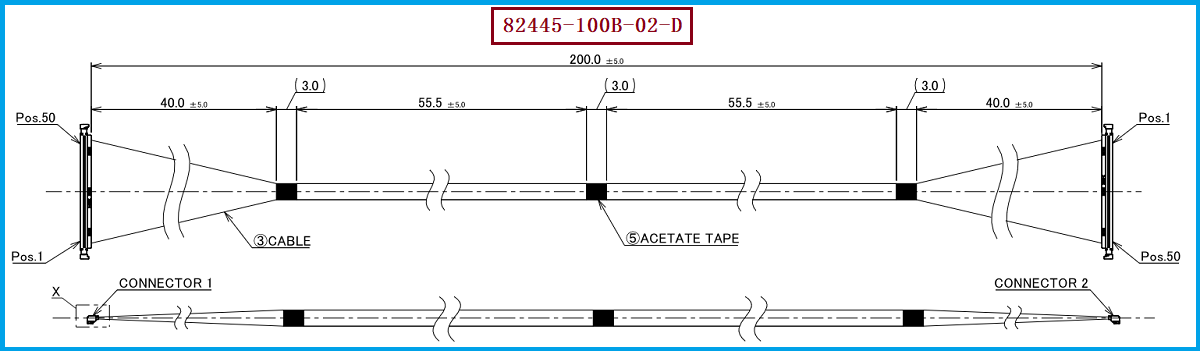

对于工程师进行项目选型，I-PEX 82445-100B-02-D可以作为CABLINE®-UA II 50Pin、44AWG Micro-Coaxial方案的参考型号。其配套线材端连接器 20497-050T-30为50Pin Plug Housing，CABLINE®-UA II本身采用 0.3mm Contact Pitch、Vertical Right Angle结构、1.27±0.1mm配合高度，并支持26/32/40/50Pin配置及AWG42/AWG44/AWG46 Micro-Coaxial Cable。 对采购人员而言，进行替代采购时不能只写“50P极细同轴线”，而应明确82445-100B-02-D、50Pin、44AWG、200mm、1-N、20497-050T-30以及0.3mm Pitch等关键条件；对于高速接口项目，还应同步确认实际目标协议和SI测试要求，从而避免出现机械上可以连接、但高速信号性能无法满足系统要求的情况。

---

选型和兼容与替代方案参考及建议

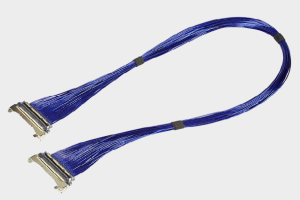

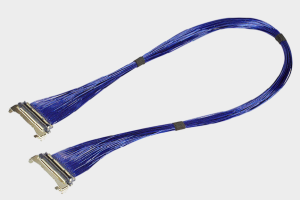

在兼容替代开发过程中，应先确定设备实际采用的接口规范，再反向确认线束的Pin定义、AWG、阻抗、长度和连接器结构。例如USB、eDP、HDMI、V-by-One HS或MIPI等应用，对高速信号完整性的要求并不完全相同，因此不能仅依据“支持5Gbps/lane参考值”直接判断具体系统性能。I-PEX官方同时列出了50Pin CABLINE®-UA II评估线束：82970-100B-02-D为L=100mm、1-N，82445-100B-02-D为L=200mm、1-N，82971-100B-02-D为L=300mm、1-1，不同型号之间存在长度和端接关系差异。 因此，工程师应按照原设备图纸逐项核对；采购人员则建议按照完整料号及技术规格进行询价。我们公司可提供：I-PEX 82445-100B-02-D兼容替代线束方案，可围绕50Pin、44AWG、0.3mm Pitch及20497-050T-30连接器等关键规格进行兼容替代开发，为客户提供样品验证、国产替代及批量生产支持。

---

接口规范决定应用方向，线束设计决定最终性能
极细同轴线可以应用于USB、V-by-One HS、HDMI、eDP、MIPI等多种高速信号场景，但**“接口规范”与“线束本身的传输能力”需要分别理解**。CABLINE®-UA II官方提供的参考应用能够说明该连接器面向Gbps级高速信号连接，但具体项目仍需根据实际线材、长度、阻抗和系统SI设计进行验证。对于 I-PEX 82445-100B-02-D，其50Pin、44AWG、200mm、1-N结构以及 20497-050T-30线材端连接器，可作为相关高速设备内部极细同轴线束兼容替代开发的明确规格基础。 对工程师来说，重点是确保接口、信号和结构匹配；我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。对采购人员来说，重点则是确保替代产品能够按照完整规格稳定复制，从而降低导入风险。
