20P极细同轴线束：高速信号与小型化兼顾
在笔记本电脑、显示模组、摄像头、AI视觉设备等高密度电子设备中，极细同轴线束不仅需要满足高速信号传输，还要在有限空间内兼顾屏蔽、阻抗、弯折及装配可靠性。I-PEX CABLINE®-SS采用0.4mm端子间距、Vertical Right Angle垂直直角结构、水平出线设计，结合高度为1.65±0.2mm，并支持10P至50P多种规格；官方资料将其定位于最高16Gbps/Lane高速应用。

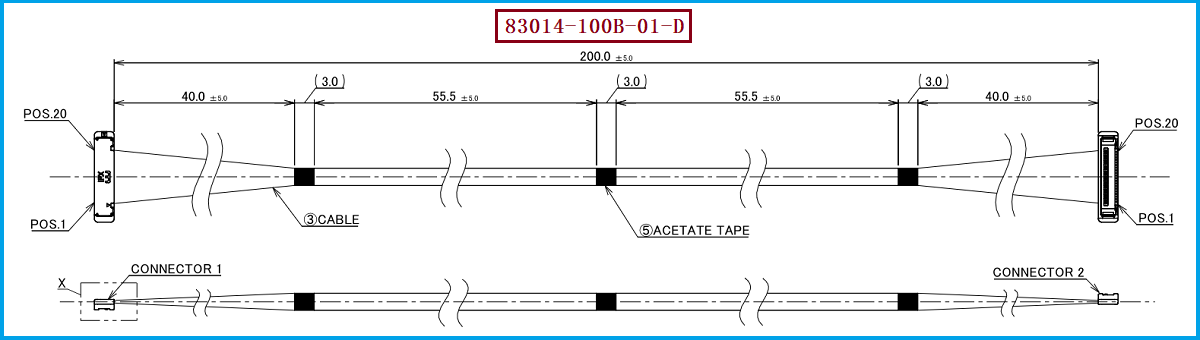

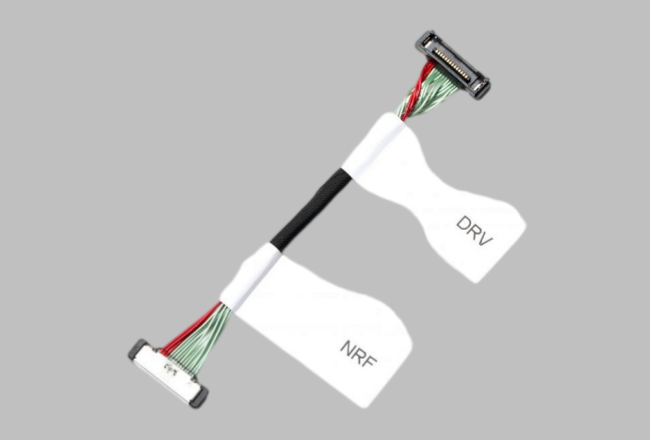

本次介绍的产品为 I-PEX 83014-100B-01-D，属于CABLINE®-SS 20P、1-1线序极细同轴线束，长度为200.0±5.0mm。根据该型号官方2D图纸，线材采用Micro-Coaxial Cable AWG#40、50Ω，线材端使用的连接器型号为20373-R20T-06，两端共20根极细同轴线。I-PEX官方产品页面同时列出了83013、83014、83015三个20P、1-1型号，分别对应100mm、200mm和300mm长度。

---

极细同轴线束中哪几种屏蔽方式最常用？
对于工程师而言，极细同轴线的屏蔽方式通常需要结合频率、线径、外径限制、弯折要求以及EMI指标综合选择。实际应用中较常见的是编织屏蔽、箔屏蔽以及箔+编织复合屏蔽。编织屏蔽利用金属丝形成屏蔽层，在机械强度、弯折耐受性以及较宽频段的屏蔽应用方面具有一定优势；箔屏蔽则通过连续金属箔层形成较完整的屏蔽覆盖，适合对电场干扰控制有较高要求的高速信号应用；而箔+编织复合屏蔽则是在屏蔽覆盖与机械可靠性之间进行综合平衡，在高速、强干扰或对EMC要求较高的场景中较为常见。

需要注意的是，屏蔽方式并不是越多越好，也不能单纯通过屏蔽层数量判断EMI性能。对于极细同轴线束，还需要关注屏蔽层覆盖率、屏蔽层与连接器金属件的连接方式、接地路径、线束之间的间距以及高速差分对之间的串扰控制。尤其在线径已经非常细的情况下，如果为了缩小外径而过度压缩屏蔽结构，可能会给屏蔽效果、机械强度和信号完整性带来新的设计挑战。因此，工程师进行线材选型时，应把“外径＋屏蔽结构＋阻抗＋连接器端接＋整机接地”作为一个完整系统进行评估。

---

83014采用AWG#40：线径越细，越要重视屏蔽结构与阻抗控制
AWG#40是83014-100B-01-D的重要规格。I-PEX CABLINE®-SS官方资料支持AWG36、AWG38、AWG40和AWG42 Micro-Coaxial Cable，其中AWG#40也是官方高速性能测试条件所采用的线径；该测试条件为CABLINE®-SS 40P、AWG#40、45Ω、100mm及GSSGSSG。需要特别区分的是，官方83014具体线束图纸标注的是AWG#40、50Ω、200mm，因此不能把产品页面中的45Ω高速测试条件直接当作83014本身的线材阻抗。

对于采购人员和工程师来说，这意味着采购替代线束时不能只提出“AWG#40”这一项要求。还应同步确认线材外径、屏蔽结构、特性阻抗、长度、线序以及连接器端接方式。83014采用20P、1-1直通定义，线材端连接器为20373-R20T-06；I-PEX官方推荐料号中，20373-R20T-06对应CABLINE®-SS 20Pin Plug Housing，配套20Pin Plug Cable Assembly为20380-R20T-06，Metal Cover为2182-020-03，板端Receptacle为20374-R20E-31。

---

选型和兼容与替代方案参考及建议
对于I-PEX 83014-100B-01-D的兼容替代开发，建议工程师首先确认20P、0.4mm间距、200mm长度和1-1线序，再确认20373-R20T-06连接器＋AWG#40 Micro-Coaxial Cable这一核心组合。对于EMI要求较高的设备，则应进一步确认极细同轴线的屏蔽结构、屏蔽覆盖率以及连接器端屏蔽连续性，并根据实际工作频率进行信号完整性和EMC验证。CABLINE®-SS官方技术参数明确显示其Full EMI Shielding（ZenShield®）为“No”，因此实际系统中的屏蔽效果更需要结合线材自身屏蔽结构、连接器金属件及PCB接地设计综合判断。

从采购替代角度来看，不建议仅以“外观相同”“同为AWG#40”作为替代依据，而应按照连接器型号、Pin数、线序、AWG、阻抗、线长、外径、屏蔽结构及电气性能逐项核对。我们公司可提供：I-PEX 83014-100B-01-D兼容替代线束方案，可围绕20P、AWG#40、200mm、1-1线序及20373-R20T-06线材端连接器等关键参数进行极细同轴线束的替代开发与生产制造，为工程验证、样品打样及批量采购提供配套方案。

---

屏蔽结构需要与线径、阻抗和连接方式协同设计
I-PEX 83014-100B-01-D是一款CABLINE®-SS 20P、200mm、1-1线序的极细同轴线束，采用AWG#40、50Ω Micro-Coaxial Cable，线材端连接器型号为20373-R20T-06。极细同轴线束常见的屏蔽思路包括编织屏蔽、箔屏蔽以及箔+编织复合屏蔽，但实际选择应根据高速信号频率、EMI要求、线材外径、弯折空间和接地方式综合确定，而不能简单认为屏蔽层越多性能就一定越好。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。对于工程师而言，应重点关注“屏蔽结构＋阻抗控制＋连接器端接＋接地连续性”；对于采购人员而言，则应避免只按照料号或AWG采购，而应进行完整规格匹配和样品验证，从而降低兼容替代风险。
