50Pin高速连接需求下，极细同轴线束成为精密设备的重要连接方案

在笔记本电脑、高速显示设备、工业视觉、AI视觉以及高性能电子设备内部，有限的结构空间与不断提升的信号速率，使内部连接线束同时面临“小型化、高速化、稳定性”多重要求。极细同轴线凭借独立的信号传输结构以及良好的阻抗控制和抗干扰能力，在精密电子设备中承担着连接高速信号的重要作用。对于工程师而言，线缆规格、阻抗、Pin数、线序、连接器匹配以及装配尺寸都直接关系到整机信号完整性；对于采购人员而言，原厂料号是否能够获得稳定替代、连接器是否匹配以及替代产品能否满足原规格，则是评估供应链的重要因素。本次介绍的 I-PEX 82910-100B-02-D，就是一款50Pin极细同轴线束方案。

---

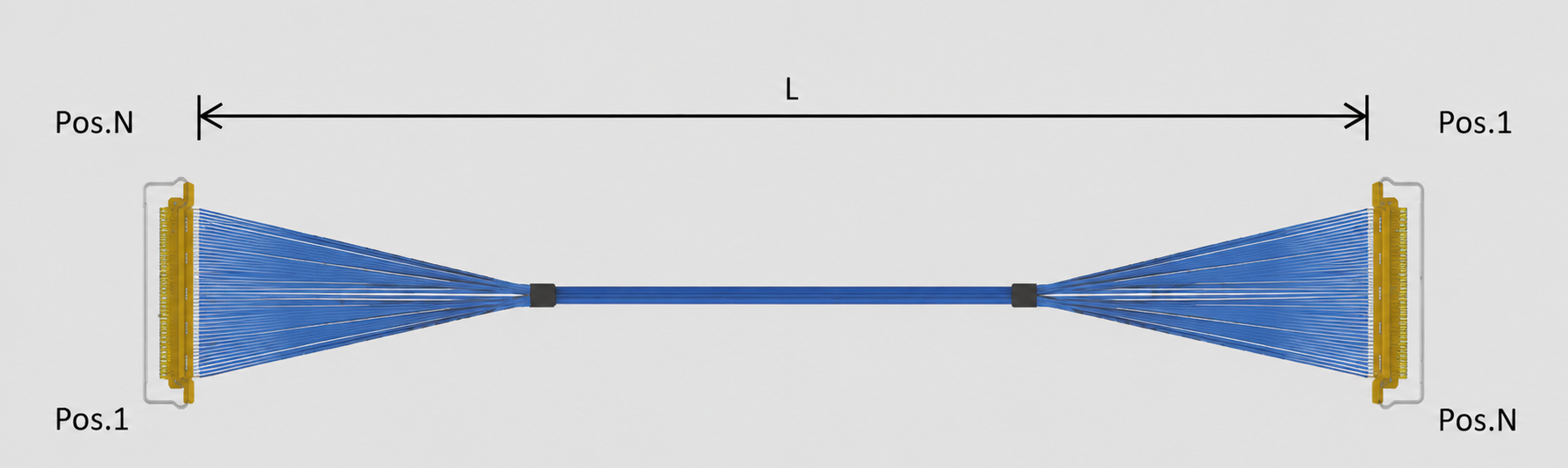

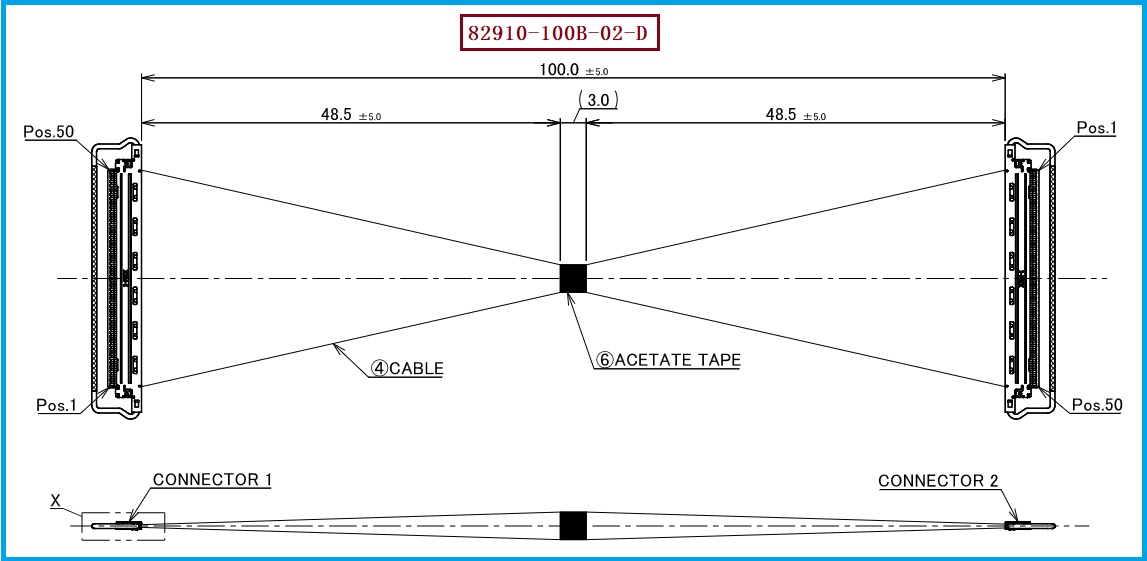

I-PEX 82910-100B-02-D规格解析：AWG#40与50Ω极细同轴线协同高速传输

根据对应产品资料，I-PEX 82910-100B-02-D采用50Pin Micro-Coaxial Cable极细同轴线结构，线材规格为AWG#40，特性阻抗为50Ω，线缆长度为100mm。其线材端使用的连接器型号为20454-250T，该连接器对应50Pin CABLINE®-VS方案，并可适配AWG#40极细同轴线。对于工程师进行线束替代设计而言，这意味着不能仅关注“50Pin”和“100mm”这些外部参数，还需要重点核对AWG线径、阻抗、两端连接器、Pin定义以及线束成型尺寸。尤其是在高速信号环境下，极细同轴线的阻抗一致性、屏蔽结构和端接质量会直接影响信号传输表现，因此替代线束需要围绕原规格进行系统匹配，而不是简单更换一条相同长度的线缆。

---

从工程选型到采购替代：重点关注连接器、线材与线序的一致性

在实际项目中，如果原设备采用CABLINE®-VS系列连接方案，工程师在进行替代选型时，应首先确认PCB端和线材端连接器的对应关系，再核对线材类型及AWG规格。82910-100B-02-D对应50Pin结构，线材端连接器为20454-250T，配套使用AWG#40 Micro-Coaxial Cable，同时需要关注其100mm长度以及原线束的Pin Assignment。采购人员在寻找国产兼容替代时，则建议将“连接器型号+Pin数+线材AWG+阻抗+长度+线序”作为完整的询价条件，以减少因单项参数相同而导致实际装配不兼容的问题。对于批量采购项目，还应进一步确认样品验证、端接一致性、尺寸公差以及批次稳定性，从而降低导入替代供应商后的工程风险和品质风险。

---

选型和兼容与替代方案参考及建议

对于需要替代原厂 I-PEX 82910-100B-02-D 的项目，可以以原线束的50Pin、AWG#40、50Ω Micro-Coaxial Cable、100mm长度及对应连接器结构作为基础进行兼容设计。特别需要注意的是，20454-250T属于该线材端连接器的重要型号信息，其可适配线材规格为AWG#40，因此替代方案应优先确保连接器端接与AWG#40线材之间的匹配关系，同时结合实际设备确认线序、出线方向、胶带固定、Bonding以及整体尺寸。对于工程验证阶段，可先通过样品进行机械装配、导通、耐压、绝缘以及高速信号测试，再进入批量导入。对于采购端，则建议在询价时明确提出原厂料号和完整规格要求。我们公司可提供：I-PEX 82910-100B-02-D兼容替代线束方案，可根据客户设备的连接器、Pin数、AWG规格、长度及线序需求进行极细同轴线束生产制造，为工程师提供替代设计支持，也为采购人员提供国产兼容供应选择。

---

以稳定的极细同轴线束支撑精密电子设备高速连接
随着电子设备持续向高速化、轻薄化和高集成度方向发展，极细同轴线束的重要性已经不仅体现在“连接”本身，更关系到高速信号能否稳定、可靠地在设备内部传输。I-PEX 82910-100B-02-D以50Pin、AWG#40、50Ω Micro-Coaxial Cable及CABLINE®-VS连接方案构成一套紧凑型高速线束解决方案。对于需要进行原厂线束替代、国产化导入或第二供应商开发的客户，应从连接器、线材规格、阻抗、线序、长度及工艺等多个维度综合验证。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束生产制造，可围绕客户实际应用需求提供兼容替代方案，帮助精密电子设备实现更加灵活、稳定的线束供应。
