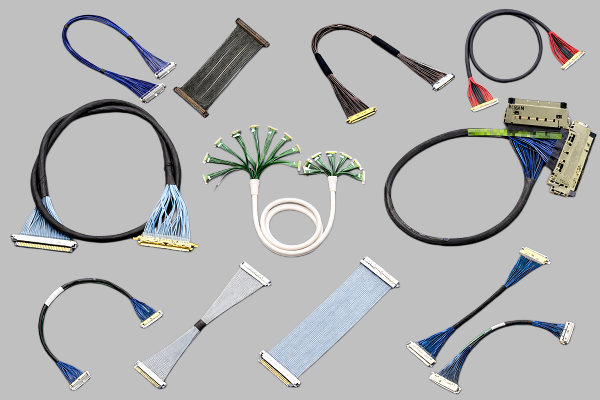

Pitch越小越好吗？工程师需要先看设备空间和连接密度

在笔记本电脑、平板、显示模组、摄像头、VR/AR以及其他轻薄型电子设备中，极细同轴线连接器的Pitch会直接影响连接器尺寸、Pin密度和PCB布局空间。一般来说，Pitch越小，在相同Pin数量下连接器可以实现更紧凑的排列，但同时也会对连接器制造精度、装配工艺和PCB设计提出更高要求；Pitch较大的产品则可能在空间、装配和机械强度方面具有不同的设计余量。因此，工程师选型时不能简单理解为“Pitch越小越好”，而应根据设备厚度、可用PCB空间、信号数量、线束走向以及制造能力综合判断。以I-PEX CABLINE®-UA II为例，其Contact Pitch为0.3mm，支持26P、32P、40P和50P，并采用Vertical Right Angle结构，Mated Height为1.27±0.1mm，适合空间受限、高密度内部连接场景。I-PEX官方还展示了26P线束采用约0.29mm外径同轴线时，可穿过Φ2.65mm的转轴或软管空间，体现了小Pitch与极细线材结合后的空间适应能力。

---

0.3mm Pitch的CABLINE®-UA II适合哪些应用？

对于需要在有限空间内布置较多高速信号的产品，0.3mm Pitch可以提供较高的接点密度。I-PEX CABLINE®-UA II不仅采用0.3mm Contact Pitch，还具有小型Plug、垂直直角插拔和多点接地结构，官方参考传输速度为5Gbps/lane NRZ，参考应用包括USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP及MIPI相关标准。需要强调的是，这些属于连接器的参考应用，并不意味着任何线束组合都可以直接达到对应速率，实际高速性能仍需要结合Micro-Coax规格、阻抗、线长、端接工艺、PCB走线及SI测试进行确认。 对于采购人员而言，选择0.3mm Pitch产品时，也不能只比较单价，还应同时确认连接器型号、Pin数量、线材AWG、阻抗、长度、端接结构以及后续供货稳定性，从而避免出现“连接器尺寸相同但整条线束无法直接替代”的情况。

---

I-PEX 83036-100B-01-D：32P/300mm/1-1极细同轴线束

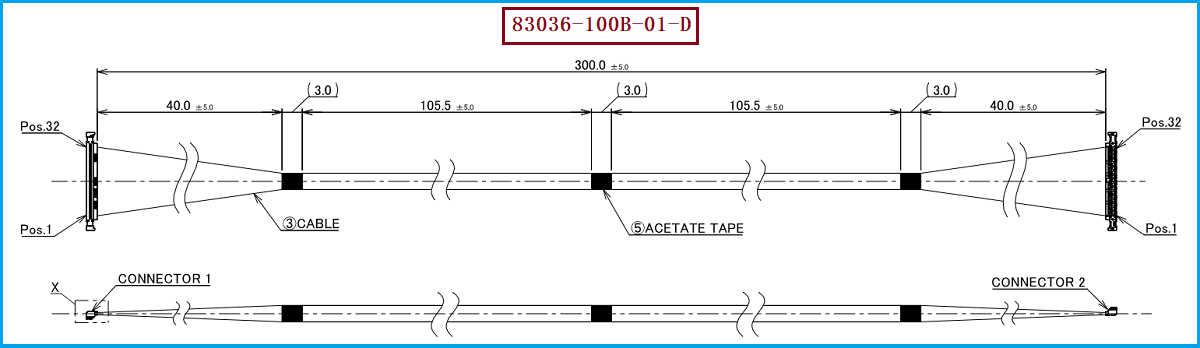

本次介绍的产品型号为I-PEX 83036-100B-01-D，属于CABLINE®-UA II 32P极细同轴线束。I-PEX官方型号资料明确显示，83036-100B-01-D对应32Pin、Micro-Coaxial、44AWG、300mm、1-1结构。 根据该产品83036C0工程图，其采用AWG#44、50Ω Micro-Coaxial Cable，共32根，总长度为300.0±5.0mm，两端线位采用1-1定义，即1→1、2→2并依次对应至32→32；线材端使用的连接器型号为20497-032T-30，同时涉及2679-032-10 Metal Cover及配合连接器20498-032E-41。对于工程师而言，这种32P、50Ω、AWG#44、300mm的组合需要重点关注高速信号完整性；对于采购人员而言，则需要确保替代产品不仅型号对应，而且Pin定义、线长、线规、阻抗和端接结构均与原图纸要求一致。

---

选型和兼容与替代方案参考及建议

实际选择不同Pitch极细同轴线束时，建议首先根据PCB空间和Pin密度确定Pitch，再根据高速信号要求确定Micro-Coax的AWG、阻抗和结构，最后结合线束长度、出线方向、连接器型号和Pin Assignment进行整体确认。对于0.3mm Pitch的CABLINE®-UA II，官方提供26P、32P、40P、50P多种配置；其中32P的官方1-1评估线束包括100mm的83034-100B-01-D、200mm的83035-100B-01-D以及300mm的83036-100B-01-D。 因此，如果客户原产品采用I-PEX 83036-100B-01-D，兼容替代时建议重点锁定CABLINE®-UA II、32P、300mm、1-1、AWG#44、50Ω、20497-032T-30等核心条件，并进一步进行导通、绝缘、耐压以及高速SI相关验证。我们公司可提供：I-PEX 83036-100B-01-D兼容替代线束方案，可根据客户原有图纸及产品要求进行极细同轴线束生产制造，为工程验证、样品试制及批量采购提供兼容替代方案。

---

不同Pitch没有绝对优劣，关键是与整机设计相匹配
不同Pitch的极细同轴线连接器，本质上对应不同的空间密度、结构尺寸和制造要求。0.3mm Pitch更适合对小型化、高密度连接以及狭窄布线空间有较高要求的产品，但最终选型仍然需要结合Pin数量、线材规格、阻抗、信号速率、机械结构和生产工艺综合判断。对于本次的I-PEX 83036-100B-01-D而言，其核心特征是CABLINE®-UA II、32P、300mm、AWG#44、50Ω Micro-Coax、1-1线位定义以及20497-032T-30连接器。对于工程师，这些参数决定了结构和信号兼容性；我是【雷速极细同轴线束网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。对于采购人员，则直接关系到替代开发、质量验证和批量供应。选择合适的Pitch，不是单纯追求“越小越先进”，而是让连接器、极细同轴线、PCB和整机结构形成匹配的整体方案。
