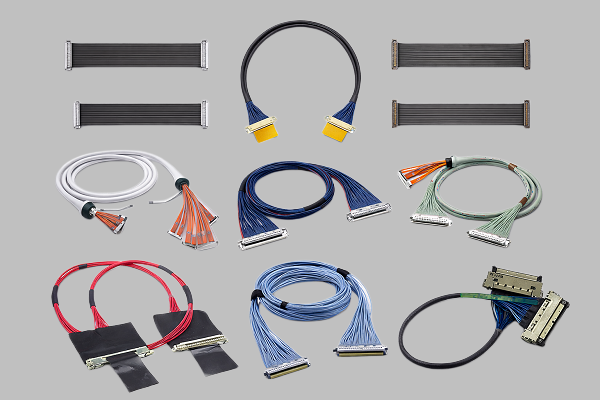

40PIN极细同轴线束，本质上就是面向多通道信号连接的高密度线束

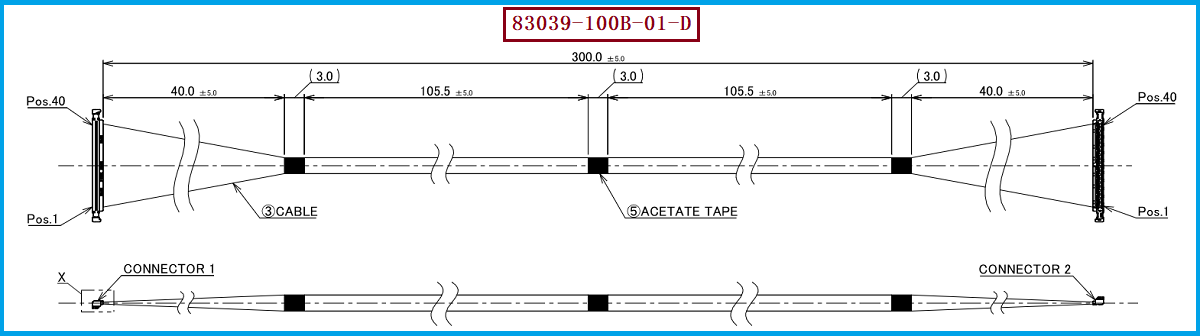

在笔记本电脑、显示模组、摄像头模组、VR/AR设备等精密电子产品中，一条连接线往往需要在非常有限的空间内完成多路信号的传输。极细同轴线当然可以支持多路信号同时传输，而且多芯Micro-Coaxial结构正是其适用于高密度、高速信号连接的重要原因。以本次介绍的 I-PEX 83039-100B-01-D 为例，该产品属于 CABLINE®-UA II 40P极细同轴线束，线材端使用 20497-040T-30，连接器为40PIN、0.3mm Pitch结构，工程图显示采用40根AWG#44、50Ω Micro-Coaxial Cable，线束长度为300.0±5.0mm，并采用1:1线序连接。I-PEX官方资料同时显示，CABLINE®-UA II提供26/32/40/50Pin配置，接触间距为0.3mm，参考传输速度可达到5Gbps/lane NRZ。

---

为什么一条极细同轴线束能够同时传输多路信号？

极细同轴线并不是“一根线只能传输一种信号”的普通导线，而是由中心导体、绝缘层、屏蔽层等结构组成的独立传输通道。当多根Micro-Coax按照连接器的Pin位进行高密度排列时，每根同轴线都可以形成相对独立的信号传输路径，因此40PIN极细同轴线束可以为系统提供多路信号通道。对于工程师而言，需要注意的是，40PIN并不等于40路高速数据通道，实际能够同时传输多少路高速信号，需要结合系统Pin定义、差分对分配、供电/接地安排、信号速率以及主板和终端设备的接口协议进行设计。例如USB、HDMI、eDP、MIPI等高速接口，其信号通常需要按照特定的差分对和协议进行分配。因此，选用40P线束时，不能只看“Pin数多不多”，还要确认具体Pin Assignment和信号完整性要求。I-PEX也将USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等列为CABLINE®-UA II的参考应用标准。

---

40PIN+0.3mm Pitch+AWG#44，让多路信号连接与小型化可以兼顾

对于工程师来说，多路信号同时传输真正困难的地方并不是“能不能传”，而是如何在有限空间内实现高密度布线、阻抗控制、EMI抑制和稳定连接。CABLINE®-UA II采用0.3mm Contact Pitch、Vertical Right Angle结构，官方资料给出的配合高度为1.27±0.1mm，深度2.9mm，并支持AWG42、AWG44、AWG46 Micro-Coaxial Cable。官方还特别展示了采用约0.29mm外径同轴线制作的26Pin线束能够通过Φ2.65mm的转轴或软管空间，体现了该系列针对狭小空间布线的设计特点。对于本次 83039-100B-01-D，工程图进一步规定采用AWG#44、50Ω Micro-Coaxial Cable，因此在进行兼容替代时，工程部门除了确认40PIN、0.3mm Pitch和长度，还应重点核对线材外径、特性阻抗、衰减、回损、串扰及实际高速信号性能。

---

选型和兼容与替代方案参考及建议

如果设备原设计采用 I-PEX 83039-100B-01-D，采购和工程人员在寻找国产兼容替代极细同轴线束时，建议按照“连接器型号→Pin数→Pitch→线材规格→阻抗→长度→线序→结构尺寸→电气性能”逐项确认。本型号对应的线材端连接器型号为 20497-040T-30，为40PIN规格；CABLINE®-UA II官方推荐料号中，40Pin Plug Housing即为20497-040T-30，同时40Pin Receptacle对应20498-040E-41。 对于采购人员而言，如果只提出“40Pin极细同轴线”而没有提供完整料号，容易出现Pin数相同但长度、出线方式、线序或线材规格不同的问题。因此，建议以 83039-100B-01-D + 20497-040T-30 + 40PIN + 0.3mm Pitch + AWG#44 + 50Ω + 300mm 作为项目核对基础。我们公司可提供：I-PEX 83039-100B-01-D兼容替代线束方案，可根据客户实际设备结构、线长、Pin定义及信号传输要求进行极细同轴线束开发与生产，为工程验证、样品打样及批量采购提供配套支持。

---

多路高速信号传输，是极细同轴线束的重要应用价值
极细同轴线可以支持多路信号同时传输，而40PIN Micro-Coaxial线束正是通过多根独立同轴传输通道，将多个信号连接集中到一个小型、高密度连接器系统中。对于 I-PEX 83039-100B-01-D 而言，其40PIN、0.3mm Pitch、AWG#44、50Ω及300mm线束结构，使其适合对空间、信号完整性和连接密度有较高要求的设备内部连接。不过，实际应用时仍应根据具体接口协议和Pin Assignment确认高速差分对数量及信号分配，而不能简单将Pin数量直接等同于高速信号通道数量。我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。对于需要国产兼容替代的项目，可围绕连接器、线材、阻抗、长度、线序及高速性能进行系统匹配，以实现与原设计相适配的极细同轴线束方案。
