面向高速电子设备的30Pin极细同轴线束应用方案
随着AI终端、超薄笔记本、高速显示设备、工业视觉设备以及智能硬件不断向高性能、小型化方向发展，设备内部高速信号传输对于连接线束的要求越来越高。传统FPC、普通多芯线束在高频环境下容易受到信号衰减、阻抗变化以及电磁干扰影响，而极细同轴线束凭借独立屏蔽结构、稳定阻抗控制以及优异的高频传输性能，已经成为短距离高速信号连接的重要解决方案。

针对高速连接应用需求，我司可提供 I-PEX 82287-100B-02-D兼容替代线束方案。该极细同轴线束产品采用30Pin Micro-Coaxial结构设计，配套线材端连接器型号为 20680-030T-01，线位定义为 1-N，能够满足高密度、小空间环境下高速信号传输需求，为客户提供可靠的高速连接替代方案。

---

极细同轴线传输频率能达到多少GHz？高速性能优势解析
对于工程师而言，选择高速连接线束时，除了关注线束尺寸、Pin数以及连接方式，更重要的是关注信号传输频率、带宽能力以及信号完整性。极细同轴线之所以能够应用于高速电子设备，是因为其采用类似传统同轴电缆的传输结构，通过中心导体、绝缘介质层以及金属屏蔽层形成稳定的高频信号传输通道。
一般情况下，极细同轴线（Micro-Coaxial Cable）的传输能力可以覆盖GHz级高频信号应用，根据线径规格、材料结构、阻抗设计以及制造工艺不同，其有效传输频率通常可以达到数GHz甚至更高等级。对于40AWG级极细同轴线而言，在合理的长度范围内，可以支持高速差分信号传输需求，并满足高速显示、摄像头、通信模块等应用场景。

极细同轴线束的核心优势在于高频环境下的稳定性。相比普通排线结构，极细同轴线拥有独立屏蔽层，可以有效降低外部EMI干扰，同时减少相邻信号之间的串扰，使高速信号在GHz频段传输过程中保持更好的波形质量和数据完整性。对于短距离高速连接而言，极细同轴线能够有效降低传输损耗，提高系统运行可靠性。

---

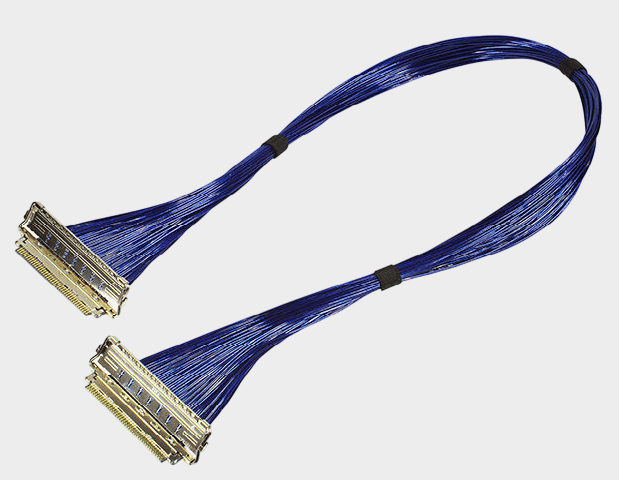

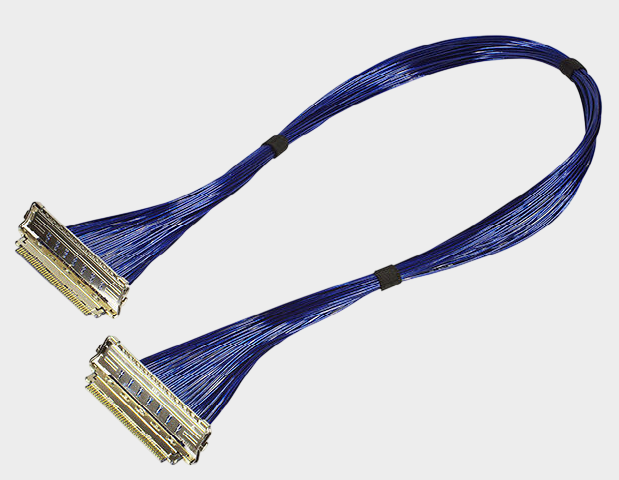

I-PEX 82287-100B-02-D极细同轴线束结构与工程应用价值

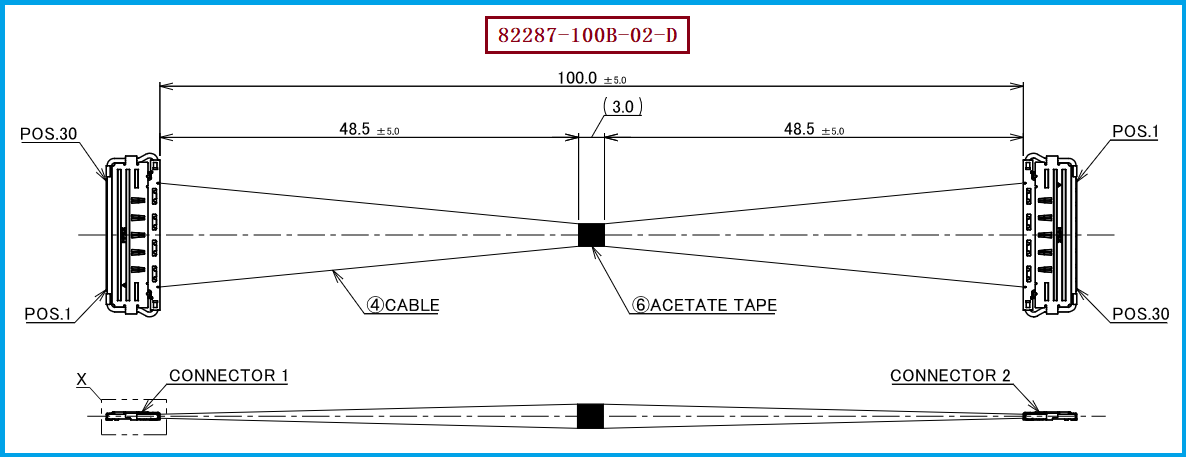

I-PEX 82287-100B-02-D属于CABLINE®-CA II系列30Pin极细同轴线束方案，采用40AWG Micro-Coaxial极细同轴线材，通过高精密连接器实现高速信号传输。该方案配套连接器型号为 20680-030T-01，采用 1-N线位定义，适用于设备内部模块与主板之间的高速连接应用。
从工程设计角度来看，该类型线束能够帮助研发人员解决高速信号传输过程中常见的问题，例如空间受限、信号串扰、电磁兼容以及高速数据稳定性等。极细同轴线束不仅具有较小外径和良好的柔韧性，同时能够保持较稳定的特性阻抗，使其适用于轻薄化、高集成度电子设备。

对于采购人员而言，稳定供应能力和替代开发能力同样重要。我司专注于极细同轴线束研发制造，可根据客户产品结构、连接器规格、电气性能要求以及线束尺寸要求，提供高一致性的定制化生产服务。

---

选型和兼容与替代方案参考及建议
在选择类似CABLINE®-CA II系列极细同轴线束产品时，建议工程师重点确认连接器型号、Pin数量、线材规格、线束长度以及线位定义等关键参数。
针对 I-PEX 82287-100B-02-D 极细同轴线束方案，其主要匹配信息如下：
产品料号/型号：I-PEX 82287-100B-02-D
线材端连接器型号：20680-030T-01
线束结构：30Pin Micro-Coaxial Harness
线材规格：40AWG极细同轴线

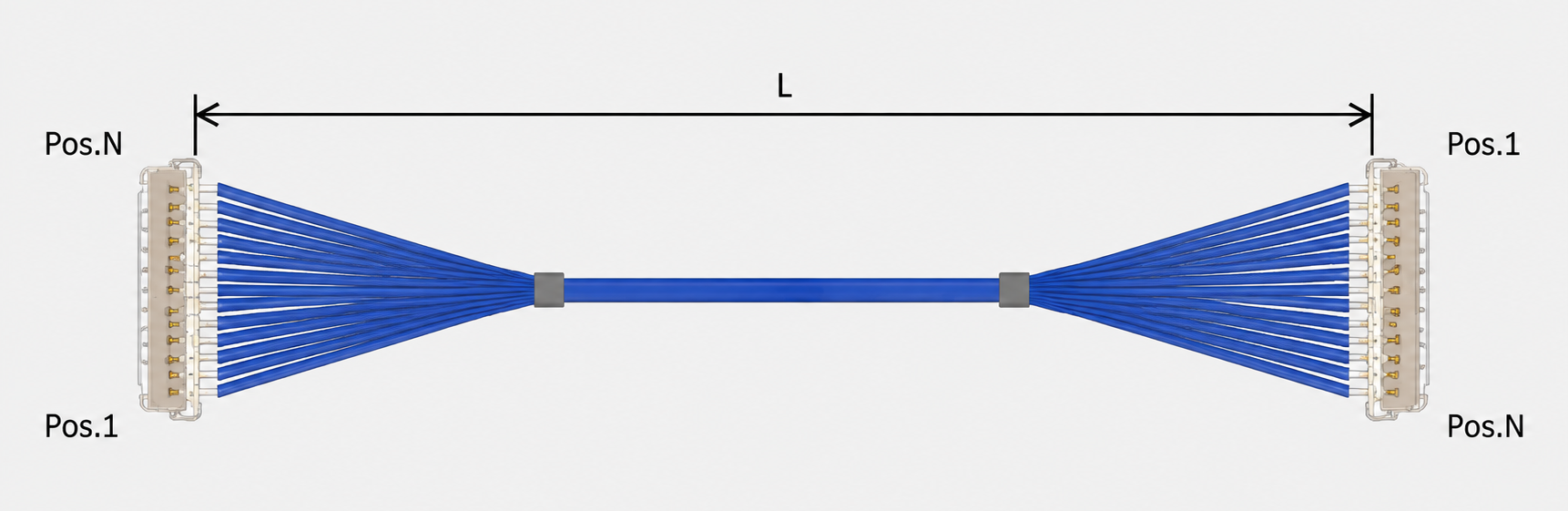

线位定义：1-N
如果客户当前产品采用类似连接结构，我司可提供：
I-PEX 82287-100B-02-D兼容替代线束方案
通过自主极细同轴线束制造能力，实现在线材规格、连接结构、高频性能以及应用可靠性方面的匹配，帮助客户降低供应链风险，并实现高速连接线束国产化替代。

在替代开发过程中，建议提前确认以下项目：包括目标传输速率、工作频率范围、线束长度、弯折空间、EMC要求以及终端设备安装环境。我司可配合客户进行线束设计优化与样品验证，满足不同应用场景需求。

---

专业极细同轴线束制造能力，助力GHz高速连接升级
随着高速数据接口、AI计算设备以及智能终端快速发展，设备内部信号频率不断提升，连接线束已经成为影响系统性能的重要组成部分。极细同轴线束凭借GHz级高速传输能力、优秀屏蔽性能以及小型化优势，将持续成为未来高速电子设备内部连接的重要选择。
我司具备极细同轴线束设计、加工及批量生产能力，可围绕客户需求提供从连接器匹配、线材选型、线束加工到性能优化的一站式服务。针对 I-PEX 82287-100B-02-D 产品应用需求，我司能够提供可靠的兼容替代线束产品，满足客户在高速、小型化、高可靠连接领域的应用要求。
I-PEX 82287-100B-02-D是一款面向高速电子设备应用的30Pin极细同轴线束方案，采用40AWG Micro-Coaxial极细同轴线材，配套连接器型号为20680-030T-01，线位定义为1-N。凭借极细同轴线在GHz级高频信号传输中的低损耗、低串扰以及优秀EMI屏蔽能力，该方案能够满足现代电子设备对于高速数据传输和空间优化的双重需求。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。我司可提供 I-PEX 82287-100B-02-D兼容替代线束方案，依托专业极细同轴线束制造能力，为客户提供高性能、高可靠、高一致性的高速连接解决方案，助力电子产品实现性能升级与供应链优化。
