极细同轴线束到底能弯多少次？

“极细同轴线束弯折次数能达到多少？”是工程师在进行笔记本、显示模组、摄像设备、转轴机构等产品设计时经常关注的问题。实际上，极细同轴线束并不存在一个适用于所有产品的固定弯折次数，因为实际寿命不仅取决于线径，还与弯折半径、弯折角度、运动频率、运动速度、拉伸状态、固定方式、线材结构以及端接区域受力情况有关。对于I-PEX 83032-100B-01-D而言，其为CABLINE®-UA II 26Pin、AWG#44 Micro-Coax、200mm、1-1结构线束，线材端连接器采用20497-026T-30。I-PEX官方资料显示，CABLINE®-UA II采用0.3mm Contact Pitch和Vertical Right Angle结构，并针对空间受限及穿越转轴的应用进行了小型化设计。 因此，对于这类线束，更合理的工程问题不是简单问“能弯多少次”，而是要确认在具体弯折半径和运动工况下能够稳定工作多少次。

---

为什么同样是弯折，实际寿命可能差很多？

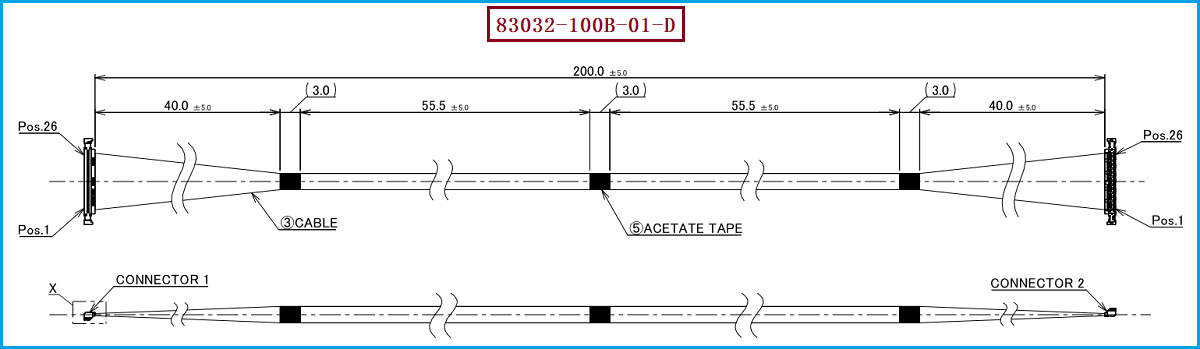

极细同轴线束内部空间非常紧凑，AWG#44属于较细的Micro-Coax规格。当线束发生反复弯折时，内部导体、绝缘层及屏蔽结构会持续承受机械应力；如果弯折半径过小，应力就容易集中在线材某一区域，长期循环后可能出现导体疲劳、屏蔽结构受损或电气性能逐渐变化。尤其是连接器出口附近，如果线材没有得到合理的应力释放，反复运动可能进一步增加端接区域的机械负荷。83032-100B-01-D的官方2D图纸不仅规定了200mm总长度、26P及AWG#44 Micro-Coax等规格，还定义了连接器、Metal Cover、Bonding和Acetate Tape等结构，因此进行替代生产时不能只复制“线材长度”，还应关注端部固定和出线区域的结构一致性。 对工程师而言，设备实际转轴半径、活动行程和运动频率往往比单纯的线材AWG更能决定最终弯折寿命。

---

工程验证时，不要直接把“弯折次数”当成固定参数

如果设备属于静态安装，线束可能只需要承受一次或少量装配弯折；如果应用在笔记本屏幕转轴、折叠机构或其他持续运动结构中，则需要进行专门的动态弯折寿命验证。合理的验证方式通常是根据产品实际运动轨迹设定弯折半径、弯折角度、往复频率和循环次数，然后在不同阶段检测导通、电阻、绝缘性能以及高速信号相关指标。I-PEX官方对CABLINE®-UA II给出的应用示例显示，采用约0.29mm外径同轴线制作的26Pin线束可以穿过Φ2.65mm内径的转轴或软管，这说明该系列产品确实考虑了狭小通道和转轴布线场景，但这个应用示例不能直接等同于某一个固定的弯折寿命次数。 因此，如果客户需要例如数万次、数十万次甚至更高循环寿命，应以实际设备工况制作样品进行专项验证，而不能仅凭“AWG#44”这一参数判断寿命。

---

选型和兼容与替代方案参考及建议

针对I-PEX 83032-100B-01-D进行兼容替代时，工程师和采购人员应同时确认CABLINE®-UA II系列、26Pin、0.3mm Pitch、200mm长度、1-1结构、AWG#44 Micro-Coax以及线材端连接器20497-026T-30等关键参数。I-PEX官方页面显示，CABLINE®-UA II的26Pin标准评估线束还包括100mm的83031-100B-01-D和300mm的83033-100B-01-D，因此长度变化并不意味着可以随意替换，尤其对于需要动态弯折的设备，更应结合实际走线空间和运动轨迹验证。 对采购人员而言，如果目标是寻找第二供应商或国产兼容替代方案，建议在询价阶段明确提供原型号、线材AWG、Pin数、长度、两端结构以及弯折工况；对工程师而言，则建议增加动态弯折寿命测试，以确认替代线束在实际机构中的可靠性。我们公司可提供：I-PEX 83032-100B-01-D兼容替代线束方案，可按照客户提供的连接器、AWG#44极细同轴线、长度及端接结构进行匹配制造，并可根据具体设备的弯折使用要求进行针对性的样品验证。

---

弯折寿命不是一个固定数字，而是由实际工况决定
极细同轴线束弯折次数能达到多少，没有脱离使用条件的统一答案。对于I-PEX 83032-100B-01-D，其核心规格为26Pin、AWG#44 Micro-Coax、200mm、1-1结构，线材端连接器为20497-026T-30，属于CABLINE®-UA II系列26Pin极细同轴线束。 如果用于静态设备，重点在于避免安装过程中的过度折弯和局部受力；如果用于转轴、折叠或持续运动机构，则应根据实际弯折半径、运动角度和循环频率进行寿命测试。对于兼容替代产品，也应把线材结构、端接工艺、应力释放和动态弯折验证作为重点，而不能只按照型号和长度进行简单复制。我是【雷速极细同轴线束网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系：张经理 18913228573（微信同号）。只有将尺寸、电气性能与机械寿命同时纳入验证，才能真正满足极细同轴线束在小型化、高速化设备中的长期应用需求。
