从USB 3.2高速传输需求，看极细同轴线为什么越来越重要

随着笔记本电脑、AI设备、工业相机、机器视觉和高速计算设备不断提升数据传输能力，USB 3.2已经成为大量电子设备内部高速数据连接的重要接口之一。对于工程师而言，USB 3.2并不仅仅是“把数据传过去”，而是在较高数据速率下仍要保证信号完整性、阻抗连续性以及较低的串扰和信号损耗。传统多芯排线在高速传输场景下，容易受到相邻通道串扰、阻抗控制以及外部电磁干扰等因素影响，而极细同轴线通过“中心导体—绝缘层—屏蔽层”的同轴结构，为高速信号提供更加稳定、连续的传输环境。因此，需要特别说明的是，USB 3.2并非必须使用极细同轴线，但当设备内部空间紧凑、信号速率较高、通道密度较大，同时又对EMI和信号完整性提出较高要求时，极细同轴线往往成为非常具有优势的内部高速连接方案。对于工程师来说，它解决的是高速信号“传得快、传得稳、互相干扰小”的问题；对于采购人员来说，则意味着可以在小型化、高速化产品设计中获得更加成熟的线束实现方案。

---

I-PEX 82146-100B-02-D：60Pin、AWG40、200MM的高密度高速线束方案

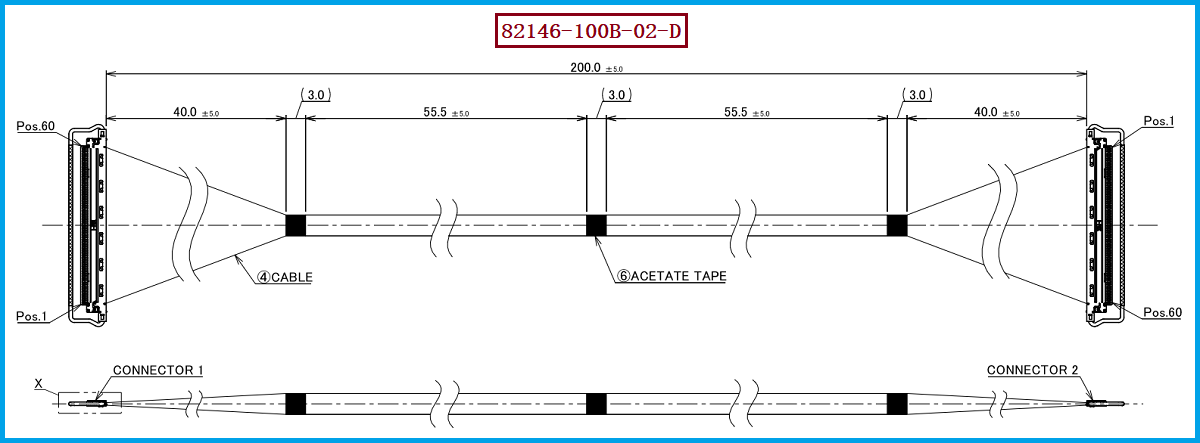

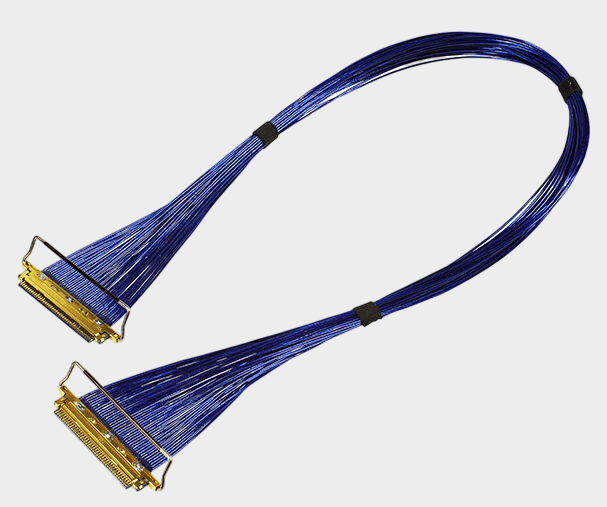

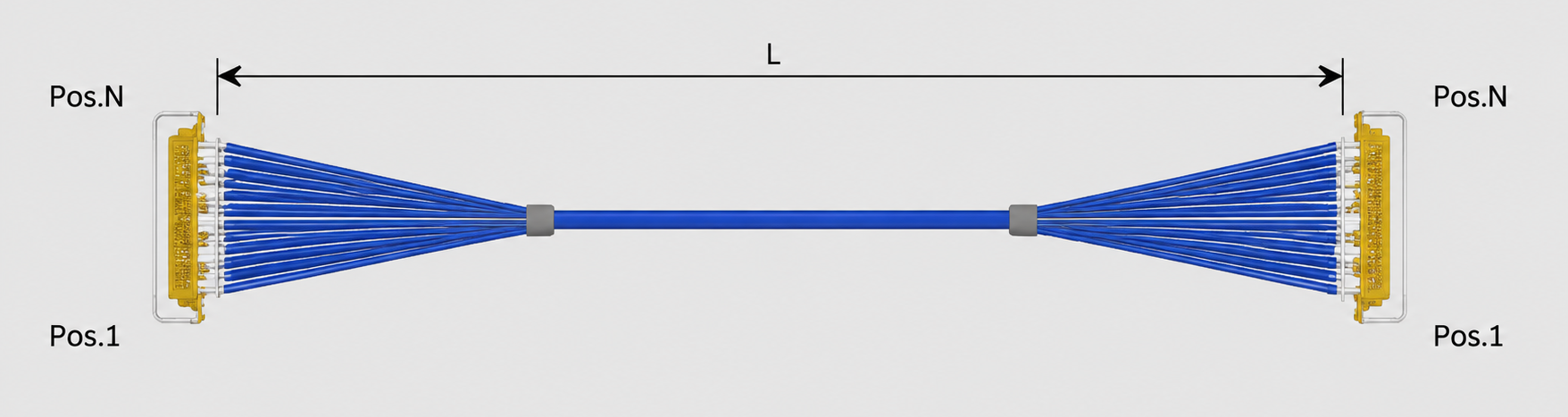

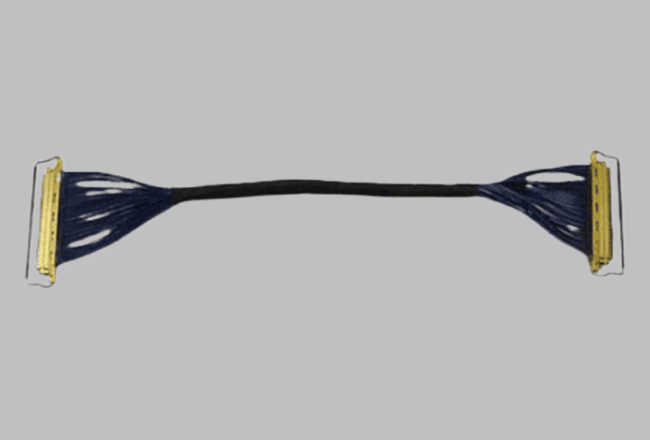

本文介绍的产品对应 I-PEX 82146-100B-02-D，属于 CABLINE®-CA 系列60Pin极细同轴线束，线束长度为 200MM，采用 AWG40 Micro-Coaxial极细同轴线。其配套线材端连接器型号为 20634-160T-02，对应60Pin CABLINE-CA Plug Housing。I-PEX CABLINE-CA采用0.4mm Pitch高密度结构，并具备水平对插、机械锁扣、屏蔽及多点接地等设计特点，适用于对空间和高速信号完整性同时有要求的电子设备。对于工程师而言，60Pin意味着可以在有限空间内实现大量信号通道的集中连接，而AWG40极细同轴线又能够帮助降低线束体积，为设备内部PCB、显示模组、摄像头模组及高速数据模块留下更多结构设计空间；对于采购人员而言，82146-100B-02-D + 20634-160T-02 + 200MM 可以作为明确的规格基准，用于进行同规格线束询价、样品验证、国产替代以及批量供应商导入。

---

为什么USB 3.2高速信号更关注阻抗、串扰和屏蔽？

当USB 3.2信号速率提高以后，连接线已经不能简单地理解为“导电的金属丝”，而需要按照高速传输链路进行设计。信号沿线缆传播时，如果阻抗发生明显变化，就可能产生反射；多个高速通道距离过近，则可能产生串扰；外部电磁环境较复杂时，又可能对高速信号造成干扰。因此，工程师在选择USB 3.2内部连接线束时，通常需要综合考虑特性阻抗、插入损耗、回波损耗、串扰、屏蔽连续性以及连接器端接结构。极细同轴线的优势就在于其中心导体与屏蔽层围绕同一轴线形成相对稳定的电磁结构，同时每个信号通道具有独立的屏蔽环境，有利于降低相邻高速通道之间的耦合。对于本文的 I-PEX 82146-100B-02-D 60P、AWG40、200MM 线束而言，其价值并不是单纯追求“线更细”，而是在有限空间内同时兼顾高密度、小型化、高速信号传输和EMI控制。因此，当USB 3.2需要在设备内部跨越一定距离连接主板、扩展模块、摄像头或其他高速功能模块时，极细同轴线束能够成为值得工程师重点评估的连接方案。我们公司可提供 I-PEX 82146-100B-02-D 兼容替代线束方案，可根据客户实际设备结构、Pin数、线长、线规、端接方式等要求进行极细同轴线束设计与生产制造。

---

选型和兼容与替代方案参考及建议

对于正在进行USB 3.2或其他高速内部连接设计的工程师，选型时不建议只按照“60Pin、200MM”简单匹配，而应同时确认连接器系列、Plug Housing型号、线缆规格、Pin Assignment、线长公差、弯折路径以及高速电气性能要求。本文对应的参考方案为 I-PEX CABLINE-CA 60Pin、82146-100B-02-D、AWG40、200MM、1-N，并使用20634-160T-02线材端连接器。如果客户现有设备已经按照I-PEX CABLINE-CA接口进行PCB设计，但希望降低采购成本、建立第二供应来源或寻找国产兼容替代产品，可以优先以原产品的连接器配合尺寸、Pin数、线规、长度及端接定义作为替代验证基准，再通过样品装机、导通测试、耐压/绝缘测试以及高速信号完整性测试进行确认。对于采购人员而言，建议在询价阶段明确“原厂料号+连接器型号+Pin数+线规+长度+端接方式”六项信息，避免仅以外观尺寸判断兼容性。我们公司可围绕 I-PEX 82146-100B-02-D 提供兼容替代极细同轴线束，并可根据客户实际应用需求进行线长、线规、端接结构及线序等方面的定制化生产，为客户提供国产化替代和稳定供应方案。

---

高速USB 3.2背后的关键，不只是接口而是整条信号链路
从USB 3.2高速传输的发展趋势来看，真正影响系统稳定性的并不是单独某一个接口器件，而是包括PCB、连接器、极细同轴线缆以及端接工艺在内的完整高速信号链路。I-PEX 82146-100B-02-D 以60Pin高密度结构、AWG40极细同轴线和200MM线长为基础，配套20634-160T-02连接器，体现了高速电子设备内部连接向“小型化、高密度、高速率和高信号完整性”发展的方向。对于需要USB 3.2及其他高速信号内部连接的工程师而言，极细同轴线可以从阻抗控制、通道隔离、EMI抑制和空间利用等多个方面提供支持；对于采购人员而言，则可以通过成熟的兼容替代方案降低供应链单一来源风险。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。我们公司持续专注于极细同轴线束的研发、生产制造及兼容替代方案开发，可提供 I-PEX 82146-100B-02-D 兼容替代线束方案，欢迎有样品、选型、定制或批量采购需求的客户联系我们进行技术沟通与方案评估。
