随着轻薄笔记本、工业显示设备、VR终端以及高分辨率显示模组持续升级，设备内部高速连接对于线束性能提出了更高要求。相比传统LVDS线材，如今越来越多产品开始采用Micro Coaxial Cable（极细同轴线）方案，以满足高速传输、小型化、低串扰以及高柔性等应用需求。

本文将以I-PEX CABLINE-SS系列中的82441-100B-02-D为例，分析14Pin极细同轴线束的选型重点，以及其在高速显示和内部互连中的实际应用优势。

---

一、I-PEX 82441-100B-02-D是什么类型的线束？

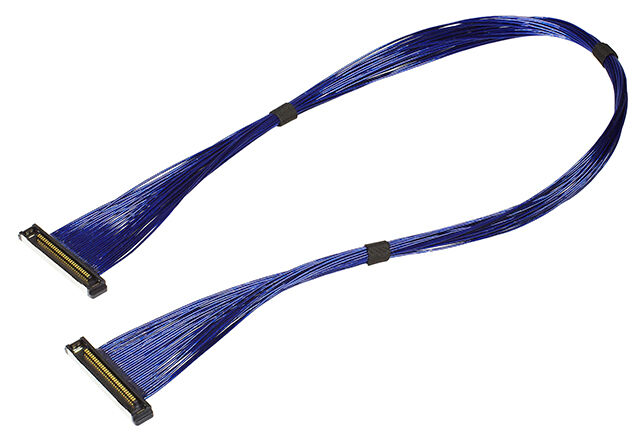

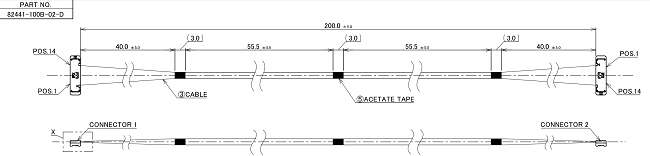

I-PEX 82441-100B-02-D属于I-PEX CABLINE-SS系列中的评估型线束组件（Sample Harness），规格为14Pin、长度200mm，主要用于高速信号验证、显示模组测试以及超薄设备内部连接应用；该线束通常搭配40AWG极细同轴线，可有效提升高速传输中的阻抗稳定性与抗干扰能力，因此广泛应用于eDP、LVDS、高速视频接口以及内部数据互连等场景。

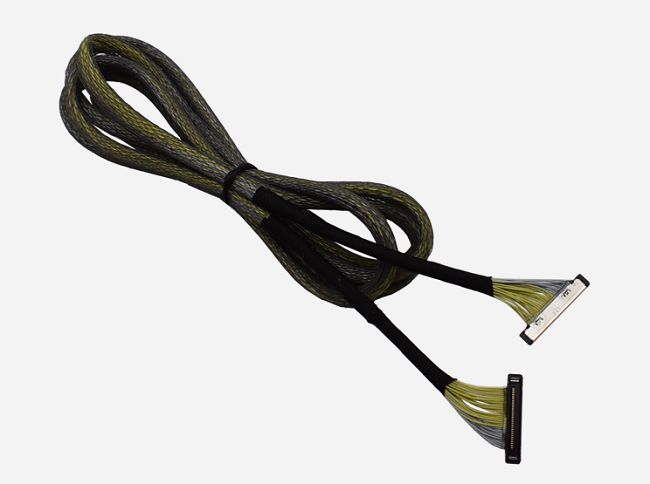

其对应连接器型号为20373-R14T-06，属于CABLINE-SS系列0.4mm Pitch高速微同轴连接器。该系列支持最高16Gbps/lane高速传输，并采用W-point接触结构，可有效提升接触稳定性，同时增强抗异物干扰能力；也正因为如此，CABLINE-SS系列在超薄笔记本、高速显示模组以及轻量化终端设备中拥有较高应用率。

---

二、14Pin极细同轴线束选型需要关注哪些核心因素？

很多项目在选择Micro Coaxial Cable线束时，往往只关注Pin数是否匹配，但真正影响高速稳定性的关键，其实主要集中在以下几个方面。

2.1、线材规格是否适合高速应用：82441-100B-02-D采用40AWG极细同轴线结构。虽然此类线材在电流承载能力方面有限，但其在高速传输、弯折性能以及空间利用率方面具备明显优势；尤其是在超薄设备和高速显示系统中，40AWG极细同轴线能够有效降低布线空间占用，同时改善高速信号完整性。

2.2、连接器结构是否满足设备空间要求：20373-R14T-06采用0.4mm超细Pitch设计，可有效适应轻薄型设备内部有限空间；同时，CABLINE-SS系列本身具备较好的EMI控制能力，对于eDP、MIPI、LVDS等高速接口应用具有较高兼容性，在高速显示领域应用非常广泛。对于空间高度有限的显示终端、便携设备以及嵌入式模组来说，这类微型高速连接方案能够有效提升整体结构设计自由度。

2.3、线束加工能力是否稳定：极细同轴线束对于加工精度要求非常高，包括：端子压接精度、焊接一致性、阻抗控制能力、屏蔽结构处理、高频信号测试能力；如果加工工艺不稳定，高速应用中容易出现：屏闪、黑屏、高速丢包、EMI超标、信号衰减异常；因此，在项目开发过程中，除了关注原厂连接器本身，还需要重点考察线束厂商在高速极细同轴领域的加工经验与量产稳定性。

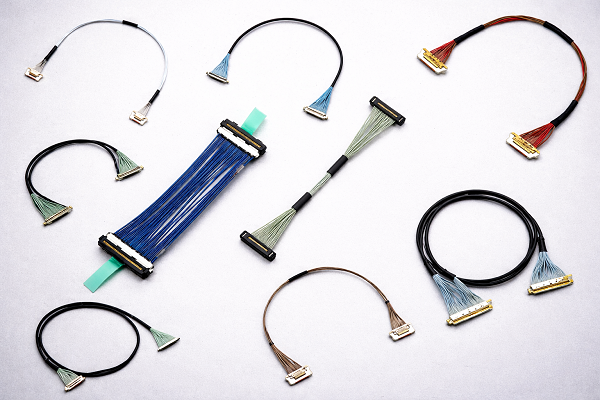

目前我们可以提供82441-100B-02-D对应规格的替代型极细同轴线束组件，并支持根据不同项目需求定制：线材长度、Pin位定义、线规规格、屏蔽结构、高速传输方案，满足高速显示及内部互连应用需求。

---

三、14Pin高速极细同轴线束选型建议与兼容参考

对于14Pin Micro Coaxial Cable项目，若采用82441-100B-02-D方案，通常建议重点确认以下几个方向。

3.1、先确认实际传输协议：如果项目主要应用于eDP、LVDS或常规高速显示场景，CABLINE-SS系列通常已经能够满足绝大多数应用需求；但若涉及更高带宽或更高速率场景，则需要进一步评估更高等级的高速连接方案。

3.2、确认设备内部安装空间：CABLINE-SS系列本身连接器深度较小，非常适合超薄终端设备；如果设备空间相对充足，也可以根据结构需求选择机械强度更高的连接方案，以提升长期插拔稳定性。

3.3、确认兼容与替代可行性：目前部分JAE、HRS、ACES等高速微同轴连接方案，在部分Pin定义及结构设计上存在一定兼容可能；但由于以下因素存在差异：Pitch规格、锁扣结构、接触方式、高频性能、EMI表现；因此建议在项目导入前，提前进行：SI信号完整性测试、高频性能验证、机械结构匹配测试以确保整体兼容稳定性。

3.4、确认量产阶段的稳定供货能力：很多项目在研发阶段会优先使用原厂Evaluation Harness进行验证，而进入量产后，则会逐步转向定制化线束方案；因此，选择具备高速极细同轴线束加工经验的供应商，对于后期批量交付稳定性尤为重要。

---

随着高速显示、轻薄终端以及高频数据传输需求持续提升，Micro Coaxial Cable极细同轴线束已经成为众多设备内部连接的重要方案；像82441-100B-02-D这类14Pin高速极细同轴线束，不仅能够满足高速传输需求，同时在空间利用率、柔性布线以及EMI控制等方面也具备明显优势。对于高速显示设备、超薄终端以及内部高速互连项目来说，合理选择连接器结构、线材规格以及稳定的线束加工方案，将直接影响整个系统的高速稳定性与量产可靠性。
