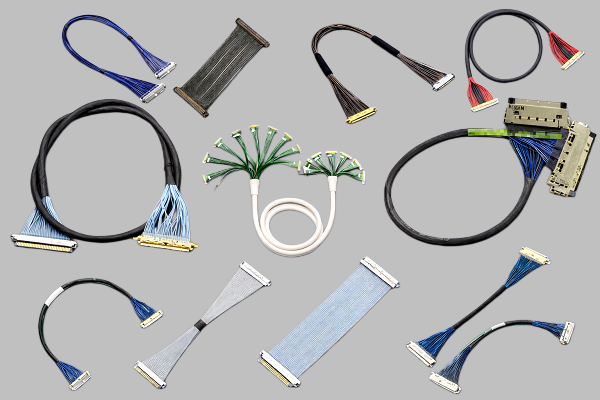

极细同轴线为什么越来越多用于高速信号传输？

随着笔记本电脑、显示设备、摄像模组、VR/AR设备及精密电子产品不断向轻薄化、高速化发展，设备内部留给信号线束的空间越来越有限。极细同轴线束兼具较小外径、独立屏蔽结构和较好的高速信号传输特性，因此逐渐成为高速显示、影像和数据连接中的重要线束方案。以 I-PEX CABLINE®-UA II 为例，其连接器采用 0.3mm Pitch、Vertical Right Angle垂直直角结构，支持26P、32P、40P和50P，并支持AWG42/AWG44/AWG46 Micro-Coax，官方给出的传输速度为 5Gbps/lane NRZ（Reference Only）。

---

极细同轴线适用于哪些高速协议？

从实际高速电子设备应用来看，极细同轴线可用于 USB、eDP、MIPI、HDMI、V-by-One HS 等高速信号连接场景，具体能否满足某一协议，需要结合线材阻抗、结构、长度、差分对设计、连接器以及整机SI测试结果进行确认。CABLINE®-UA II官方列出的参考应用包括USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP及MIPI等；这说明极细同轴线并不是只对应某一种高速协议，而是可以作为多种高速信号链路中的内部连接方案。需要注意的是，协议的最高速率不能直接等同于某一具体线束的实际性能，例如HDMI 2.1支持最高48Gbps带宽及8K60等应用，但这并不意味着本文所述 82970-100B-02-D 可以直接宣称支持HDMI 2.1，工程项目仍需进行完整的信号完整性验证。

---

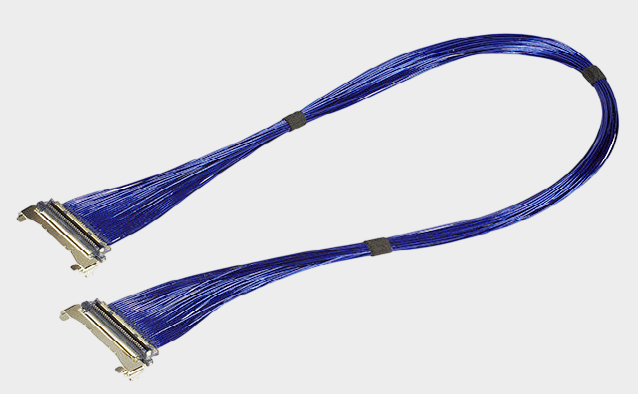

I-PEX 82970-100B-02-D：50PIN、0.3mm Pitch、AWG#44极细同轴线束

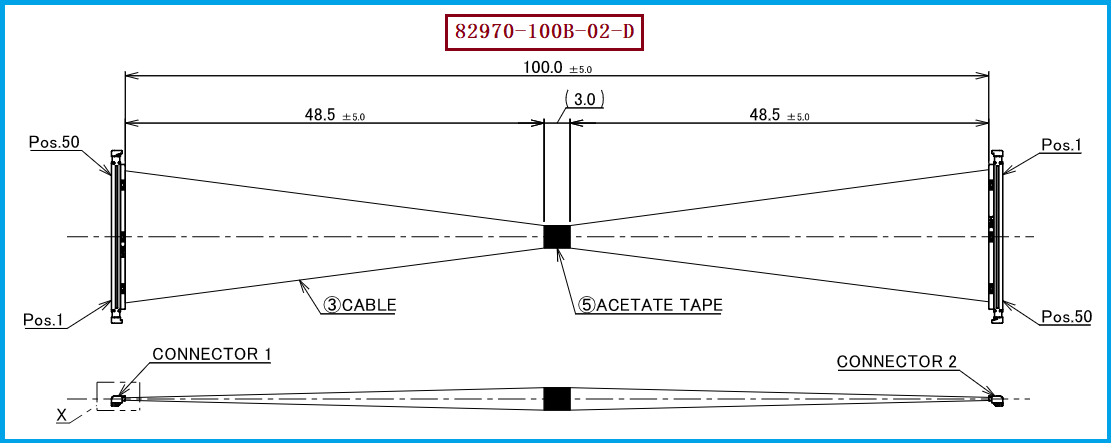

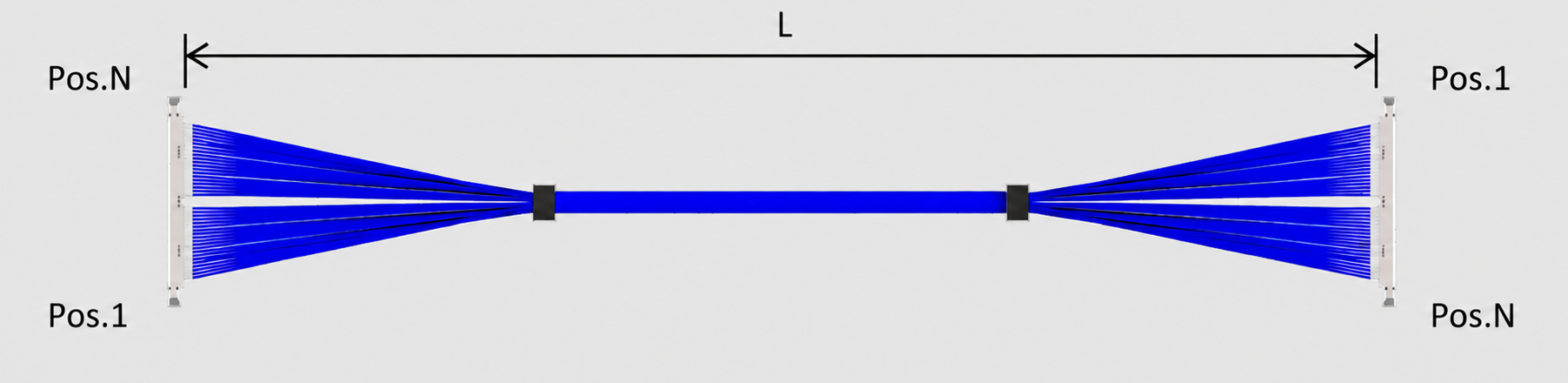

本次介绍的产品为 I-PEX 82970-100B-02-D，对应CABLINE®-UA II 50PIN极细同轴线束，官方产品资料中对应 L=100mm、1-N结构。其配套线材端连接器型号为 20497-050T-30，可适配 AWG#44线材。CABLINE®-UA II采用0.3mm端子间距，配合高度约1.27±0.1mm，连接器深度约2.9mm，并通过多点接地设计改善高速信号环境下的EMI表现；其小型Plug结构还可用于空间受限及转轴穿线类设计。 对于工程师而言，选用这类50PIN极细同轴线束，可以在有限空间内完成多通道高速信号连接；对于采购人员而言，82970-100B-02-D + 20497-050T-30 + AWG#44则构成了进行国产兼容替代开发时的重要识别信息。

---

选型和兼容与替代方案参考及建议

在进行CABLINE®-UA II兼容替代时，不建议只按照“连接器外形相同”进行判断，而应重点核对 PIN数量、0.3mm Pitch、线材AWG、线束长度、端接结构、线序、阻抗及高速信号完整性。对于本文对应的50PIN方案，应重点确认 I-PEX 82970-100B-02-D、50PIN、100mm、1-N、AWG#44以及20497-050T-30等关键参数，并根据实际设备的高速协议进行插损、回损、串扰及阻抗等验证。I-PEX官方也提供CABLINE-UA II的单端/差分SI测试资料及Touchstone数据，可作为工程验证参考。 我们公司可提供：I-PEX 82970-100B-02-D兼容替代线束方案，可根据客户原线束规格、连接器型号、PIN数、AWG、长度及端接要求进行极细同轴线束的兼容开发与生产制造，为工程验证、样品打样及批量采购提供替代方案。

---

高速协议选型的核心是完整信号链路匹配
极细同轴线的应用价值并不只是“线径更细”，更重要的是在有限空间内兼顾高速信号传输、屏蔽、布线密度和机械结构需求。对于 I-PEX 82970-100B-02-D 这类50PIN、0.3mm Pitch、AWG#44的CABLINE®-UA II极细同轴线束，可重点关注其在高速显示、影像及数据连接中的应用潜力。但面对USB、eDP、MIPI、HDMI、V-by-One HS等不同高速协议时，最终选型仍应以具体协议速率、线束长度、阻抗及SI测试结果为依据，而不能仅凭连接器型号判断。我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。通过针对原厂规格进行连接器、线材、尺寸、线序及电气性能匹配，可为高速电子设备提供更加灵活的极细同轴线束兼容替代选择。
