极细同轴线束能否替代FPC，关键看应用需求

在笔记本电脑、平板、显示模组、VR/AR设备等小型化电子产品中，FPC和极细同轴线束都承担着内部信号连接任务，因此工程师经常会比较：“极细同轴线束是否能够替代FPC？”答案并不是简单的“可以”或“不可以”。FPC具有整体性强、线路密度高、适合多信号集成等特点，而极细同轴线束则在高速信号传输、独立通道屏蔽、柔性布线以及转轴穿线等应用中具有自身优势。I-PEX CABLINE®-UX II采用0.25mm Pitch、90°出线垂直插拔结构，并强调小型化Plug及转轴穿越能力，因此在空间狭窄、需要柔性连接和高速内部信号传输的场景中，极细同轴线束可以成为FPC之外的重要方案。

---

以83054-100B-01-D为例，极细同轴线束为什么适合部分FPC替代场景

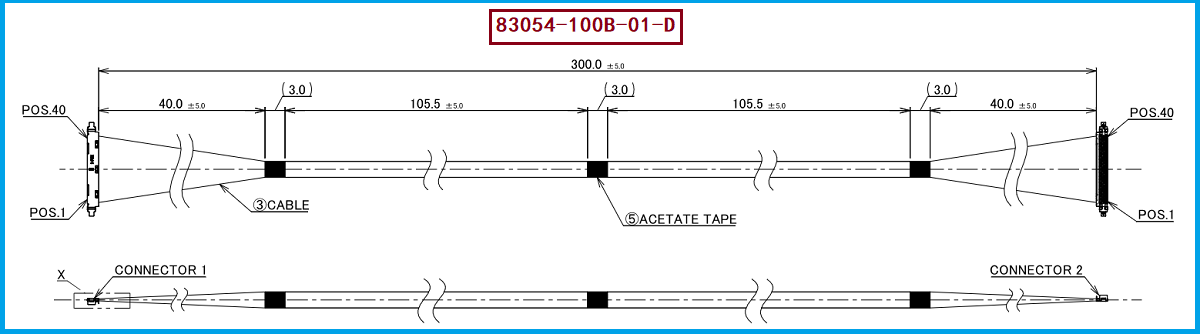

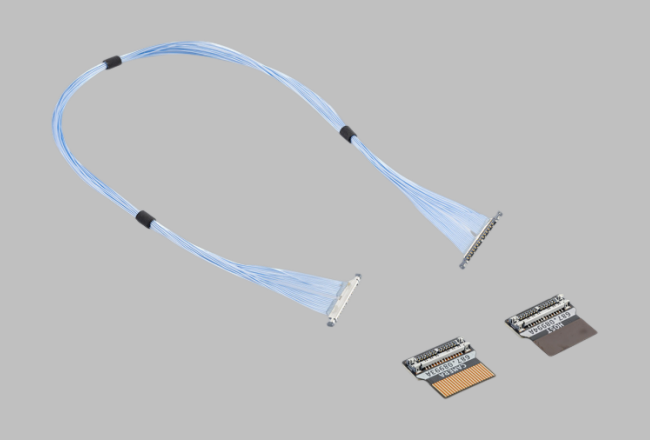

本次推广的产品型号为 I-PEX 83054-100B-01-D，属于CABLINE®-UX II 40Pin极细同轴线束，采用46AWG Micro-Coaxial Cable、300mm线长、1-1结构；其线材端连接器型号为 20532-040T-02-1，对应40PIN、0.25MM Pitch。I-PEX官方型号资料明确列出83054-100B-01-D为40Pin、46AWG、300mm、1-1线束。 与传统FPC的整体片状结构不同，极细同轴线束由多根独立极细同轴线组成，每个信号通道具有独立的同轴结构，在需要高速信号、柔性走线及一定屏蔽能力的应用中具有明显特点；同时，CABLINE®-UX II官方资料显示，其40Pin连接器采用0.25mm Pitch，配合高度约1.04mm，深度2.4mm，并提供多点接地路径，适合空间受限的内部连接。

---

选型和兼容与替代方案参考及建议：不要把FPC与极细同轴线简单“一对一替换”

从工程师角度来看，如果原设计采用FPC，是否改用极细同轴线束，需要重新确认信号数量、传输速率、阻抗、线长、弯折方式、安装空间、连接器接口以及EMI要求；如果原设计已经采用CABLINE®-UX II，则进行线束替代时，更应该严格匹配连接器Pin数、Pitch、线材规格、长度和线序。例如 83054-100B-01-D不能仅替换成同系列40Pin线束，还需要确认300mm长度及1-1结构，因为同系列还存在83052-100B-01-D（100mm）和83053-100B-01-D（200mm）等型号。 对采购人员而言，则应避免只按照“FPC替代线”或“40Pin极细同轴线”询价，而应提供原产品料号、图纸或样品，让供应商从连接器、线材、尺寸、线序及信号要求几个方面进行兼容性确认，这样才能真正实现可装配、可验证、可量产的替代。

---

我们公司可提供：83054-100B-01-D兼容替代线束方案

我们公司专注于极细同轴线束生产制造及兼容替代方案开发，可根据客户提供的产品图纸、样品及技术要求，对 I-PEX 83054-100B-01-D进行兼容替代开发。针对该型号，我们可围绕 20532-040T-02-1连接器、40PIN、0.25MM Pitch、46AWG Micro-Coaxial、300mm线长、1-1结构等关键条件进行生产制造，并结合客户设备实际空间及信号传输要求进行方案确认。对于原本采用FPC、但在高速信号、柔性布线、转轴穿线或独立通道屏蔽等方面遇到设计限制的项目，也可以根据具体应用评估极细同轴线束是否适合作为替代或补充方案。I-PEX官方资料显示，CABLINE®-UX II 40Pin方案可用于空间有限的电子产品，并提供转轴穿线的模拟参考应用。

---

极细同轴线束不是全面取代FPC，而是在合适场景形成优势互补
极细同轴线束并不能简单理解为全面取代FPC，两者更适合根据产品结构和信号需求进行选择。对于需要高柔性、狭窄空间布线、转轴穿线以及高速信号连接的产品，极细同轴线束具有较强的应用价值；而对于大面积、多线路集成以及需要整体柔性电路结构的场景，FPC仍然具有优势。以 I-PEX 83054-100B-01-D为代表的CABLINE®-UX II 40Pin极细同轴线束，采用40PIN、0.25MM Pitch、46AWG Micro-Coaxial、300mm、1-1结构，可以作为部分FPC连接方案的替代或补充选择。我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。对于需要国产化、降低采购成本或建立第二供应来源的客户，我们可提供 83054-100B-01-D兼容替代线束方案，帮助工程和采购团队从性能、空间、可靠性及供应链角度综合评估。
