83033-100B-01-D：面向高密度高速连接的26P极细同轴线束

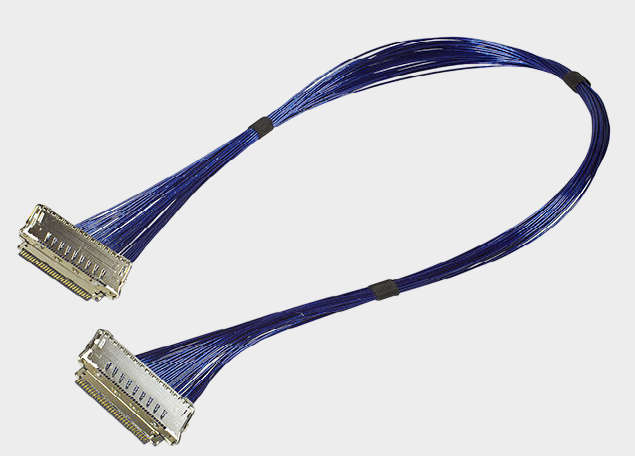

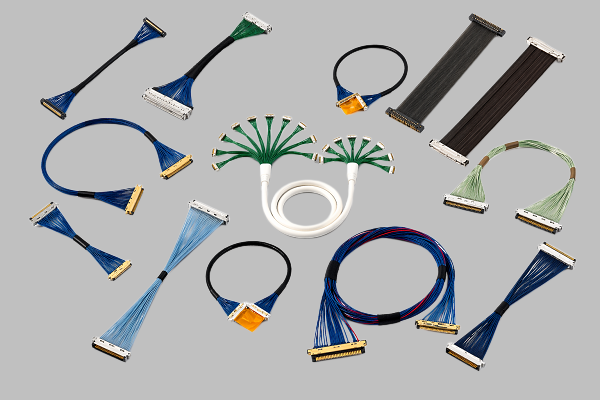

在笔记本电脑、显示模组、摄像模组及其他空间受限型电子设备中，连接器和线束不仅要满足小型化要求，还需要兼顾高速信号传输、EMI控制以及装配空间。I-PEX CABLINE®-UA II采用0.3mm Contact Pitch、Vertical Right Angle结构，支持26P、32P、40P和50P，并针对狭小连接空间及转轴穿线应用进行了结构优化。 本文介绍的产品为 I-PEX 83033-100B-01-D，属于CABLINE®-UA II系列26P极细同轴线束，线束长度为300MM，采用1-1连接方式，线材端使用的连接器型号为20497-026T-30。对于工程师而言，这类产品的重点不仅是Pin数和长度，还需要进一步确认线材AWG、阻抗、连接器结构、屏蔽及接地方式是否与原系统匹配；对于采购人员而言，则应通过完整料号、连接器型号和线束规格进行对应确认，避免仅依据“26Pin”或“300mm”等单一参数进行替代选型。

---

极细同轴线束为什么要关注50Ω？阻抗匹配直接影响高速信号质量

当电子设备中的信号速率不断提高，极细同轴线束已经不只是“负责导电”的普通连接线，而是高速信号链路的一部分。**50Ω阻抗的核心意义，是让信号源、传输线以及负载之间尽可能保持阻抗匹配，从而降低阻抗不连续造成的信号反射。**如果高速信号经过连接器、线束或PCB时遇到明显的阻抗变化，就可能产生反射、振铃、过冲或眼图劣化，进一步影响信号完整性。因此，在设计或替代高速极细同轴线束时，工程师通常需要同时关注特性阻抗、插入损耗、回波损耗、串扰以及线束长度，而不能只看线径。对于CABLINE®-UA II，I-PEX官方资料明确给出了Micro-Coax的适用关系：45Ω对应AWG42或更细，50Ω对应AWG44或更细，最大外径为0.3mm。 这意味着，当系统原设计采用50Ω高速信号链路时，极细同轴线的导体尺寸、绝缘层结构、屏蔽结构以及整体外径都需要进行合理控制，不能简单地认为“AWG44就是50Ω”，实际阻抗仍应以具体线材结构及测试结果为依据。

---

83033-100B-01-D的结构特点：26P、300MM与0.3mm Pitch兼顾空间和信号连接需求

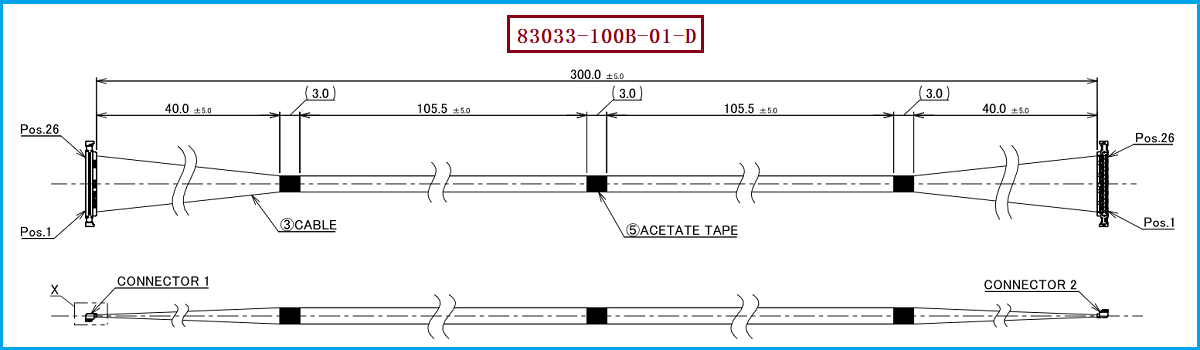

从实际选型角度看，83033-100B-01-D的核心规格可以概括为：CABLINE®-UA II系列、26P、AWG44 Micro-Coax、300MM、1-1结构，线材端配套连接器型号为 20497-026T-30。CABLINE®-UA II官方资料显示，该系列采用0.3mm Pitch、Vertical Right Angle结构，Mated Height为1.27±0.1mm，连接器Depth约2.9mm，并支持Micro-Coax及Discrete Wire方案。 其中，官方还特别展示了26P Plug与约0.29mm外径同轴线组成的线束可以通过约Φ2.65mm内径的转轴或狭窄通道，体现了该系列针对小型化、转轴及狭窄空间布线的设计思路。 对工程师来说，如果原设备使用83033-100B-01-D，替代开发时建议重点核对26P Pin定义、300MM长度、1-1端接关系、AWG44线材、阻抗以及两端连接器的机械配合；对采购人员来说，则建议以完整料号作为询价和采购识别依据，而不是仅描述为“26Pin极细同轴线”。

---

选型和兼容与替代方案参考及建议：不要只替换连接器，更要匹配完整信号链路

对于需要寻找兼容或替代方案的客户，建议按照“连接器—线材—阻抗—长度—Pin定义—端接结构—信号性能”进行综合确认。首先应确认原产品是否确实为CABLINE®-UA II 26P结构，以及线材端连接器是否对应 20497-026T-30；其次确认原线束是否为300MM、1-1结构及AWG44 Micro-Coax，并进一步确认系统的目标特性阻抗。如果原系统按照50Ω高速链路进行设计，则替代线束不能仅做到外观、长度和Pin数一致，还需要重点验证阻抗连续性及高速信号完整性。I-PEX官方将CABLINE®-UA II列为适用于USB 3.1 Gen 1、V-By-One HS 1.4、HDMI 1.3等参考应用的连接器平台，同时采用屏蔽及多点接地设计。 我们公司可提供：I-PEX 83033-100B-01-D兼容替代线束方案，可围绕26P、300MM、AWG44 Micro-Coax及对应连接器结构进行替代线束开发，并可根据客户设备的实际Pin定义、长度、出线方式及电气性能要求进行方案匹配。对于工程验证阶段，建议先进行尺寸、Pin-to-Pin导通、阻抗及高速信号完整性测试，再进入批量导入，以降低因阻抗或结构差异造成的重新设计风险。

---

极细同轴线束替代的关键，是把“尺寸兼容”进一步做到“信号兼容”
I-PEX 83033-100B-01-D是一款基于CABLINE®-UA II平台的26P、300MM、1-1极细同轴线束，线材端配套连接器型号为20497-026T-30。对于高速、小型化电子设备而言，极细同轴线束的选型不能只关注Pin数量、线长和连接器是否能够插合，还需要重点关注特性阻抗、线材结构、屏蔽、接地、插入损耗及回波损耗等信号完整性指标。尤其在50Ω高速传输系统中，稳定的阻抗控制有助于降低信号反射和传输质量下降的风险。因此，在进行I-PEX原装线束替代时，应从机械兼容、电气兼容和信号性能三个层面进行综合验证。我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。针对需要替代该型号的客户，我们公司可提供83033-100B-01-D兼容替代极细同轴线束方案，为工程师和采购人员提供从样品验证到批量生产的线束配套支持。
