USB3.1传输能用极细同轴线吗？
对于工程师在高速接口设计中提出的“USB3.1传输能用极细同轴线吗？”这个问题，答案是：可以，但需要根据具体传输速率、阻抗、线长、连接器以及信号完整性要求进行匹配。 I-PEX官方资料显示，CABLINE®-SS可用于USB 3.1 Gen1 5Gbps/lane等高速应用，其技术参数中的参考传输速率为5Gbps/lane NRZ。

极细同轴线与普通排线相比，具有独立的同轴结构，信号导体外围由绝缘层、屏蔽层等结构形成相对稳定的传输环境，对于高速差分信号传输中的阻抗控制、串扰控制以及抗外部干扰具有一定优势。因此，在笔记本电脑、显示模组、摄像头模组及其他空间受限的高速电子设备内部，极细同轴线可以作为高速信号互连方案之一。

---

I-PEX 83015-100B-01-D产品结构与关键规格

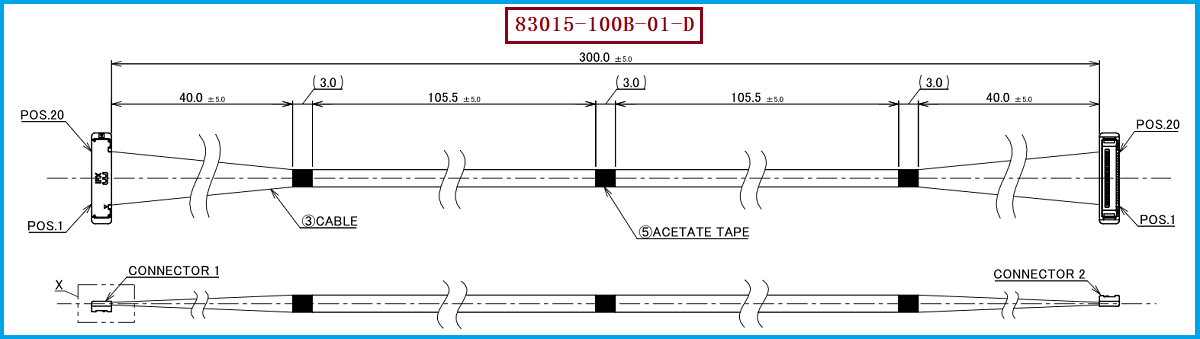

本次对应的产品型号为 I-PEX 83015-100B-01-D，属于CABLINE®-SS 20P极细同轴线束。根据I-PEX官方2D工程图，该线束采用20根Micro-Coaxial Cable，线材规格为AWG #40、50Ω、蓝色，线序为1-1直通，产品长度为300±5mm。线材端使用的连接器型号为 20373-R20T-06，两端采用CABLINE®-SS结构。

从连接器平台来看，CABLINE®-SS采用0.4mm Contact Pitch、垂直直角插拔结构，结合高度约1.65±0.2mm，支持10P、14P、20P、30P、32P、35P、40P和50P等规格，并支持AWG36、AWG38、AWG40、AWG42 Micro-Coaxial Cable。对于本款83015-100B-01-D而言，AWG#40、50Ω、20P、300mm和1-1线序是进行替代选型时需要重点对应的参数。

---

为什么USB3.1高速传输可以考虑极细同轴线？
USB 3.1 Gen1对应5Gbps级高速传输，对互连链路的阻抗连续性、损耗、串扰和连接可靠性都有要求。I-PEX将USB 3.1 Gen1 5Gbps/lane列为CABLINE®-SS的参考应用标准，同时官方高速测试采用CABLINE®-SS 40P、AWG#40 Micro-Coaxial Cable、45Ω、100mm等条件进行验证。需要注意的是，这些是官方参考测试条件，并不意味着任意长度、任意线材组合都可以直接保证特定USB性能。

因此，对于工程师而言，采用极细同轴线进行USB高速传输时，不能只看“能否传输”，还要关注整个链路的信号完整性。尤其当线束从100mm增加到本产品的300mm时，应结合实际主板、连接器、线缆和终端设备进行阻抗及SI验证。对于采购人员而言，也不能只按照“20Pin、300mm”寻找替代品，还需要同步确认AWG、阻抗、线序、连接器型号及装配尺寸，否则即使外观相似，也可能无法直接替换。

---

选型和兼容与替代方案参考及建议
针对 I-PEX 83015-100B-01-D 的兼容替代开发，建议以原图纸参数作为基础建立一一对应关系，即20P、1-1线序、300±5mm、AWG#40、50Ω Micro-Coaxial Cable，以及线材端连接器 20373-R20T-06。同时还需要确认两端连接器嵌合尺寸、出线方向、线束固定方式以及实际设备内部走线空间。I-PEX官方资料显示，CABLINE®-SS采用窄型设计，可用于小型转轴等空间受限结构，这也是替代线束进行机械尺寸验证时需要关注的部分。
如果用于USB 3.1 Gen1等高速信号，建议在样品阶段进一步进行阻抗、插损、回损、串扰以及眼图等信号完整性验证，并按照客户实际系统条件确认最终性能，而不是仅依据连接器系列名称判断兼容性。对于采购端，如果原供应链存在交期、成本或供货方面的需求，可按照相同Pin数、相同线序、相同长度、相同AWG及阻抗、相同连接器接口进行国产兼容替代评估。

我们公司可提供：I-PEX 83015-100B-01-D兼容替代线束方案，可根据客户图纸及实际装配要求，对20P、AWG#40、50Ω、300mm等关键参数进行对应开发，为USB高速信号、显示模组及其他空间受限电子设备提供极细同轴线束替代方案。

---

极细同轴线可以用于USB3.1高速传输
USB3.1传输可以使用极细同轴线，关键在于线缆结构、阻抗、连接器、长度和整个高速链路的信号完整性是否匹配。I-PEX CABLINE®-SS官方资料明确将USB 3.1 Gen1 5Gbps/lane列为参考应用，并提供AWG#40 Micro-Coaxial Cable的高速测试条件。我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。对于本次的 I-PEX 83015-100B-01-D，其20P、1-1线序、300±5mm、AWG#40、50Ω以及20373-R20T-06连接器组合，为工程师进行高速线束设计和采购人员寻找兼容替代产品提供了明确的规格基础。实际替代时，应以原厂图纸为基准，并通过样品测试和信号完整性验证确认最终兼容性。
