I-PEX 82070-100B-02-D极细同轴线束：面向紧凑型设备的连接方案

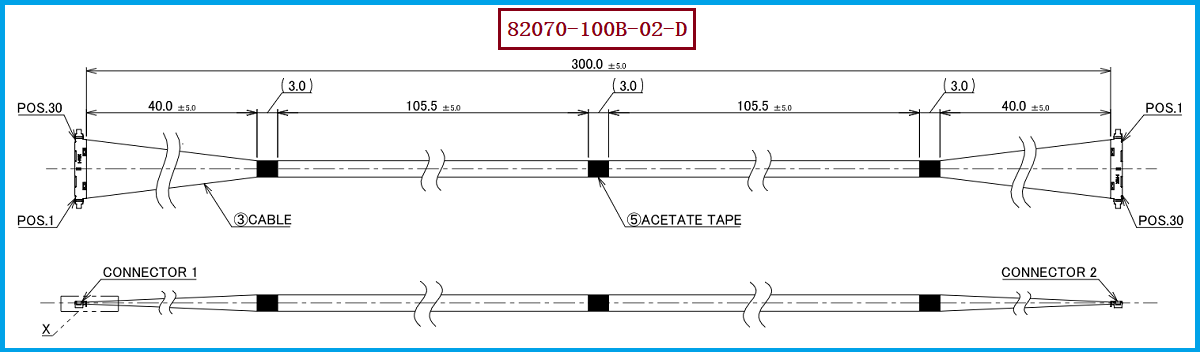

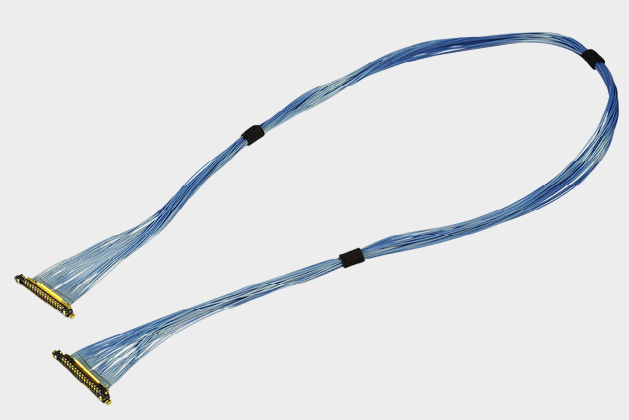

在笔记本电脑、平板电脑、显示模组、摄像模组以及其他空间受限的电子设备中，传统线束往往容易受到体积、弯折空间和高速信号传输等因素限制。I-PEX CABLINE®-UX II系列采用0.25mm Pitch超窄间距设计，配合超薄型连接结构，可满足设备内部高密度、小空间连接需求。本次介绍的I-PEX 82070-100B-02-D属于CABLINE®-UX II 30Pin极细同轴线束方案，对应30Pin、300mm长度及1-N线序结构。在线材端连接器方面，按照本项目配套要求采用20532-030T-02，其可适配的线材规格为AWG#40。对于工程师而言，这类线束选型不能只关注Pin数和长度，还需要同步确认连接器型号、线材AWG、阻抗、外径、线序、出线结构及实际安装空间；对于采购人员而言，则应尽量以完整产品料号和关键结构参数作为询价及替代验证依据，避免出现“Pin数相同但无法直接替换”的情况。

---

极细同轴线束连接器兼容替代设计方法：不能只看Pin数

在实际替代开发中，极细同轴线束连接器兼容替代设计方法的核心，是先确定连接器接口，再反向确定线材及加工结构。以82070-100B-02-D为例，首先需要确认其属于CABLINE®-UX II 30Pin体系，并重点核对线材端连接器20532-030T-02的机械尺寸、插接结构、Pin位排列以及与PCB端连接器的配合关系；其次确认客户实际使用的极细同轴线规格，本项目指定线材端连接器可适配AWG#40，因此替代线束不能仅依据“30Pin、300mm”进行简单复制，而应进一步核查AWG规格、线缆外径、阻抗以及屏蔽层结构是否满足设备高速信号传输要求；最后还需要对线长公差、剥线长度、端子压接/焊接状态、线序及成品外形进行匹配。对于工程师来说，这种设计思路可以降低重新开模或重新设计PCB接口的风险；对于采购人员来说，也能够更清晰地判断供应商提供的“兼容替代品”究竟是连接器兼容、线材兼容，还是完整线束组件真正意义上的兼容。

---

82070-100B-02-D替代生产：连接器、AWG与线束结构需要同步验证

极细同轴线束属于精密加工产品，连接器匹配只是第一步，真正影响替代产品可靠性的往往是连接器与线材之间的加工一致性。针对I-PEX 82070-100B-02-D，在进行兼容替代生产时，应围绕20532-030T-02线材端连接器 + AWG#40极细同轴线 + 30Pin + 300mm + 1-N结构进行整体设计，同时根据客户设备内部走线空间确定线缆成型、分线、固定及弯折方式。特别是在高速信号应用中，线材阻抗、屏蔽结构、端接质量以及不同Pin之间的一致性都会影响信号完整性，因此不能采用普通线束的加工思路简单替代。我们公司专注于极细同轴线束的生产制造，可根据客户提供的原装料号、连接器型号、AWG规格、长度及线序要求进行兼容设计和生产，我们公司可提供：I-PEX 82070-100B-02-D兼容替代线束方案，帮助工程研发及采购人员在原型号供货、交期或成本需要优化时，获得可用于验证的替代产品方案。

---

选型和兼容与替代方案参考及建议

对于正在寻找82070-100B-02-D替代产品的工程师和采购人员，建议首先确认极细同轴线束产品料号/型号：I-PEX 82070-100B-02-D，然后核对线材端连接器20532-030T-02以及本项目要求的AWG#40线材规格。在此基础上，再进一步确认Pin数、线长、1-N线序、连接器配合关系、线缆外径、阻抗及屏蔽结构。如果设备属于高速信号传输应用，还建议通过实际样品进行导通、耐压、绝缘、尺寸、拉力及信号完整性等项目验证，而不是仅凭连接器外观判断兼容性。对于采购替代，建议将“连接器型号+AWG规格+Pin数+长度+线序+加工结构”作为完整询价条件，并要求供应商按照原线束样品或工程图纸进行打样确认，这样能够更有效地避免批量采购后出现装配不匹配、线序错误或信号性能不稳定等问题。

---

以完整线束匹配思路实现稳定的兼容替代
I-PEX 82070-100B-02-D的替代并不是简单寻找一款外观相似的30Pin线束，而是需要从连接器、线材、Pin位、长度、线序及加工工艺等多个维度进行系统匹配。尤其是本项目涉及的20532-030T-02线材端连接器及AWG#40极细同轴线，应作为兼容设计的重要基础条件。对于工程师而言，采用完整参数匹配和样品验证的方式，可以降低替代方案导入风险；对于采购人员而言，则可以在保证接口和性能要求的基础上获得更多供应选择。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。我们公司可根据客户实际应用需求，提供I-PEX 82070-100B-02-D兼容替代极细同轴线束方案，支持从连接器匹配、线材选型到线束加工的整体开发，为电子设备内部高速、精密、小型化连接提供可靠的极细同轴线束产品。
