随着笔记本电脑、工业显示设备、高分辨率显示终端以及AR/VR产品持续向高带宽、高刷新率方向发展，设备内部对于高速信号传输的要求也越来越高。如何在有限空间内实现稳定、高效的数据传输，已成为众多电子设备设计中的关键课题。

在众多高速连接方案中，极细同轴线束（Micro Coaxial Cable Assembly）凭借优异的信号完整性、良好的抗电磁干扰能力以及灵活紧凑的布线特性，被广泛应用于eDP显示接口、液晶模组、高速摄像头及各类嵌入式设备中。本文将以I-PEX 82452-100B-02-D为例，带您了解其产品特点及实际应用优势。

---

一、I-PEX 82452-100B-02-D极细同轴线束方案介绍

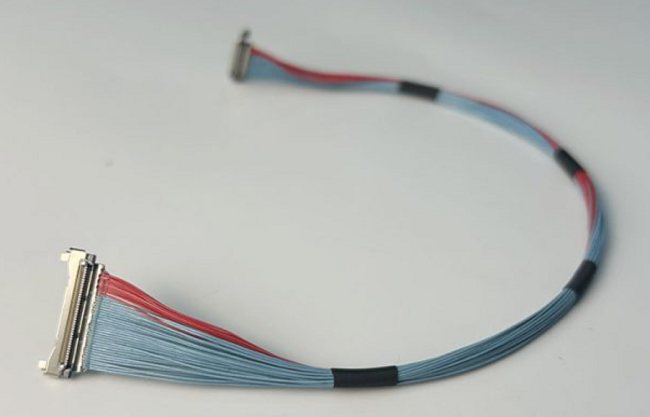

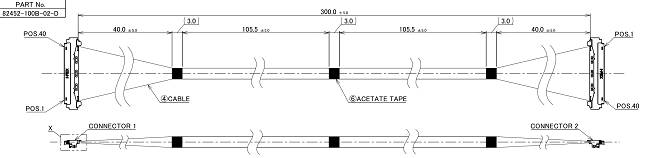

I-PEX 82452-100B-02-D属于CABLINE-UM系列高速极细同轴线束产品，采用40Pin接口设计，标准线长为300mm，内部搭配AWG40规格Micro Coaxial Cable，可满足高速显示及数据传输应用对于信号稳定性的要求。该线束采用1-N镜像连接结构，在高速信号传输过程中能够有效降低信号损耗和串扰风险，广泛应用于：

1. eDP显示屏连接；

2. LCD液晶显示模组；

3. 工业显示设备；

4. 高速摄像头系统；

5. 嵌入式控制设备；

6. 医疗电子设备；

7. AI终端及便携式电子产品。

从结构设计来看，AWG40极细同轴线具有线径小、柔韧性高的特点，能够适应设备内部复杂狭窄的布线环境。同时，每路高速信号均采用独立屏蔽结构，可有效隔离外部电磁干扰（EMI），提升高速信号传输质量，确保系统运行更加稳定可靠。

---

二、I-PEX 20878-040T-01连接器的技术优势

I-PEX 82452-100B-02-D线束两端配套使用I-PEX 20878-040T-01连接器，该产品同样隶属于CABLINE-UM系列，是专为高速信号传输应用开发的40Pin微型连接器；其主要特点包括：

1、0.4mm超细间距设计：紧凑型接口结构可有效节省PCB空间，满足超薄设备和高密度布局需求。

2、多点接地结构：通过优化高速信号回流路径，进一步提升信号完整性，降低传输过程中产生的噪声干扰。

3、全屏蔽设计：连接器整体采用屏蔽结构，可有效抑制电磁辐射与外部干扰，提升系统EMC性能。

4、机械锁扣固定结构：锁扣设计可增强连接器与线束之间的固定强度，在振动、冲击等复杂工况下依然保持稳定连接，减少接触不良风险。

凭借上述优势，20878-040T-01连接器广泛应用于：eDP显示传输系统、USB4高速接口设备、Thunderbolt高速连接方案、工业视觉设备、高速摄像模组、AI计算平台及数据终端等，能够为高速数据与显示信号传输提供稳定可靠的连接保障。

---

三、极细同轴线束选型与国产替代方案建议

在高速连接项目开发过程中，极细同轴线束的选型直接关系到产品性能和可靠性。建议重点关注以下几个方面：

3.1、Pin数规格：不同应用对应不同接口配置，其中40Pin方案是当前显示模组和eDP应用中的主流规格之一。

3.2、线材规格：AWG40线规兼顾柔性、空间利用率和高速传输能力，适用于多数轻薄型电子设备。

3.3、传输速率需求：需根据接口标准及数据带宽要求选择匹配的线束结构，以确保高速信号稳定传输。

3.4、线长设计：线长过长可能影响信号质量，应根据设备内部布局合理规划。

3.5、安装空间限制：对于超薄设备或紧凑型结构产品，需要充分考虑线束弯折半径及布线空间。

对于有国产化替代需求、成本优化需求或供应链风险管理需求的企业，在评估替代方案时，建议重点核对以下关键参数：接口尺寸规格、Pin脚定义、特性阻抗参数、屏蔽结构设计、电气性能指标、机械可靠性要求，只有在保证接口兼容和高速性能一致的前提下，才能实现产品的稳定替换和快速导入。

目前，我们可根据客户提供的图纸、样品或技术规格要求，开发生产与I-PEX 82452-100B-02-D兼容的极细同轴线束组件，为显示设备、工业控制系统、高速数据传输设备及智能终端提供专业的定制化连接解决方案。

---

随着显示技术和高速通信技术的不断升级，极细同轴线束已成为高性能电子设备内部互连的重要组成部分。I-PEX 82452-100B-02-D凭借40Pin高速架构、AWG40极细同轴线设计以及20878-040T-01连接器的稳定连接性能，能够满足高速显示与数据传输应用对于可靠性和信号完整性的要求，在显示模组、工业设备及智能终端等领域具有广泛的应用前景。
