从工程角度理解：极细同轴线的“GHz”不能只看线径

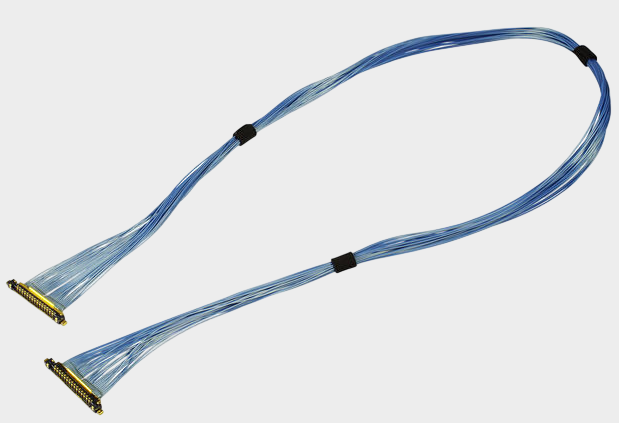

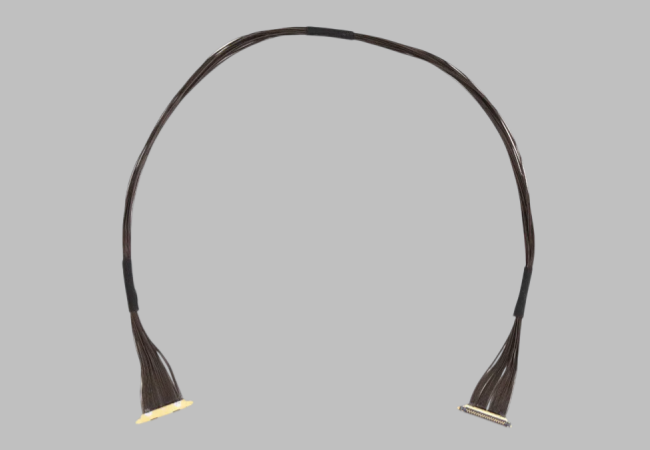

在高速电子设备内部，工程师经常会问：“这款极细同轴线可以传输多少GHz？”实际上，GHz频率、Gbps数据率和线缆实际可用带宽并不是完全相同的概念。极细同轴线的高频传输能力与导体尺寸、绝缘介质、同轴结构、特性阻抗、屏蔽性能、线长以及连接器性能共同相关。以 I-PEX 82659-100B-02-D 为例，其对应CABLINE®-UX II 50Pin Harness，采用Micro-Coaxial 46AWG、50Ω、200mm、1-N结构，属于典型的小型化高速内部互连线束。I-PEX官方针对CABLINE®-UX II给出的参考传输速度为5 Gbps/lane NRZ，因此在实际选型时，更应该结合具体应用的信号速率和信号完整性测试结果判断，而不能仅用一个“最高GHz”数字定义产品能力。

---

知识解析：为什么极细同轴线能够用于高频高速信号？

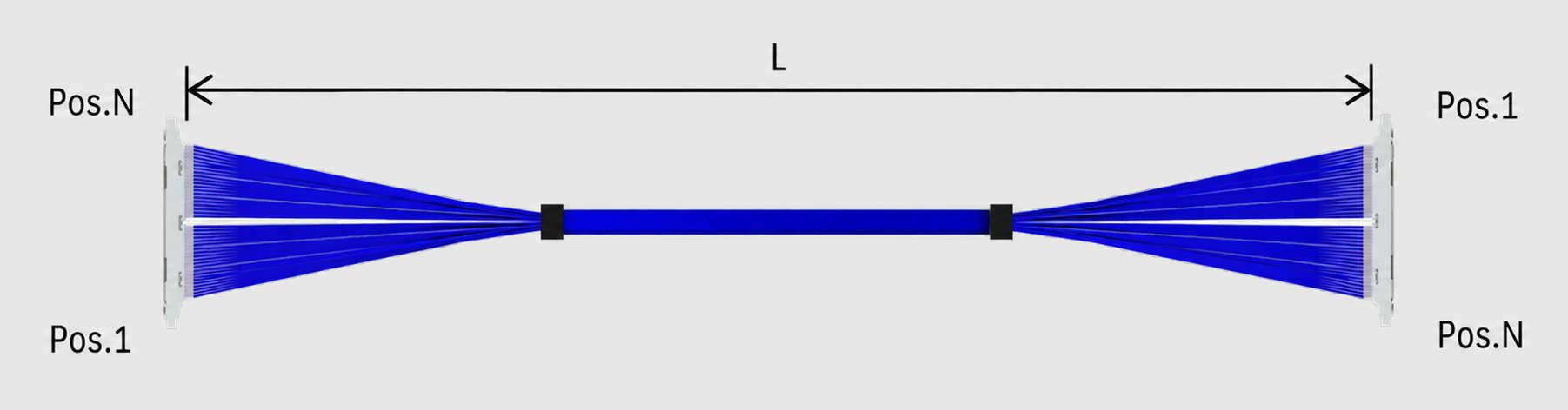

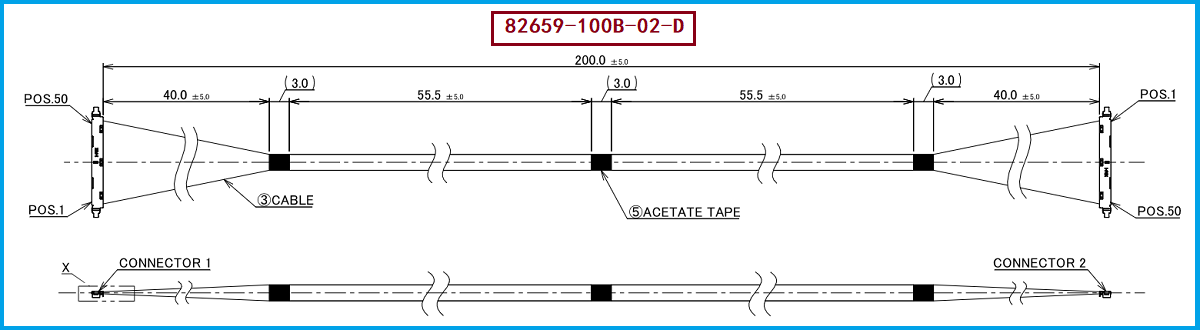

极细同轴线采用中心导体、绝缘介质和外围屏蔽结构组成的同轴传输形式，能够通过相对稳定的几何结构控制信号传输特性。与普通并行多芯线相比，同轴结构能够更好地控制电磁场分布，同时降低相邻信号之间的串扰影响，因此特别适合设备内部的高速信号连接。82659-100B-02-D采用50根AWG#46、50Ω Micro-Coaxial Cable，长度为200mm，在有限空间内实现多通道高速信号传输；其配套线材端连接器型号为20532-050T-02-1。CABLINE®-UX II连接器采用0.25mm Pitch、90°出线垂直插拔结构，官方参考传输速度为5Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP和MIPI等参考应用。

---

工程师关注：5Gbps与“多少GHz”到底是什么关系？

对于工程师而言，5Gbps不能直接换算成一个固定的5GHz。例如NRZ信号一个符号通常携带1bit信息，信号的码元速率与数据率相关，但实际信号包含的频谱成分还与上升沿、下降沿、编码方式和系统设计有关。因此，判断极细同轴线的高频性能，不能只问“能不能达到10GHz、20GHz”，而应进一步关注S参数、插入损耗、回波损耗、阻抗、串扰和眼图等指标。I-PEX针对CABLINE®-UX II还提供了单端及差分信号完整性相关资料，说明其高速性能评价需要通过具体测试条件进行判断。对于82659-100B-02-D这类200mm线束，如果客户用于高速显示或数据传输，建议根据实际接口、信号速率、主机端与设备端SerDes条件进行SI验证，而不是仅凭线材AWG判断频率上限。

---

四、选型和兼容与替代方案参考及建议

采购人员在寻找82659-100B-02-D兼容替代产品时，建议不要将“GHz指标”作为唯一采购条件，而应建立完整的替代规格对应关系。该型号为CABLINE®-UX II 50Pin、Micro-Coaxial、46AWG、50Ω、200mm、1-N Harness，配套线材端连接器为20532-050T-02-1；I-PEX官方同时列出50Pin Plug Cable Assembly 20531-050T-02-1、Plug Metal Cover 2799-0501以及Receptacle 20533-250E等配套型号。替代开发时，应重点确认Pin数、线序、200mm长度、AWG、阻抗、线材外径、屏蔽结构、连接器配合尺寸及高速信号完整性。我们公司可提供：82659-100B-02-D兼容替代线束方案，可根据客户实际设备要求进行极细同轴线材、连接器、长度、线序及电性能方面的兼容开发与制造。

---

不要简单用一个GHz数字定义极细同轴线
极细同轴线传输频率能达到多少GHz，并不存在脱离测试条件的统一答案。真正决定高频传输能力的是导体与介质结构、阻抗控制、屏蔽设计、线长、连接器以及整个链路的信号完整性。对于 I-PEX 82659-100B-02-D，其50Pin、46AWG、50Ω、200mm Micro-Coaxial结构以及CABLINE®-UX II的0.25mm Pitch连接器，为小型设备内部高速互连提供了紧凑的解决方案；我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。I-PEX官方给出的5 Gbps/lane NRZ应理解为该连接器方案的参考传输速度，而具体能够覆盖多少GHz频段，则应以实际线材结构和SI测试结果为依据。对于需要国产替代、第二供应商或定制开发的客户，应优先进行完整的电气与机械兼容验证。
