极细同轴线束与射频线束，首先是应用定位不同

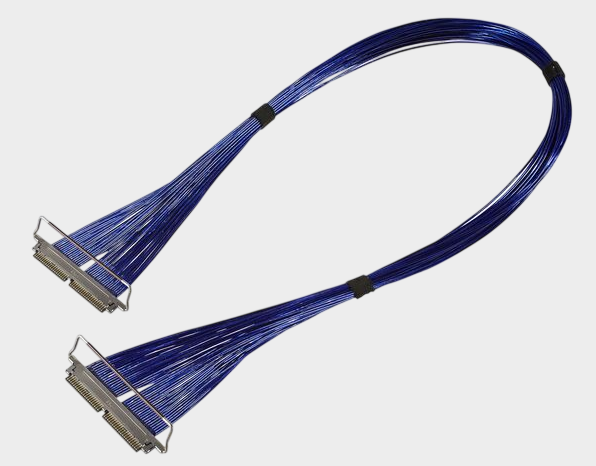

在高速电子设备中，“极细同轴线束”和“射频线束”经常被放在一起讨论，但两者并不是完全等同的概念。极细同轴线束更强调线缆结构的微型化、高密度布线以及高速信号传输能力，而射频线束更多是从信号应用角度进行定义，重点关注射频/高频信号传输中的阻抗、频率范围、驻波、插损、回损和屏蔽性能。换句话说，极细同轴描述的是一种非常小型化的同轴线束形态，而射频线束强调的是高频、射频信号传输用途；两者存在交集，但不能简单画等号。以 I-PEX 82896-100B-02-D 为例，该产品属于CABLINE®-UA II 32P极细同轴线束，采用 32根AWG#44、50Ω Micro-Coaxial Cable，长度300mm，1-N线序，线材端使用 20497-032T-30连接器。I-PEX官方资料显示，CABLINE-UA II采用0.3mm Pitch、Vertical Right Angle结构，并支持AWG42、AWG44、AWG46 Micro-Coax。

---

从结构来看，两者都可以采用同轴原理，但极细同轴更强调“小、密、轻”

传统射频线束通常根据具体射频系统配置不同规格的同轴电缆和射频连接器，常见设计重点是维持稳定阻抗并降低高频信号损耗；而极细同轴线束则需要在此基础上进一步解决线径、连接器尺寸、Pin密度和整机空间等问题。82896-100B-02-D采用AWG#44极细同轴线，配套的20497-032T-30为CABLINE-UA II 32Pin Plug Housing，连接器端子间距仅0.3mm，配合高度约1.27±0.1mm，因此更适合笔记本、显示模组、摄像模组以及铰链等空间受限场景。I-PEX还展示了外径约0.29mm的Micro Coax线制作的CABLINE-UA II线束可以通过Φ2.65mm的转轴或软管空间，体现了这种方案在小型化布线方面的特点。 对工程师而言，这意味着选型时不能只看“是不是同轴线”，还需要同时考虑线径、连接器结构、Pin数量、出线方式和设备内部安装空间。

---

从信号性能来看，阻抗控制是共同重点，但评价维度并不完全相同

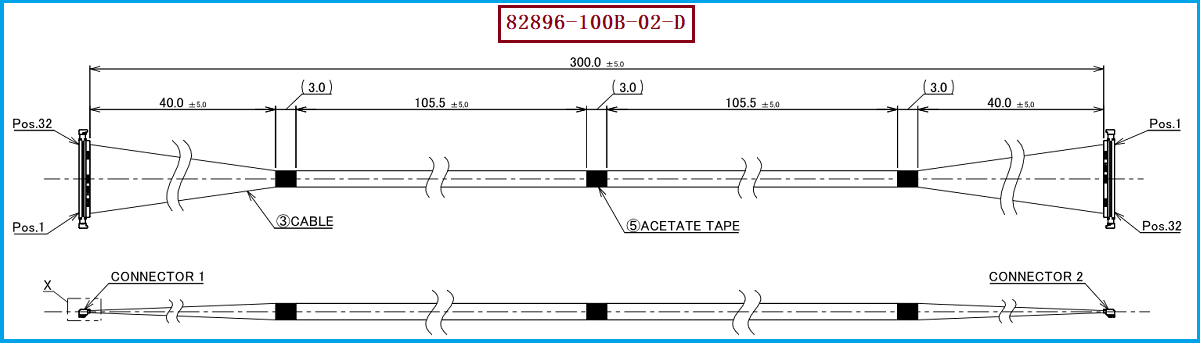

极细同轴线束与射频线束在信号传输方面都有一个共同核心：需要控制传输结构的电气一致性。对于82896-100B-02-D，其PDF图纸明确采用50Ω Micro-Coaxial Cable AWG#44，因此在高速信号传输中需要关注阻抗一致性以及连接器、端接区域与线材之间的阻抗连续性；同时，线材屏蔽结构有助于抑制外部干扰和通道间串扰。CABLINE-UA II官方资料给出的参考传输能力为5Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3等参考应用。 但工程师需要注意，“50Ω”并不意味着所有极细同轴线束都可以直接当作射频线束使用；实际能否满足某一射频系统，还需要结合工作频率、线缆长度、连接器、插损、回损、驻波比以及具体系统测试结果判断。因此，采购人员在进行替代采购时，也不能仅凭“50Ω同轴线”几个字判断两种产品可以直接互换。

---

选型和兼容与替代方案参考及建议

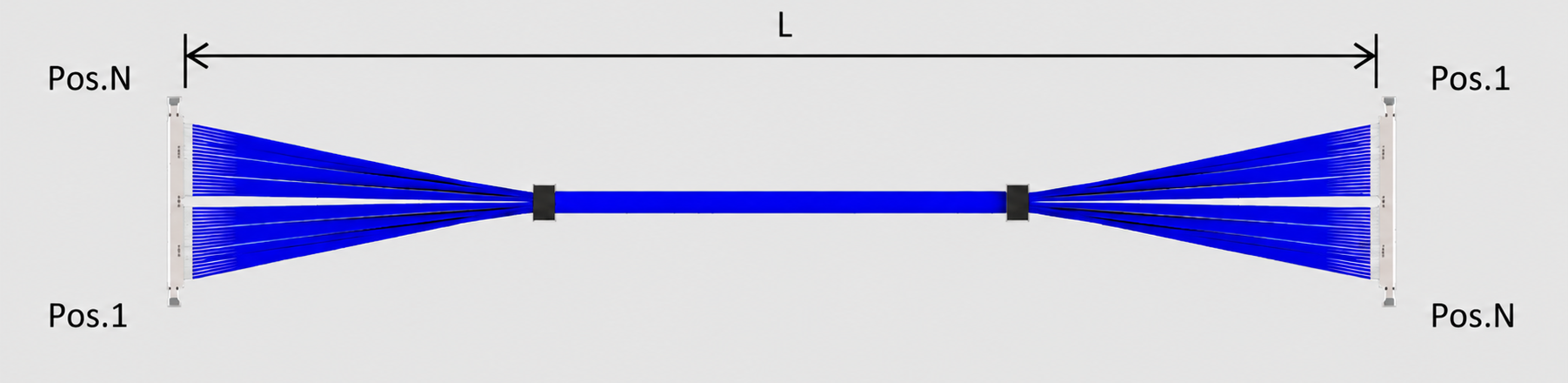

如果原设备使用 I-PEX 82896-100B-02-D，建议工程师和采购人员首先锁定原产品的关键组合：CABLINE-UA II 32P + 20497-032T-30 + AWG#44 + 50Ω Micro-Coax + 300mm + 1-N线序。I-PEX官方型号资料明确将82896-100B-02-D列为32Pin、44AWG Micro-Coax、300mm、1-N的评估样品线束；而20497-032T-30则属于CABLINE-UA II 32Pin Plug Housing。 在进行兼容替代时，不建议仅按照“32Pin+300mm”进行简单复制，还应进一步核对连接器配合关系、Pin Assignment、线材阻抗、线径、端接尺寸、出线结构、Bonding固定以及电气测试要求。对于需要替换射频线束的项目，则还应根据实际工作频率和高频性能要求进行专项验证。我们公司可提供：I-PEX 82896-100B-02-D兼容替代线束方案，可根据客户图纸、样品及设备实际安装要求，对20497-032T-30配套的AWG#44极细同轴线束进行匹配开发和生产，为工程师和采购人员提供相应的兼容替代方案。

---

极细同轴与射频线束不是简单的“谁替代谁”
极细同轴线束和射频线束既有联系，也存在明显区别：极细同轴线束重点解决的是微型化、高密度、高速信号传输以及狭小空间布线问题；射频线束则更加关注特定高频/射频应用下的阻抗、损耗、反射、屏蔽和频率性能。I-PEX 82896-100B-02-D采用AWG#44、50Ω Micro-Coax和CABLINE-UA II 32P连接结构，在小型化设备内部高速信号连接中具有明确的应用价值。对于工程师，选型时应从机械结构与信号完整性两方面共同验证；我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。对于采购人员，则应重点核对原厂料号、20497-032T-30连接器、AWG#44、50Ω、长度、线序及制造一致性，这样才能降低兼容替代过程中出现装配不匹配或信号性能变化的风险。
