14Pin、0.4mm间距，适合高密度高速设备连接

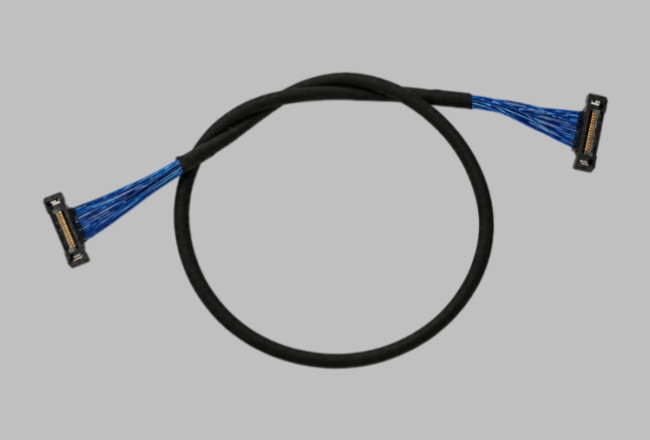

在笔记本电脑、显示模组、工业相机、AI视觉设备等产品中，连接空间越来越小，但高速信号速率却越来越高，工程师在选线时不仅要考虑尺寸，还要关注阻抗、串扰、EMI以及信号完整性。I-PEX CABLINE®-SS系列正是针对这类应用推出的极细同轴线连接方案。本文对应的产品型号为 I-PEX 82882-100B-02-D，属于14Pin CABLINE®-SS极细同轴线束，连接器端采用 20373-R14T-06，连接器间距为 0.4mm，配套线材为 AWG#40 Micro-Coaxial，线束长度为300mm，线序为1-N。I-PEX官方资料显示，CABLINE®-SS采用垂直直角插拔、水平出线结构，并支持10～50Pin多种规格，在有限空间内能够实现高密度布线。

---

为什么说极细同轴线比FPC更抗干扰？核心在于“屏蔽结构”

从EMI/EMC工程角度来看，极细同轴线与普通FPC的主要差异并不是“谁绝对更好”，而是两者的传输结构不同。微型同轴线通常由中心导体、绝缘层和外围屏蔽层组成，信号能量主要集中在导体与屏蔽层形成的传输结构内部，外部电磁场对内部信号的耦合也更容易受到抑制。I-PEX关于EMI的技术资料同样指出，Micro-Coaxial Cable属于带屏蔽结构的线缆，屏蔽层能够降低线缆自身的辐射，同时减少外部电磁干扰直接耦合到信号导体的机会。 相比之下，FPC的高速信号依赖走线、介质层和参考平面共同构成传输结构，实际抗干扰能力会受到叠层、参考地连续性、屏蔽膜设计、接地方式以及弯折状态等因素影响。因此，当设备内部存在高速数字电路、电源模块、无线通信模块或其他潜在干扰源时，采用结构稳定的极细同轴线束，可以为高速信号提供更明确的屏蔽环境。当然，极细同轴线并不意味着天然可以解决所有EMI问题，连接器、屏蔽接地、线序、阻抗控制以及两端PCB设计同样重要。

---

82882-100B-02-D为什么适合高速信号连接？

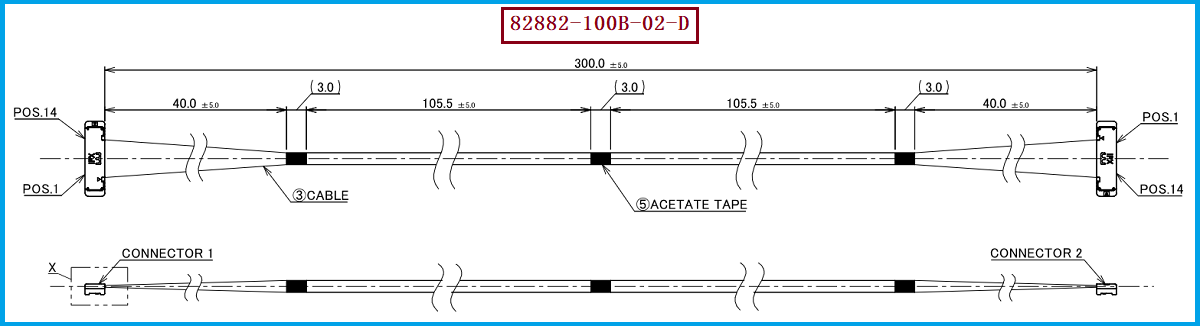

对于工程师而言，判断一款极细同轴线束是否适合项目，不能只看“AWG40”或者“14Pin”，还需要同时确认阻抗、长度、线序以及连接器结构。I-PEX 82882-100B-02-D的PDF图纸对应14根AWG#40、50Ω Micro-Coaxial线缆，长度为 300±5mm，采用 1-N线序；线材端连接器型号为 20373-R14T-06，并配套CABLINE®-SS系列连接器组件。 对于高速信号而言，同轴结构能够降低外部干扰直接耦合的风险，而阻抗一致性则关系到信号反射和传输质量。需要特别注意的是，I-PEX官方CABLINE®-SS页面用于16Gbps/Lane性能展示的测试条件是40Pin、AWG#40、45Ω、100mm，并不能直接把该测试条件等同于82882-100B-02-D本身；82882图纸明确对应的是AWG#40、50Ω、300mm。因此，在进行替代开发时，应以具体项目的原始线束图纸和实际高速信号要求为准，而不能仅凭系列产品的最高速率宣传参数进行判断。

---

选型和兼容与替代方案参考及建议

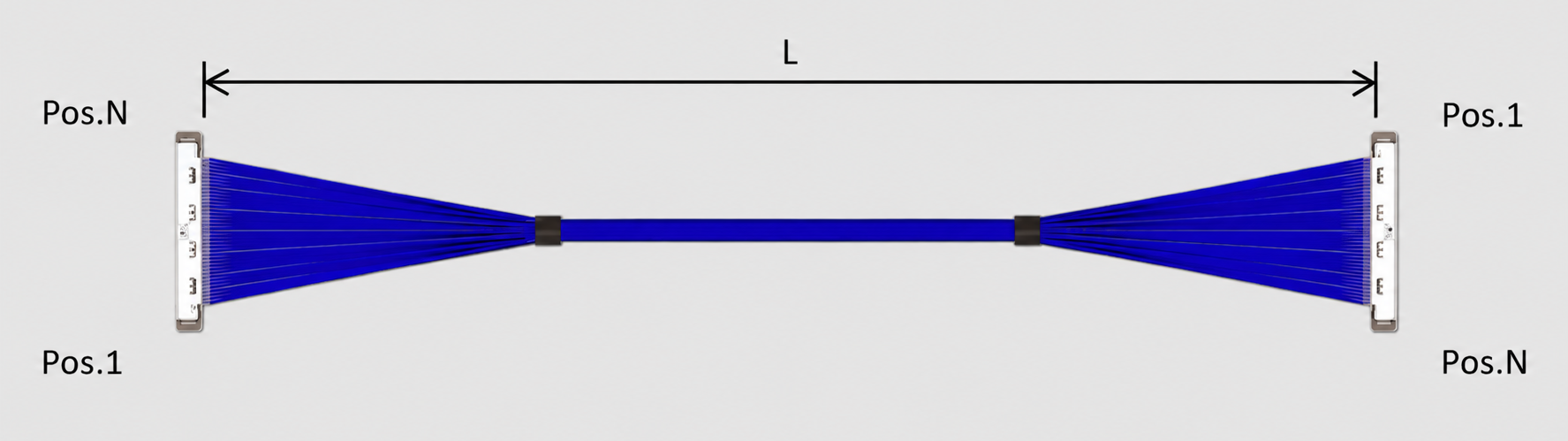

对于采购人员和硬件工程师，如果原项目使用的是 I-PEX 82882-100B-02-D，进行兼容替代时建议重点核对“连接器+线材+长度+线序”四个维度。首先，连接器端需要确认 20373-R14T-06，并确认14Pin、0.4mm Pitch是否与设备端匹配；其次，线材需要确认 AWG#40，同时核对原图纸要求的50Ω阻抗；再次，长度应按照原产品的 300±5mm进行控制；最后必须确认 1-N线序，不能误用1-1直通线序。I-PEX官方页面也明确区分了14Pin的82881（100mm、1-N）、82441（200mm、1-N）和82882（300mm、1-N），同时还存在83010、83011、83012等1-1线序产品，因此即使Pin数相同，也不能直接互换。 我们公司可提供：I-PEX 82882-100B-02-D兼容替代线束方案，可依据客户原有连接器、线材规格、Pin数、长度、线序及实际装配要求进行极细同轴线束的兼容开发与生产，为工程验证、样品打样及批量采购提供对应的替代方案。

---

抗干扰不仅看线材，更要看完整高速链路
所谓“极细同轴线比FPC更抗干扰”，核心并不是简单比较两种线材谁更好，而是极细同轴线通过独立的屏蔽传输结构，为高速信号提供了更明确的电磁隔离环境；而FPC的抗干扰能力则更加依赖其叠层、参考平面、屏蔽和接地设计。我是【雷速极细同轴线束网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。对于 I-PEX 82882-100B-02-D这类14Pin、0.4mm Pitch、AWG#40、50Ω、300mm的极细同轴线束而言，工程师在选型时应同时关注阻抗、线长、线序、连接器及屏蔽结构，采购人员则应重点确认替代产品是否真正做到规格一致、接口匹配和批量一致性。
