随着AI服务器、数据中心、高速交换机以及PCIe高速总线技术的持续升级，设备内部的数据传输速率不断提高，对高速互连系统提出了更高要求；传统线束在高频传输环境下容易受到信号损耗、串扰及电磁干扰等因素影响，而采用Micro Coaxial Cable（极细同轴线）的高速线束组件凭借优异的信号完整性表现，逐渐成为高速设备内部连接的重要解决方案。I-PEX 82451-100B-02-D作为CABLINE-UM系列中的40Pin极细同轴线束组件，其设计理念和结构特点对于高速信号传输方案具有较高的参考价值。

---

一、I-PEX 82451-100B-02-D极细同轴线束结构介绍

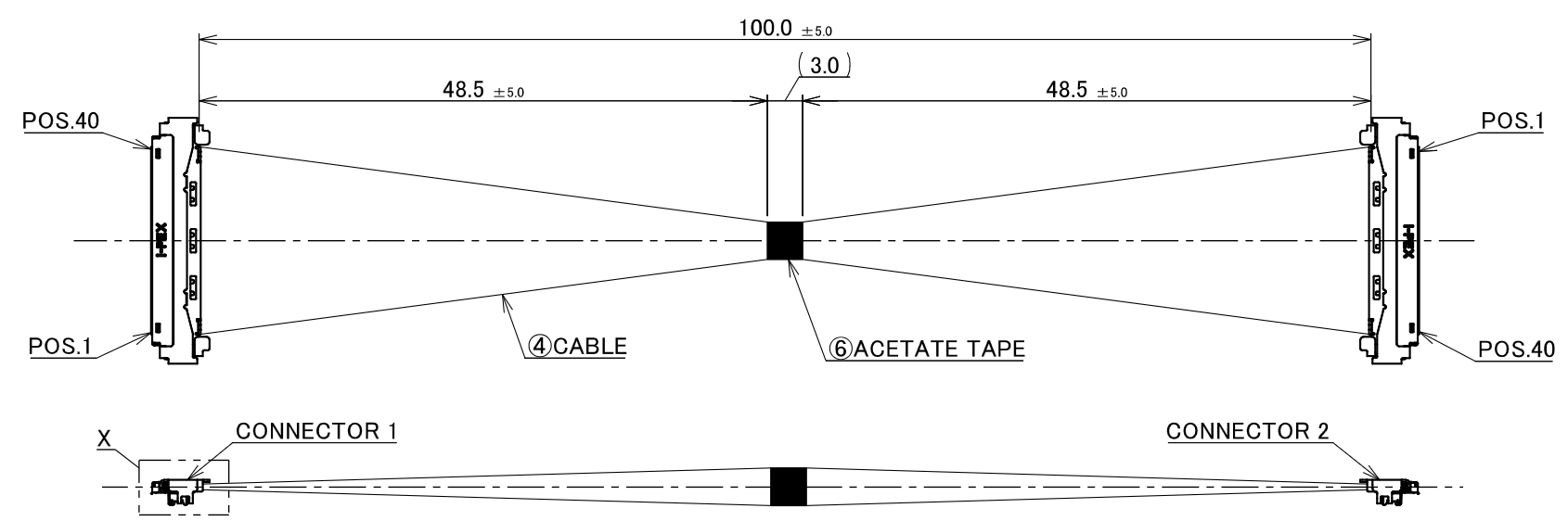

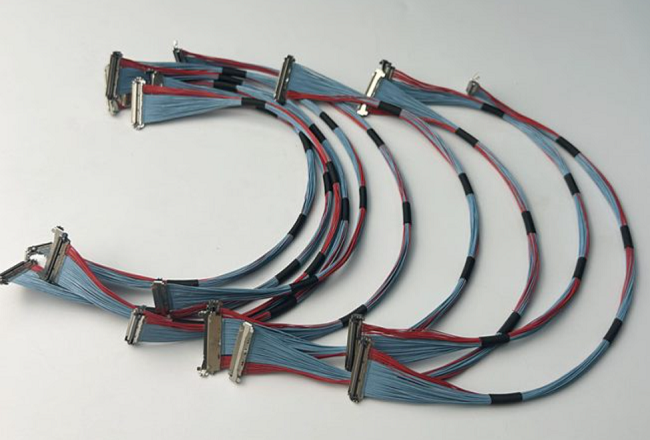

I-PEX 82451-100B-02-D是一款采用40Pin设计、线长100mm、线规为40AWG的极细同轴线束组件，采用1-N Mapping连接方式，主要应用于高速信号测试、性能评估及系统验证等场景。该产品搭配I-PEX CABLINE-UM系列连接器使用，线端连接器型号为20878-040T-01。连接器采用0.4mm超细间距设计，具备以下特点：

1.1、全屏蔽结构设计；

1.2、多点接地机制；

1.3、高可靠机械锁扣结构；

1.4、优化的高速信号传输通道。

通过上述设计，可有效降低高速传输过程中的EMI电磁干扰及串扰问题。同时，垂直连接结构能够减少PCB板空间占用，适用于服务器、交换机、存储设备以及其它高密度电子产品内部连接需求。

---

二、I-PEX 82451-100B-02-D为何能够满足40Gbps高速传输需求

在高速数据系统中，信号质量不仅取决于连接器本身，更依赖于线缆、连接器及整体链路的协同优化设计；I-PEX 82451-100B-02-D采用40AWG Micro Coaxial Cable极细同轴线，每一路高速信号均拥有独立屏蔽层，可有效隔离相邻通道之间的干扰，从而提升整体信号完整性。与此同时，CABLINE-UM连接器系统通过以下设计进一步提升高速性能：

1. 360°全方位屏蔽结构；

2. 精准阻抗控制设计；

3. 优化高速差分信号路径；

4. 降低反射与插入损耗。

在PCIe Gen5、AI服务器、高速背板、Riser Card以及数据中心设备等应用环境中，该方案能够支持高达40Gbps/Lane级别的数据传输需求，为高速计算平台提供稳定可靠的连接保障。

---

三、极细同轴线束选型及兼容替代方案建议

对于设备研发工程师而言，在选用类似82451-100B-02-D的高速极细同轴线束时，建议重点评估以下参数：连接器Pitch间距规格；Pin位数量；线材规格（AWG）；线束长度；阻抗匹配要求；高速传输速率需求；屏蔽性能及EMI指标。如果原设计采用20878-040T-01连接器，替代产品需确保以下方面保持一致：

3.1、接口尺寸兼容；

3.2、Pin定义一致；

3.3、锁扣结构匹配；

3.4、电气性能满足要求；

3.5、高速传输参数符合设计标准。

对于希望优化采购成本、提升供应链稳定性的项目，也可选择符合CABLINE-UM接口规范的兼容极细同轴线束方案。

作为专业极细同轴线束制造厂家，我们可提供与I-PEX 82451-100B-02-D对应的兼容替代线束产品，并支持以下定制服务：线束长度定制；Pin定义定制；AWG线规定制；高速阻抗设计；信号完整性测试验证；小批量及批量生产配套。

---

从I-PEX 82451-100B-02-D的整体设计可以看出，实现40Gbps高速传输并非依赖单一器件，而是连接器结构、极细同轴线缆、屏蔽系统以及阻抗控制等多项技术协同优化的结果；通过20878-040T-01连接器与40AWG Micro Coaxial Cable的组合应用，该高速互连方案能够有效满足AI服务器、数据中心、高速交换机及新一代计算平台对于高速、稳定、低损耗信号传输的需求。
