极细同轴线到底“细”在哪里？

对于工程师和采购人员来说，“极细同轴线”并不只是把普通同轴线做得更细，而是在有限外径内同时完成中心导体、绝缘层、屏蔽结构以及高速信号传输要求，因此其制造精度和装配工艺都有较高要求。以 I-PEX CABLINE®-SS 系列为例，连接器采用 0.4mm Contact Pitch，支持10、14、20、30、32、35、40、50 Pin等规格，连接器结合高度约 1.65±0.2mm，深度约3mm；官方高速测试还采用了 AWG#40、45Ω、100mm 的Micro-Coaxial Cable进行测试。换句话说，工程上所说的“极细”，不仅体现在线径本身，还体现在多根微细同轴线能够以高密度方式排列，并在狭小空间中完成高速信号连接。

---

AWG#40有多细？为什么极细同轴线能够做到这么小？

从线规概念来看，AWG数值越大，导体通常越细。AWG#40已经属于电子设备内部高速互连中非常细的线材规格，而I-PEX CABLINE®-SS明确支持AWG#40 Micro-Coaxial Cable，同时官方的高速性能测量也采用AWG#40、45Ω、100mm线缆作为测试条件。对于工程师而言，真正需要关注的并不是单纯追求“越细越好”，而是在结构空间、阻抗、衰减、串扰、屏蔽以及机械可靠性之间取得匹配；对于采购人员而言，则应重点确认线径、Pin数、长度、线序以及配套连接器是否与原设计一致。

---

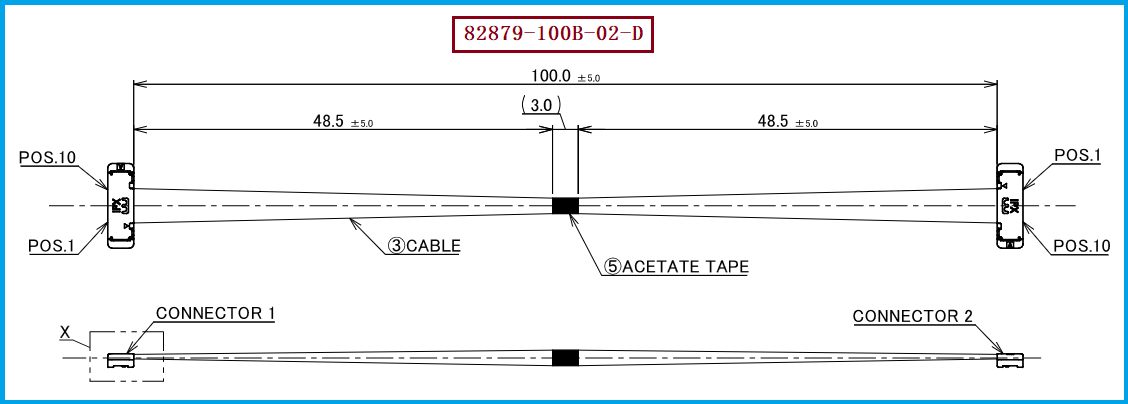

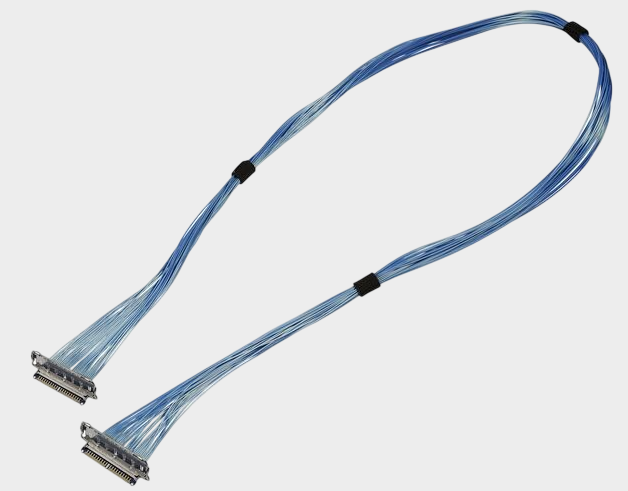

82879-100B-02-D：10Pin、AWG#40、100mm的极细同轴线束

本次对应的极细同轴线束产品料号为 I-PEX 82879-100B-02-D，属于CABLINE®-SS 10Pin Micro-Coaxial Cable Harness，规格为 AWG#40、长度100mm、1-N线序。其线材端使用的连接器型号为 20373-R10T-06，该型号属于CABLINE®-SS Plug Housing 10Pin，I-PEX官方资料显示该系列支持AWG#40 Micro-Coaxial Cable。对于需要进行样品验证、设备维护或国产兼容替代的客户，选型时应以原线束的Pin数、连接器结构、线材AWG、长度、线序和安装空间为主要确认依据，而不能仅依据“10Pin”或“AWG#40”单一参数判断兼容性。

---

选型和兼容与替代方案参考及建议

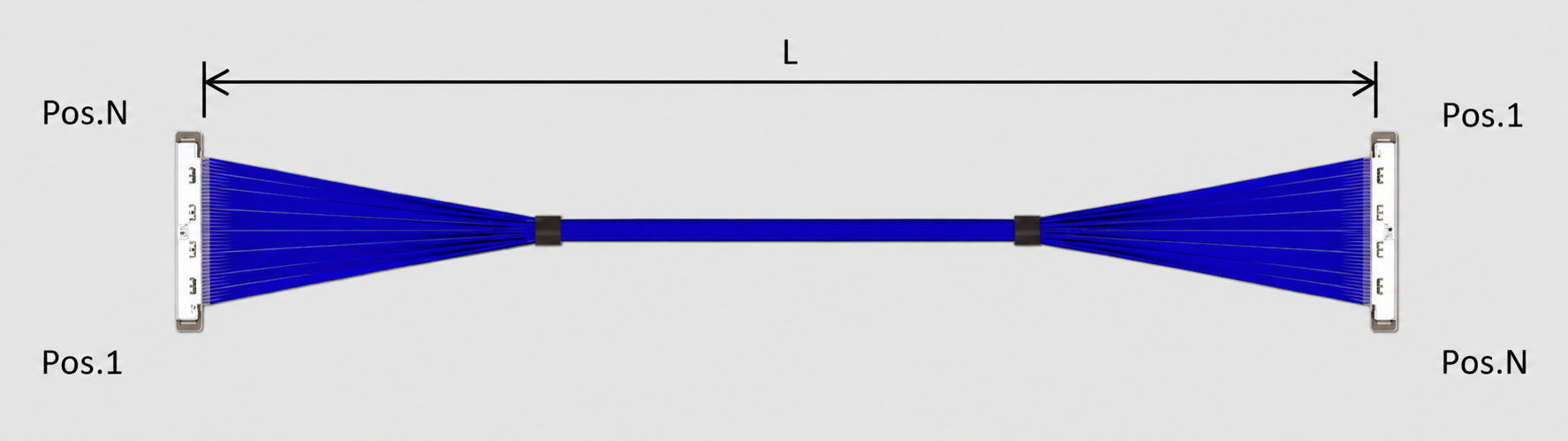

针对 I-PEX 82879-100B-02-D 的兼容替代开发，建议工程人员首先确认原设备所使用的 10Pin CABLINE®-SS接口、20373-R10T-06连接器、AWG#40 Micro-Coaxial Cable、100mm长度以及1-N线序，再进一步核对实际装配方向、线束走线空间和信号要求。I-PEX官方同时列出了10Pin的200mm、300mm 1-N线束，以及100mm、200mm、300mm的1-1线序产品，因此如果设备设计发生变化，也需要重新确认长度和线序，而不能直接套用其他料号。 我们公司可提供 I-PEX 82879-100B-02-D 兼容替代线束方案，可围绕客户实际设备需求进行极细同轴线束的规格确认与定制制造，并重点配合确认连接器、AWG#40线材、长度、Pin数、线序及整体装配尺寸，为工程验证、样品打样和批量采购提供对应的线束方案。

---

极细的价值，不只是“线径小”
极细同轴线的核心价值，是在有限的设备内部空间中实现高密度、多通道、高速信号传输。I-PEX CABLINE®-SS通过0.4mm端子间距、紧凑型结构以及对AWG#40等Micro-Coaxial Cable的支持，为笔记本电脑、显示设备、摄像头模组及其他空间受限的高速电子设备提供了小型化连接方案。我是【雷速极细同轴线束网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。对于 I-PEX 82879-100B-02-D 这类10Pin、AWG#40、100mm极细同轴线束，工程选型的重点并不是单纯比较“谁的线更细”，而是综合判断线材规格、阻抗、高速性能、连接器匹配、线序、长度及机械尺寸是否满足实际应用要求。

关于我们

雷速极细同轴线束网 隶属于 苏州汇成元电子科技有限公司，我们专注于 极细同轴线束 的研发、生产与定制服务；公司深耕高速传输领域，具备成熟的制造工艺、严格的品质管理体系以及丰富的行业应用经验，产品广泛应用于消费电子、工业控制、医疗设备、智能安防等领域。我们欢迎各行业客户随时联系咨询。
