随着工业视觉、边缘AI计算、智能检测设备以及机器人技术的快速发展，设备内部的数据传输需求持续提升。尤其是在高分辨率图像采集与实时数据处理场景中，内部连接系统不仅需要具备高速传输能力，还要兼顾小型化设计和复杂布线需求。

在近期与某机器视觉设备厂商的项目交流过程中，客户提出了一个典型需求：在有限安装空间内实现高速图像数据稳定传输，同时满足频繁弯折和紧凑布局要求。在这种应用背景下，I-PEX 82145-100B-02-D极细同轴线束成为其重点评估的高速互连方案之一。

---

一、为什么工业视觉设备越来越倾向采用极细同轴线束方案

对于工业相机、智能检测设备以及边缘AI终端而言，图像传感器产生的数据需要快速传输至处理器、FPGA或AI运算平台。如果内部连接方案性能不足，容易导致信号衰减、数据丢包甚至系统稳定性下降；I-PEX 82145-100B-02-D采用50Pin结构设计，并搭配40AWG Micro Coaxial Cable（极细同轴线）方案，在实现高速数据传输的同时，有效兼顾设备内部空间利用率。相比传统线缆方案，其主要优势包括：

1. 支持高速差分信号传输；

2. 线径更细，适用于狭小空间布线；

3. 良好的抗电磁干扰能力；

4. 降低串扰和信号损耗风险；

5. 满足复杂结构下的柔性走线需求。

因此，在工业相机、边缘AI计算设备、机器人视觉系统、智能检测平台以及嵌入式图像处理设备中，极细同轴线束已逐渐成为高速互连设计的重要选择。

---

二、I-PEX 20634-150T-02连接器方案具备哪些技术优势

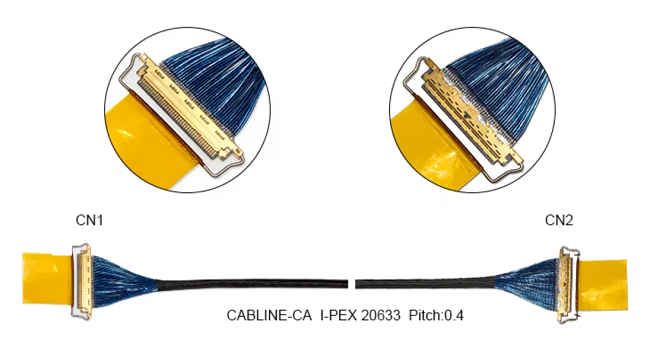

高速线束性能的发挥不仅取决于线缆本身，连接器设计同样至关重要；I-PEX 82145-100B-02-D所配套的20634-150T-02连接器属于CABLINE-CA系列高密度连接器产品，其采用0.4mm超细间距设计，可在有限PCB空间内实现高Pin数布局。

对于工业设备开发人员而言，经常会遇到接口区域空间紧张的问题，而高密度连接器正好能够有效解决这一设计难题；该连接器方案主要具备以下特点：

1、实现高密度接口布局：0.4mm Pitch设计能够在较小安装面积内提供更多信号通道，提升PCB空间利用率。

2、针对高速信号进行优化：连接器结构针对高速差分传输进行了专门设计，可满足高速图像数据和显示信号传输需求。

3、支持多种高速接口应用：广泛适用于：MIPI Camera接口；eDP显示接口；LVDS高速传输；工业视觉数据链路；AI计算平台内部互连。

4、适配设备轻薄化趋势：随着工业设备向小型化、高集成化方向发展，高密度连接器与极细同轴线束的组合能够有效降低整体空间占用。

正因如此，该方案在工业相机、边缘AI盒子、智能检测设备以及嵌入式视觉平台中得到广泛应用。

---

三、82145-100B-02-D线束选型需要关注哪些关键因素

在项目开发过程中，选择合适的极细同轴线束不仅关系到性能表现，也直接影响后续装配和量产效率；对于82145-100B-02-D相关项目，建议重点关注以下几个方面：

3.1、接口规格确认：

包括：Pin数量；接口型号；信号定义；供电需求；屏蔽结构要求。

3.2、设备内部空间评估：

应充分考虑：安装位置；线束走向；最小弯折半径；结构干涉风险。

3.3、传输速率要求：不同应用场景对于带宽需求存在明显差异，需要根据实际数据量和协议标准进行评估。

3.4、样机验证与量产规划：许多研发团队会优先采用标准规格线束进行功能验证，待产品结构定型后，再根据实际安装需求进行定制化设计，以获得更好的装配效果和可靠性表现。

3.5、兼容与替代方案储备：在供应链管理越来越受到重视的背景下，提前规划兼容规格方案有助于降低采购风险，并提升项目导入效率。

针对相关项目需求，我们公司可依据客户提供的：连接器型号；Pin定义；线序资料；电气性能参数；结构尺寸要求；进行82145-100B-02-D对应规格极细同轴线束的定制开发与兼容替代方案设计，协助客户完成样品验证、测试评估及批量生产导入。

---

I-PEX 82145-100B-02-D搭配20634-150T-02连接器构成的高速互连方案，能够在有限空间内兼顾高速传输性能、抗干扰能力以及柔性布线需求，是当前工业视觉设备、边缘AI终端、智能检测系统等产品内部连接设计的重要解决方案之一。

我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
