为什么高速通信越来越需要极细同轴线束？

随着笔记本电脑、平板、显示模组、摄像设备、VR/AR及其他精密电子设备不断向轻薄化、小型化和高带宽方向发展，设备内部留给线束的空间越来越有限，而高速信号通道却不断增加。传统线材在尺寸、串扰控制和高速传输之间容易受到空间限制，因此极细同轴线束逐渐成为高密度内部高速连接的重要方案。它通过中心导体、绝缘层和屏蔽层构成相对完整的信号传输结构，在缩小线径的同时兼顾高速信号传输和电磁屏蔽。I-PEX CABLINE®-UA II采用0.3mm Contact Pitch、Vertical Right Angle结构，支持26P、32P、40P和50P，并支持AWG42、AWG44、AWG46 Micro-Coaxial Cable；官方给出的参考传输速度为5Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3等参考应用。

---

I-PEX 83034-100B-01-D：0.3mm高密度连接与AWG44极细同轴线的结合

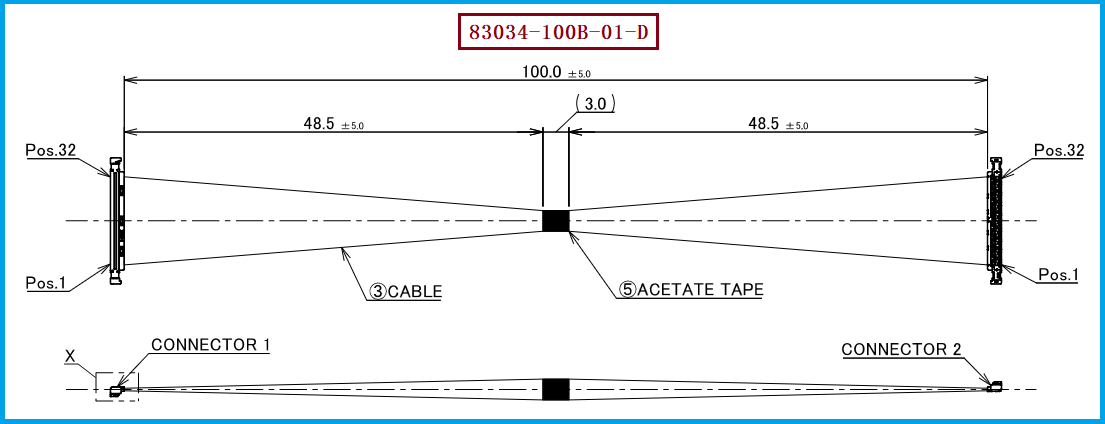

本次介绍的产品型号为I-PEX 83034-100B-01-D，对应CABLINE®-UA II系列32Pin、100mm、1-1结构的极细同轴线束，采用AWG#44、50Ω Micro-Coaxial Cable。其线材端使用的连接器型号为20497-032T-30，属于CABLINE®-UA II 32Pin Plug Housing。I-PEX官方型号表明确列出83034-100B-01-D为“32pin micro-coaxial 44AWG L=100mm 1-1”，并同时列出32Pin的82895、82148、82896等1-N结构型号，因此工程选型时尤其需要确认1-1与1-N的端接结构差异，不能仅凭32Pin和100mm长度判断为同一产品。 对工程师而言，0.3mm级连接器间距与AWG44极细同轴线的组合，有利于在有限空间内完成多通道信号布线；对采购人员而言，83034-100B-01-D的料号、32P、100mm、1-1、AWG44、50Ω以及20497-032T-30等关键参数，应作为替代采购时的基础核对条件。

---

极细同轴线束为什么能够支撑未来高速通信？

未来通信设备对线束的要求并不仅仅是“传得快”，还需要同时解决空间、干扰、密度和信号完整性等问题。极细同轴线的屏蔽层能够为信号提供一定的电磁隔离，配合连接器的屏蔽与接地结构，可以帮助控制高速信号环境中的EMI及串扰问题；CABLINE®-UA II官方资料明确采用多点接地设计，并特别强调其小型Plug能够应用于穿越转轴的结构。官方示例显示，采用约0.29mm外径同轴线制作的26Pin线束可以穿过Φ2.65mm内径的转轴或软管。 这意味着极细同轴线束的价值并不是简单“把线做细”，而是通过细线径、高密度端接、受控阻抗、屏蔽结构以及小型连接器共同解决精密设备内部高速通信问题。对于工程设计来说，这种方案特别适合空间受限且需要多通道高速信号传输的模组连接场景。

---

选型和兼容与替代方案参考及建议

针对I-PEX 83034-100B-01-D的兼容替代开发，建议工程师和采购人员首先锁定CABLINE®-UA II系列、32Pin、100mm、1-1结构以及20497-032T-30线材端连接器，再确认AWG44、50Ω Micro-Coaxial Cable等关键参数，同时进一步核对线材外径、实际阻抗、线束长度、Pin定义、两端方向、屏蔽及固定结构等工程要求。I-PEX官方资料显示，CABLINE®-UA II的AWG44 Micro-Coax对应额定电流为0.19A/contact，而其连接器采用0.3mm Contact Pitch、1.27±0.1mm Mated Height、2.9mm Depth；这些参数对于替代线束的机械兼容和电气设计都具有参考意义。 我们公司可提供：I-PEX 83034-100B-01-D兼容替代线束方案，可根据客户提供的原厂图纸、样品及实际应用要求，对AWG44极细同轴线材、32Pin连接器、100mm长度、1-1端接结构及相关线束工艺进行匹配开发，为工程验证、国产化替代及批量采购提供极细同轴线束制造支持。

---

极细同轴线束的核心价值，是在更小空间里实现更可靠的高速连接
从通信设备和精密电子产品的发展趋势来看，未来内部连接需要同时满足高速、高密度、小型化和抗干扰等多重要求，这也是极细同轴线束持续受到关注的重要原因。I-PEX 83034-100B-01-D采用32Pin、100mm、1-1结构及AWG44 Micro-Coaxial Cable，并配合CABLINE®-UA II 0.3mm间距连接器体系，在有限空间内实现多通道高速信号连接。对于工程师而言，选型不能只看连接器能否匹配，还需要综合验证阻抗、线材结构、信号完整性、屏蔽和机械尺寸；对于采购人员而言，则应重点核对料号、Pin数、AWG、长度、端接形式和连接器型号。我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。随着设备持续向高带宽、轻薄化和高集成度发展，极细同轴线束将继续成为精密电子设备内部高速通信连接的重要组成部分。
