在笔记本显示接口、eDP高速链路以及USB4、DP等高速应用场景中，极细同轴线束（micro coaxial cable）正逐步成为主流连接形式。相较传统排线或FPC方案，极细同轴线束在抗干扰能力、信号完整性（SI）以及高速传输稳定性方面更具优势。本文结合评估型号81421-100B-02-D，从结构组成、连接器设计、应用场景以及选型与替代等方面，对30Pin极细同轴线束进行系统解析。

---

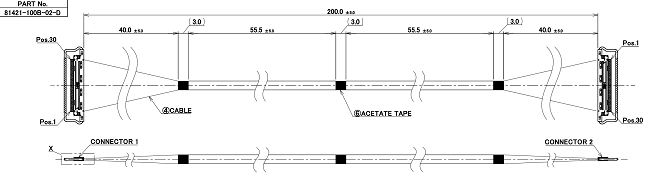

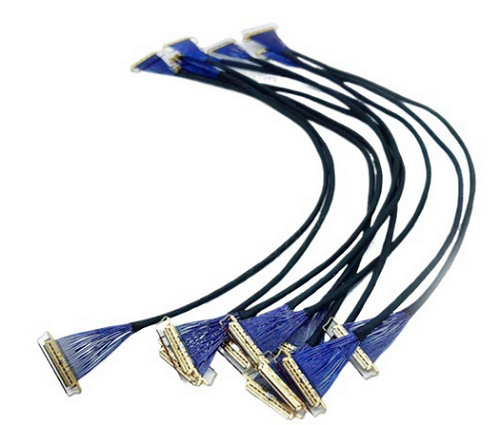

一、I-PEX 81421-100B-02-D线束结构解析（30Pin / 200mm / 1-N）

I-PEX 81421-100B-02-D是一款典型的CABLINE-VS系列评估线束，采用30Pin配置、200mm长度以及1-N连接结构，其核心特点如下：

1.1 导体结构：采用40AWG极细同轴线（micro coax），适用于高密度、高速信号传输场景。

1.2 传输性能：支持高速差分信号传输，可满足eDP、USB4、DP等接口需求。

1.3 屏蔽设计：多层屏蔽结构，有效降低串扰与电磁干扰（EMI），提升整体信号稳定性。

1.4 拓扑结构：1-N连接形式适用于主板到显示模组等典型内部连接架构。

总体来看，该类线束能够在高频环境中实现稳定阻抗控制与低损耗传输，是4K/8K等高分辨率显示系统的重要基础组件。

---

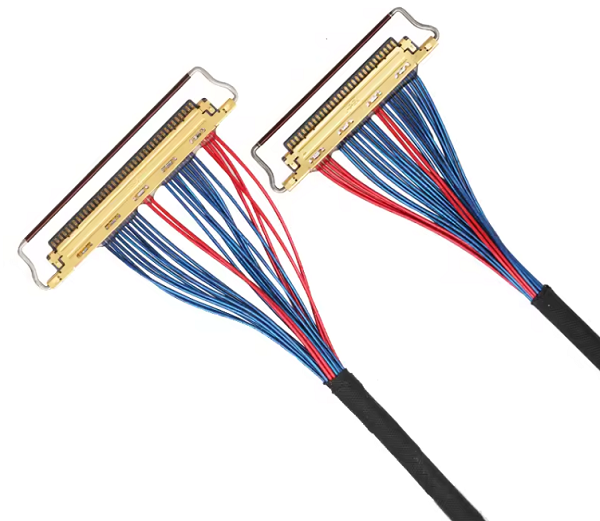

二、核心连接器：20454-230T设计要点解析

该线束搭配的连接器型号为20454-230T，属于CABLINE-VS系列的标准接口，其设计亮点主要体现在以下方面：

(1) 0.5mm间距设计：实现高密度引脚布局，满足轻薄设备对空间的严苛要求。

(2) 机械锁结构（Locking Bar）：相比传统摩擦锁，锁定更可靠，有助于提升连接稳定性与抗振性能。

(3) 高速传输支持：可适配32Gbps级别高速信号，满足新一代高速接口需求。

(4) 水平插接方式：有效降低整体堆叠高度，适用于超薄笔记本及紧凑型设备设计。

从系统设计角度来看，“连接器+极细同轴线束”的组合，本质是在有限空间内实现高速、稳定与低损耗传输的最优解，也是当前笔记本显示接口的主流方案。

---

三、应用场景与设计关键点

基于81421-100B-02-D这类30Pin极细同轴线束，其典型应用包括：

(1) 笔记本eDP屏线连接

(2) 主板与显示模组之间的高速链路

(3) USB4、DP等高速接口内部互连

在实际设计过程中，需要重点关注以下关键因素：

(4) 差分对阻抗控制（常见为85Ω或100Ω）

(5) 线长对信号衰减的影响（200mm通常为性能与布线的平衡点）

(6) 接地与屏蔽结构优化

(7) 插拔可靠性（机械锁与摩擦锁方案差异）

需要注意的是，这些设计要素往往比“是否能够连接”更为关键，直接关系到系统的稳定性及EMI表现。

---

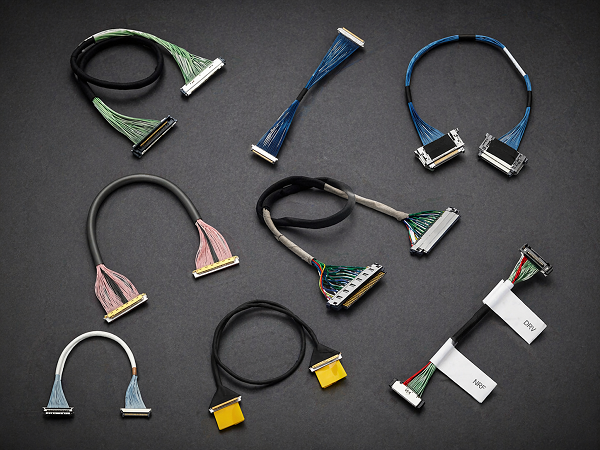

四、选型、兼容与替代方案建议

在进行30Pin极细同轴线束选型时，可从以下几个方面综合评估：

4.1 选型建议：

(1) 高速应用优先选择micro coax方案，而非传统排线

(2) 优先匹配成熟接口体系（如CABLINE-VS生态）

(3) 根据空间需求选择合适的插合高度（如1.0mm级更适合轻薄设备）

4.2 兼容性分析：

(1) CABLINE-VS系列具备一定生态兼容性，同系列连接器可互配

(2) 不同Pin数（20/30/40/50）需严格匹配接口定义

(3) 1-1与1-N结构不可直接替换，应用场景不同

4.3 替代方案建议：

(1) 可优先考虑同系列升级型号（如更高屏蔽规格）

(2) 成本敏感项目可评估国产等效方案

(3) 替代验证重点包括：SI性能（眼图/插损）、插拔寿命及EMI表现

此外，我们具备该类极细同轴线束组件的替代开发与生产能力，可根据客户需求进行定制（如长度调整、屏蔽结构优化、Pin定义设计等），并提供高速性能验证支持。

---

通过对I-PEX 81421-100B-02-D的结构与应用分析可以看出，30Pin极细同轴线束的核心价值在于：在有限空间内实现高可靠的高速信号传输能力。其性能不仅依赖于线材本身，还与连接器设计、结构匹配以及整体SI优化密切相关。在实际项目中，合理选型、重视兼容性并提前规划替代方案，将有助于降低开发风险并提升产品整体稳定性。
