什么是极细同轴线束？从“更细”到高速信号连接

极细同轴线束，是将多根超细同轴电缆按照设备内部的信号数量、连接器规格、线序及长度进行精密加工后形成的线束组件。与普通排线相比，极细同轴线的特点不仅在于线径更小，还在于每根线缆内部具有中心导体、绝缘层、屏蔽层等结构，可以在有限空间内兼顾高速信号传输与抗干扰需求。对于笔记本电脑、平板、显示模组、摄像模组及其他轻薄化设备而言，内部空间越来越紧凑，传统线缆在弯折半径、布线体积和高速信号完整性方面可能面临更多限制，因此极细同轴线束逐渐成为高密度内部连接方案之一。I-PEX CABLINE®-UA II采用0.3mm Pitch、Vertical Right Angle结构，Plug尺寸小巧，并针对穿越转轴等狭窄空间进行了设计，官方资料还展示了外径约0.29mm的同轴线制作的26Pin线束可通过Φ2.65mm内径的转轴或软管。

---

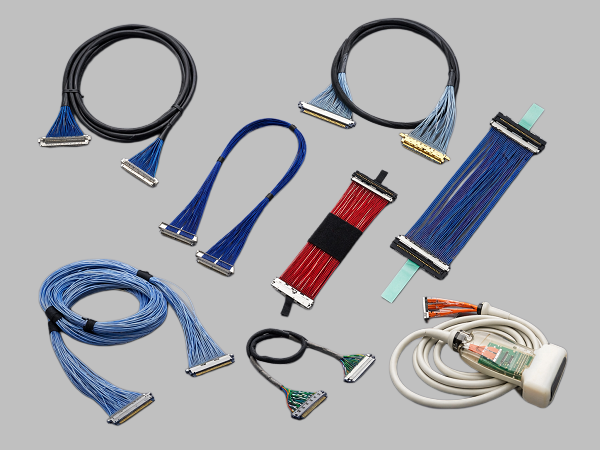

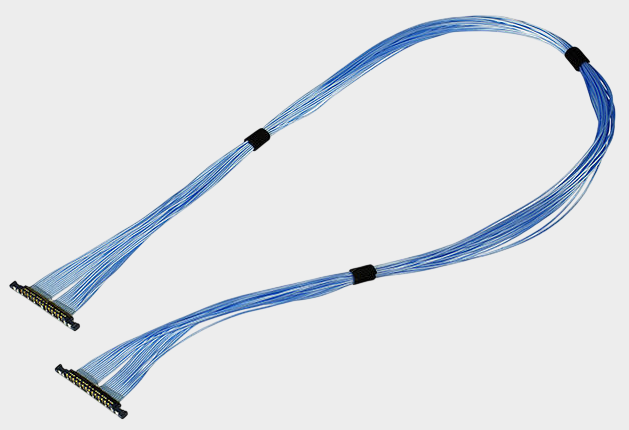

I-PEX 82068-100B-02-D：26P、200MM极细同轴线束方案

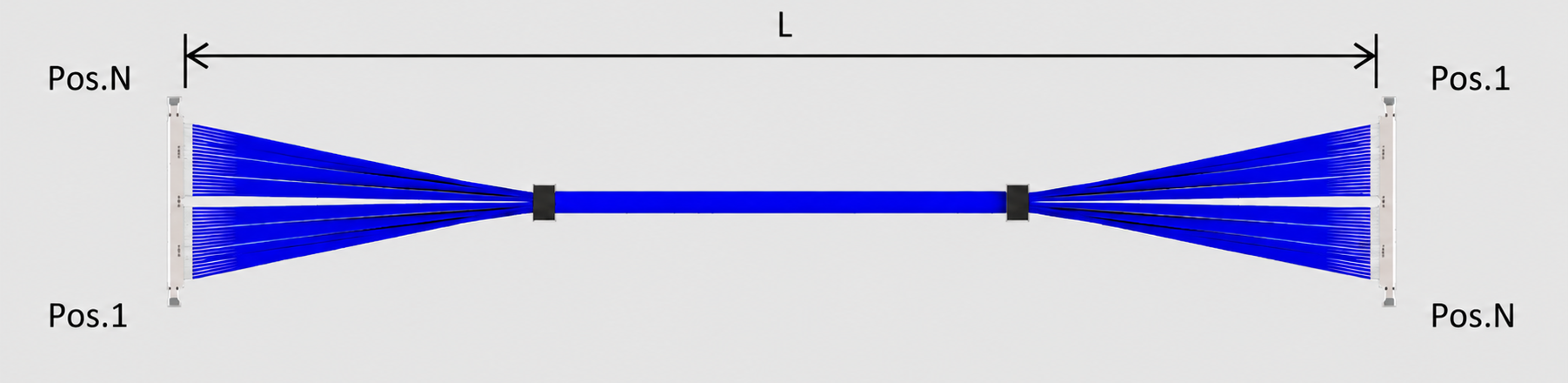

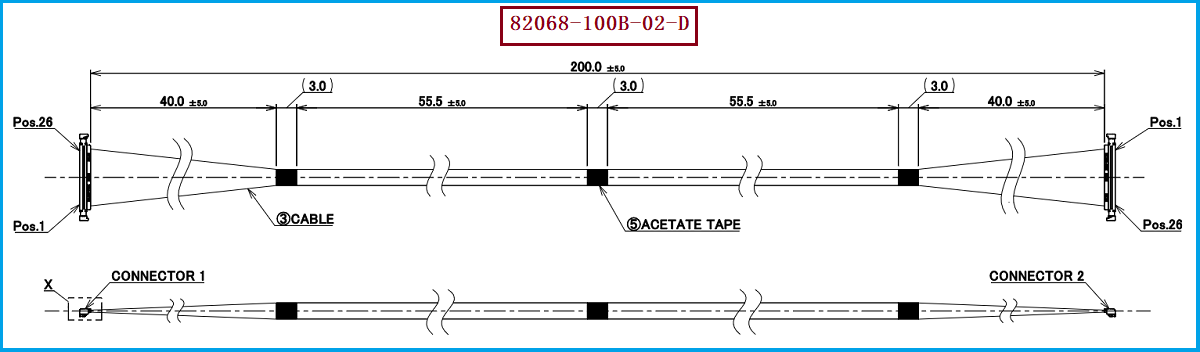

本次介绍的产品型号为 I-PEX 82068-100B-02-D，属于 CABLINE®-UA II 26P极细同轴线束，线束长度为 200MM，连接方式为 1-N。根据对应82068C0工程图纸，该产品采用 AWG#44、50Ω Micro-Coaxial Cable，两端线材端使用的连接器型号为 20497-026T-30，并配套CABLINE®-UA II金属盖 2679-026-10；对应板端配套连接器为 20498-026E-41。其26根极细同轴线采用1-N反向线序，即一端Pin 1对应另一端Pin 26，Pin 2对应Pin 25，以此类推。对于工程师来说，开发替代线束时不能只确认“26Pin+200mm”，还需要同时核对AWG、50Ω阻抗、线序、端部结构及连接器型号。I-PEX官方页面也将82068-100B-02-D列为26Pin、44AWG、200mm、1-N的评估样品线束。

---

为什么极细同轴线束适合高密度高速设备？

极细同轴线束的核心价值，是在有限的设备内部空间中同时解决空间占用、信号传输和电磁干扰控制问题。CABLINE®-UA II采用0.3mm端子间距，配合高度约1.27±0.1mm，支持26P、32P、40P和50P，并采用多点接地设计，通过焊接接触点和机械接触点形成接地路径，从而改善高速信号连接环境。其官方参考传输速度为5Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用。需要注意的是，这些属于连接器平台的参考参数，实际线束能达到的信号性能还需要结合具体线材、长度、阻抗、PCB以及整机SI设计进行验证。因此，对于工程师而言，选择极细同轴线束不能单纯追求“越细越好”，而应在空间、线径、阻抗、传输速率、EMI及机械可靠性之间进行匹配。

---

选型和兼容与替代方案参考及建议

针对 I-PEX 82068-100B-02-D 的兼容替代开发，建议工程师和采购人员重点确认CABLINE®-UA II系列、26Pin、线材端连接器20497-026T-30、200MM长度、AWG#44、50Ω Micro-Coax、1-N线序以及两端端部尺寸等关键参数。如果只是更换供应商，优先保持原有连接器接口、Pin数量、线序和线长不变，再根据实际项目需求验证线材外径、阻抗、插损、回损、串扰、耐压、绝缘及机械可靠性等指标。需要特别注意，CABLINE®-UA II平台虽然支持AWG42/AWG44/AWG46 Micro-Coax，但82068-100B-02-D原图纸对应的是AWG#44、50Ω Micro-Coax，因此替代开发不能简单将系列可选规格等同于该具体料号的原始规格。我们公司可提供：I-PEX 82068-100B-02-D兼容替代线束方案，可依据客户原有图纸、样品或整机安装要求，对极细同轴线材、连接器端接、线序、长度及端部结构进行匹配开发，为工程验证、样品打样及批量采购提供线束替代方案。

---

极细同轴线束是小型化高速设备的重要连接方案
从 I-PEX 82068-100B-02-D 可以看到，现代电子设备内部线束已经不仅是简单的“导线连接”，而是需要同时满足小型化、高密度、高速信号、EMI控制和精密装配要求的功能性连接组件。该型号采用CABLINE®-UA II 26P结构，使用20497-026T-30连接器端、AWG#44 50Ω Micro-Coax，并提供200MM长度的1-N线束方案，适合对内部空间和高速信号连接有较高要求的设备。对于工程师，重点是准确匹配接口、线材和信号性能；对于采购人员，则应进一步确认型号对应关系、尺寸、线序、质量标准及批量供货能力。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。通过针对原厂规格进行一对一参数核对，可以为 I-PEX 82068-100B-02-D 的兼容替代和国产化供应提供更清晰的选型依据。
