30Pin超细连接结构，兼顾空间与信号传输需求

在笔记本电脑、医疗设备、工业视觉以及精密成像设备中，内部连接空间不断缩小，但信号通道数量和传输要求却在持续提升。I-PEX CABLINE®-UX II系列正是针对这类空间受限场景设计的极细同轴线连接方案，其连接器采用0.25mm超窄间距、90°出线垂直插拔结构，可提供30、34、40、50 Pin等规格，并具有约1.04mm的嵌合高度。对于工程师而言，这种小型化结构能够减少连接器占用空间，并适应转轴、细小管路及紧凑设备内部布线；对于采购人员而言，明确连接器系列、Pin数、线径、长度和配线方式，则是进行兼容替代时的重要依据。此次对应的产品为I-PEX 83048-100B-01-D极细同轴线束，属于CABLINE®-UX II 30Pin、300mm、1-1配线规格，线材端连接器采用20532-030T-02，连接器为30PIN、0.25MM Pitch。

---

为什么内窥镜制造商都用极细同轴线？

内窥镜内部空间非常有限，同时又需要在镜头、摄像模组与后端处理电路之间传输图像及控制信号，因此连接线不仅要“细”，还要兼顾柔韧性、信号完整性和空间利用率。相比普通电缆，极细同轴线能够在更小的外径下实现独立信号通道及屏蔽结构，更适合穿过狭窄通道、弯曲区域和精密机构。尤其对于医疗成像设备而言，摄像头模组尺寸越来越小，而图像分辨率和数据量不断增加，传统较粗线缆容易带来空间占用、弯折半径和EMI干扰等设计压力。因此，极细同轴线束逐渐成为精密成像设备内部高速信号连接的重要方案。CABLINE®-UX II本身也强调小型化Plug结构和转轴穿越能力，I-PEX资料甚至给出了采用约0.24mm外径同轴线制作的40Pin线束通过Φ2.66mm内孔空间的参考示例，这种设计理念同样适用于内窥镜、微型摄像模组及其他精密电子设备。

---

83048-100B-01-D线束参数与工程选型重点

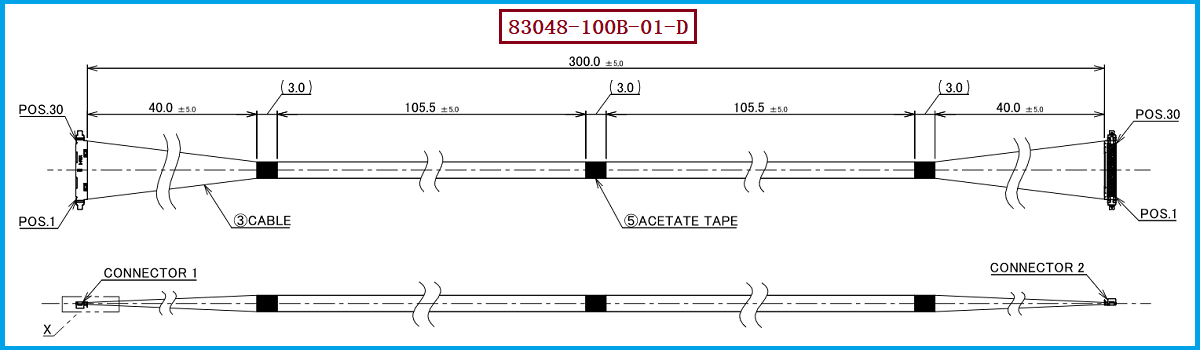

对于工程师和采购人员而言，I-PEX 83048-100B-01-D的核心识别信息主要集中在“30Pin、300mm、1-1、AWG46 Micro-Coax”这几个维度。该型号采用CABLINE®-UX II连接方案，线材端连接器型号为20532-030T-02，连接器规格为30PIN、0.25MM Pitch，两端采用1-1对应关系。I-PEX官方页面同时列出了83048对应的30 Pin、300mm、1-1 Harness，并明确CABLINE®-UX II支持AWG44、AWG46 Micro-Coax，其中AWG46的额定电流为0.1A/contact。 对实际项目而言，除了核对料号，还应重点确认连接器Pin数和Pitch、Micro-Coax线规及阻抗、线束长度、1-1配线关系、出线方向、屏蔽接地结构以及设备内部的弯折和安装空间。只有这些关键条件同时匹配，替代线束才能真正满足原设备的装配和信号传输要求。

---

选型和兼容与替代方案参考及建议

如果项目原本采用I-PEX CABLINE®-UX II 30Pin线束，建议采购和研发人员不要只根据“30Pin”进行替代，而应以连接器系列+连接器料号+Pin数+Pitch+线材规格+线长+配线方式+屏蔽结构进行综合核对。本次对应的原参考型号为83048-100B-01-D，配套线材端连接器为20532-030T-02，30PIN、0.25MM Pitch，线束长度为300mm，属于1-1结构。I-PEX官方资料还显示，该系列30Pin 1-1 Harness同时存在100mm、200mm和300mm规格，因此实际项目中如果设备结构发生变化，也可以进一步根据长度需求进行选型。 我们公司可提供：I-PEX 83048-100B-01-D兼容替代线束方案，可根据客户提供的原线束样品、产品料号、连接器型号、Pin数、Pitch、AWG规格、长度及配线定义进行极细同轴线束的生产制造，为工程师提供兼容替代开发支持，也为采购人员提供国产化、备选供应及批量采购方案参考。

---

小型化设备连接，核心是“尺寸、信号与可靠性”的平衡
随着医疗内窥镜、微型摄像头、工业视觉、精密仪器及其他小型化电子设备不断发展，内部线束需要在越来越有限的空间内承担更多高速信号连接任务。I-PEX 83048-100B-01-D所采用的CABLINE®-UX II方案，以0.25MM Pitch、30PIN、AWG46 Micro-Coax、300mm、1-1配线为主要特征，在紧凑结构和极细线缆应用方面具有较强的适配性。我是【雷速极细同轴线束网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。对于需要进行替代、国产化或第二供应商开发的项目，建议工程师和采购人员从完整料号及实际结构参数出发进行核对，而不是仅比较Pin数或外观。我们公司专注于极细同轴线束生产制造，可围绕连接器匹配、线材规格、长度、配线定义及屏蔽结构，为客户提供相应的兼容替代线束制造方案。
