极细同轴线束为什么需要重点关注EMI屏蔽？

在笔记本电脑、显示模组、摄像头模组、VR/AR设备及其他高密度电子设备中，极细同轴线束不仅承担高速信号传输任务，同时还处于主板、显示屏、摄像模组及其他高速电路之间的复杂电磁环境中。随着信号速率不断提高，线束如果屏蔽结构、接地路径或端部连接处理不合理，就可能受到外部电磁干扰，也可能产生串扰，从而影响信号完整性和系统稳定性。以本次产品为例，I-PEX 83035-100B-01-D属于CABLINE®-UA II系列32Pin、1-1结构的Micro-Coaxial极细同轴线束，长度为200mm，采用AWG44极细同轴线；其配套线材端连接器为20497-032T-30。I-PEX官方资料明确指出，CABLINE®-UA II采用多点接地设计，具有良好的抗EMI性能，同时连接器采用0.3mm Contact Pitch、Vertical Right Angle结构，配合高度为1.27±0.1mm，适合空间受限的高密度电子设备。

---

83035-100B-01-D的EMI屏蔽效果到底有多强？

判断一条极细同轴线束的EMI能力，不能只看“有没有屏蔽层”，还需要综合考察同轴线自身的屏蔽结构、连接器金属结构、屏蔽层与连接器之间的接地连续性以及PCB端的接地设计。CABLINE®-UA II官方产品详情明确展示了其多点接地设计，包括焊接接触点和机械接触点，通过多个接地点形成相应的屏蔽接地路径，这对于降低高速信号连接过程中受到的电磁干扰具有积极作用。需要特别说明的是，I-PEX官方同时将该系列的“Full EMI Shielding（ZenShield®）”标注为No，因此工程应用中更准确的说法应当是“采用多点接地设计，具有良好的抗EMI性能”，而不是直接宣称其具备完整ZenShield全屏蔽结构。至于具体屏蔽衰减多少dB，则应以对应线材、连接器、PCB及整机系统条件下的实际EMI测试结果为准，不能仅凭连接器型号推导出一个固定数值。

---

从工程师视角看，83035这款线束的结构与高速信号价值在哪里？

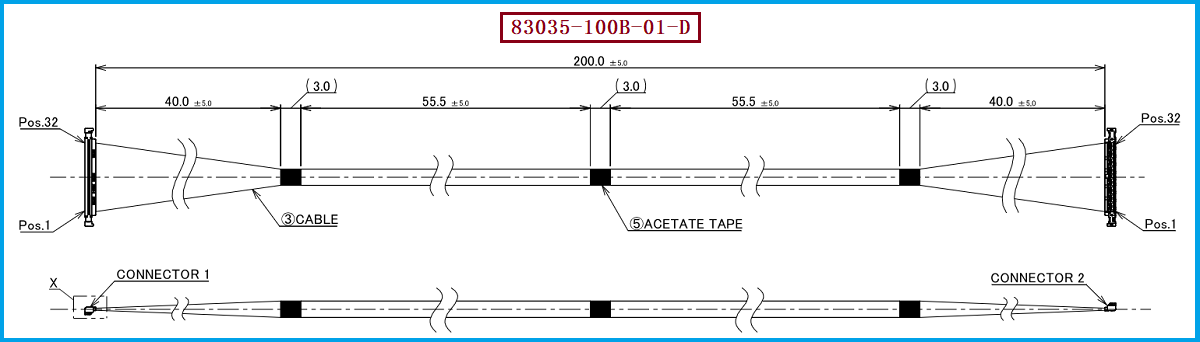

I-PEX 83035-100B-01-D采用32P、1-1直通结构，标称长度200MM，对应CABLINE®-UA II连接器平台；其线材端使用的连接器型号为20497-032T-30，官方推荐的32Pin Plug Cable Assembly为20496-032T-40，并配套2679-032-10 Metal Cover及20498-032E-41 Receptacle。CABLINE®-UA II采用0.3mm间距、2.9mm深度及小型化Plug结构，官方给出的参考传输性能为5Gbps/lane NRZ，参考应用包括USB 3.1 Gen 1、V-by-One HS 1.4、HDMI 1.3、eDP及MIPI相关标准；同时支持AWG42、AWG44、AWG46 Micro-Coaxial Cable。对于工程师而言，这意味着在选择替代线束时，不能只关注“32Pin+200mm”这两个参数，还需要同步确认AWG规格、阻抗、线材外径、端接方式、屏蔽接地路径、线序以及实际高速信号完整性。

---

选型和兼容与替代方案参考及建议

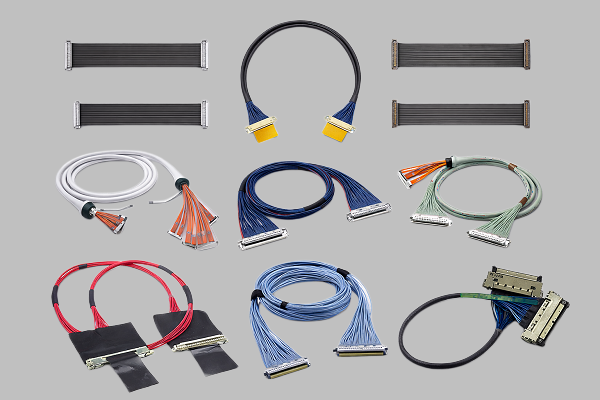

对于已经采用CABLINE®-UA II 32P结构的设备，如果需要寻找国产兼容替代极细同轴线束，建议首先以I-PEX 83035-100B-01-D、32P、1-1、200MM、AWG44 Micro-Coaxial作为规格识别基础，再核对设备PCB端对应的CABLINE®-UA II Receptacle以及线材端20497-032T-30等连接器组件，同时确认实际装配方向、线序、线长公差、端部Bonding及屏蔽接地要求。I-PEX官方型号页面也将83035列为CABLINE®-UA II 32Pin、44AWG Micro-Coaxial、L=200mm、1-1的评估线束型号，因此在进行替代开发时，可以按照原图纸尺寸及电气要求进行逐项匹配，而不是简单按照外观寻找相似产品。我们公司可提供：I-PEX 83035-100B-01-D兼容替代线束方案，可根据客户设备的连接器、Pin数、线材规格、长度及端部结构要求进行极细同轴线束开发与生产，为工程验证、样品打样及批量采购提供对应的国产替代方案。

---

EMI性能需要“线材+连接器+接地+工艺”共同保证
对于I-PEX 83035-100B-01-D极细同轴线束而言，其EMI性能并不是单纯由某一个零部件决定，而是由Micro-Coaxial线材屏蔽结构、连接器金属结构、多点接地、端部加工以及PCB接地设计共同影响。CABLINE®-UA II的优势在于0.3mm高密度连接、小型化结构以及官方明确强调的多点接地抗EMI设计；而对于实际项目，真正的屏蔽效果仍应通过对应应用环境下的EMI、串扰及信号完整性测试进行验证。对于工程师来说，应重点关注结构、阻抗、线序和SI/EMI表现；我是【雷速极细同轴线束网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系：张经理 18913228573（微信同号）。对于采购人员来说，则应重点核对83035-100B-01-D、20497-032T-30、200MM、32P、1-1、AWG44等关键规格，从而确保国产替代产品不仅“能装上”，还能够满足实际设备的电气与可靠性要求。
