40Pin、100MM极细同轴线束，为什么需要重点关注EMI？

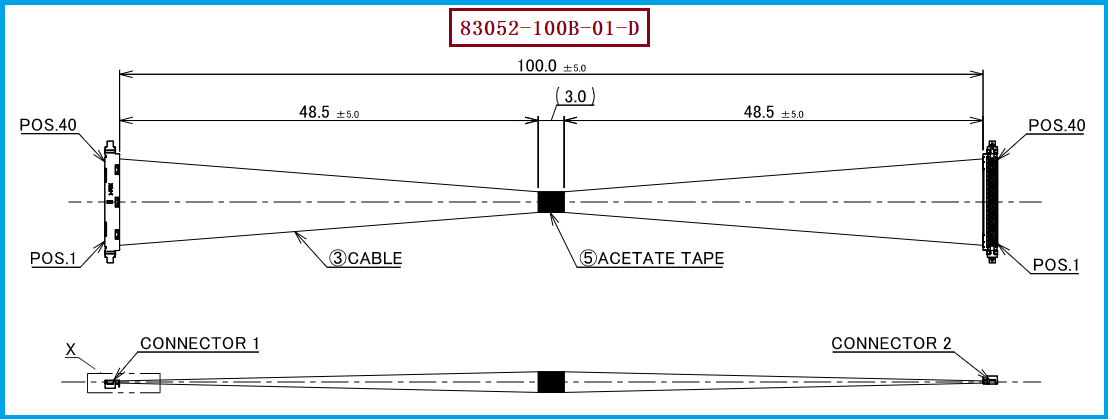

在高速显示、高速数据传输以及空间高度受限的电子设备中，线束不仅承担信号传输功能，还会直接影响整机的EMI与信号完整性。本文对应的产品为 I-PEX 83052-100B-01-D，属于CABLINE®-UX II系列40Pin Micro-Coaxial极细同轴线束，采用46AWG极细同轴线、100MM长度、1-1线序，线材端使用的连接器型号为 20532-040T-02-1。I-PEX官方资料显示，CABLINE®-UX II采用0.25mm Contact Pitch、Vertical（Right Angle）结构，并通过多点接地设计提供EMC解决方案。对于工程师而言，这意味着评价一款极细同轴线束时，不能只看“线有多细”，还需要关注线材屏蔽、连接器屏蔽以及接地路径是否能够形成完整的EMI控制体系。

---

极细同轴线的EMI屏蔽效果，关键不只是“有屏蔽层”

极细同轴线采用中心导体、绝缘层、屏蔽层等结构，使高速信号在相对受控的电磁环境中传输。CABLINE®-UX II的一个重要特点，是将Wire Shield、Ground Bar、Plug Shell、Receptacle Shell以及PCB形成连续的接地连接路径，即“线材屏蔽层→接地条→Plug外壳→Receptacle外壳→PCB”。这样的结构设计有利于保持屏蔽连续性，降低高速信号传输过程中的EMI干扰，并改善信号完整性。对于40Pin 83052-100B-01-D而言，46AWG Micro-Coaxial线材与连接器的多点接地结构共同构成其EMC设计基础。需要注意的是，I-PEX官方明确将该系列“Full EMI Shielding（ZenShield®）”标注为“No”，因此更准确的表述应是多点接地与屏蔽路径设计有助于EMI控制，而不能简单理解为采用ZenShield®全屏蔽结构。

---

0.25mm Pitch+极细同轴结构，让高速信号与EMI控制兼顾

对于工程师来说，极细同轴线束的EMI性能必须与空间尺寸、高速传输能力同时考虑。CABLINE®-UX II采用0.25mm超窄Pitch，40Pin版本连接器深度约2.4mm，配合高度为1.04 +0.06/-0.1mm，同时支持AWG44、AWG46 Micro-Coaxial Cable；官方给出的参考传输速度为5Gbps/lane NRZ，并列出USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用。I-PEX还给出了40Pin线束采用约0.24mm外径同轴线时，可通过约Φ2.66mm转轴或软管内孔的模拟参考。这说明该方案并非单纯追求“屏蔽越强越好”，而是在极细线径、高密度连接、狭小空间布线和高速信号传输之间进行综合设计。

---

选型和兼容与替代方案参考及建议

如果工程师或采购人员需要寻找 I-PEX 83052-100B-01-D的兼容替代线束，建议首先确认40Pin、100MM、46AWG Micro-Coaxial、1-1线序以及连接器接口等关键条件，同时进一步确认线材外径、阻抗、屏蔽结构、线序、出线方向和实际高速信号性能。该产品使用的线材端连接器型号为 20532-040T-02-1，I-PEX官方推荐料号中也明确列出40Pin Plug Housing 20532-040T-02-1。 我们公司可提供：I-PEX 83052-100B-01-D兼容替代线束方案，可依据客户图纸、样品及实际装配需求，对40Pin、100MM长度、极细同轴线材及连接器端结构进行匹配开发；对于高速信号项目，还可以结合实际系统要求重点验证阻抗、信号完整性及EMI表现，而不是仅进行外观尺寸替换。

---

判断EMI屏蔽效果，最终要看完整线束系统
I-PEX 83052-100B-01-D的EMI控制优势主要来自极细同轴线本身的屏蔽结构，以及CABLINE®-UX II连接器所采用的多点接地路径。对于工程师来说，真正需要关注的是“线材屏蔽层—连接器—接地—PCB”是否形成连续、可靠的屏蔽与接地体系；对于采购人员来说，则应避免仅凭Pin数、长度和连接器外形寻找低价替代，而应同步确认线材规格、阻抗、线径、线序及EMC/高速信号要求。我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。需要强调的是，I-PEX官方资料没有给出该具体83052-100B-01-D的EMI屏蔽衰减dB数值，因此实际EMI性能仍应通过整机及具体线束条件进行测试验证。基于极细同轴线束制造能力，我们公司可围绕 83052-100B-01-D提供兼容替代及定制化线束开发服务，为客户提供从样品验证到批量生产的解决方案。
