50P高密度设计，满足小型化设备内部连接需求

随着笔记本电脑、平板电脑、显示模组、摄像模组及其他精密电子设备不断向轻薄化、小型化方向发展，设备内部能够留给线束的空间越来越有限，对线缆的尺寸、连接器体积、信号通道数量以及布线方式提出了更高要求。本次对应的产品为 I-PEX CABLINE®-UA II 50P极细同轴线束，产品料号为82971-100B-02-D，线束长度为300MM，线材端使用的连接器型号为20497-050T-30。CABLINE®-UA II采用0.3mm Contact Pitch、Vertical Right Angle结构，支持26P、32P、40P和50P配置，其中50P连接器宽度按照官方规格公式约为20mm，适合高密度信号连接场景。 对工程师而言，这类50P极细同轴线束能够在有限空间内实现多通道信号集中传输；对采购人员而言，明确到具体料号、Pin数、连接器型号和线束长度，则更有利于进行BOM核对、样品验证及国产兼容替代评估。

---

极细同轴线束的工作原理：在有限空间内实现稳定的高速信号传输

极细同轴线束的基本工作原理，是利用每一根微型同轴线内部的中心导体传输电信号，绝缘层进行电气隔离，外围屏蔽层抑制外部电磁干扰并降低相邻信号之间的串扰影响，再通过两端连接器将多个独立信号通道连接到PCB或其他电子模块。对于高速信号而言，线缆并不只是“把电流从A点传到B点”，还涉及阻抗连续性、信号衰减、回波损耗、串扰以及EMI等问题，因此线材结构、连接器端接和线束加工工艺需要协同匹配。CABLINE®-UA II官方资料显示，该系列支持AWG42、AWG44、AWG46 Micro-Coaxial Cable，并提供5Gbps/lane NRZ的参考传输能力，同时采用多点接地设计以改善EMI性能。 对于本款 82971-100B-02-D，其对应图纸采用50根AWG#44、50Ω Micro-Coaxial Cable，因此在进行兼容替代时，不能只关注“50P、300mm”这些外部参数，还应重点关注线规、阻抗、连接器端接、Pin定义及整体信号完整性。

---

82971-100B-02-D产品结构与工程应用：兼顾超薄空间与多通道信号连接

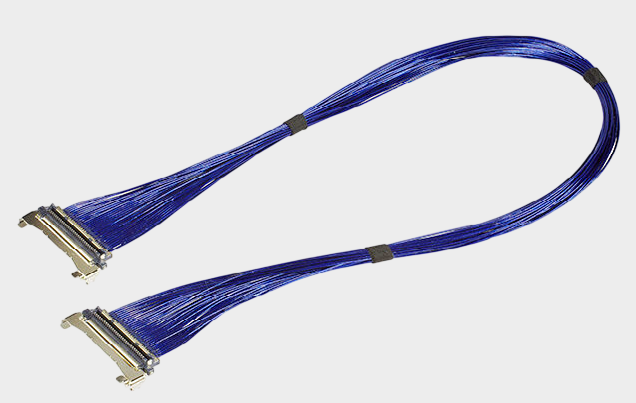

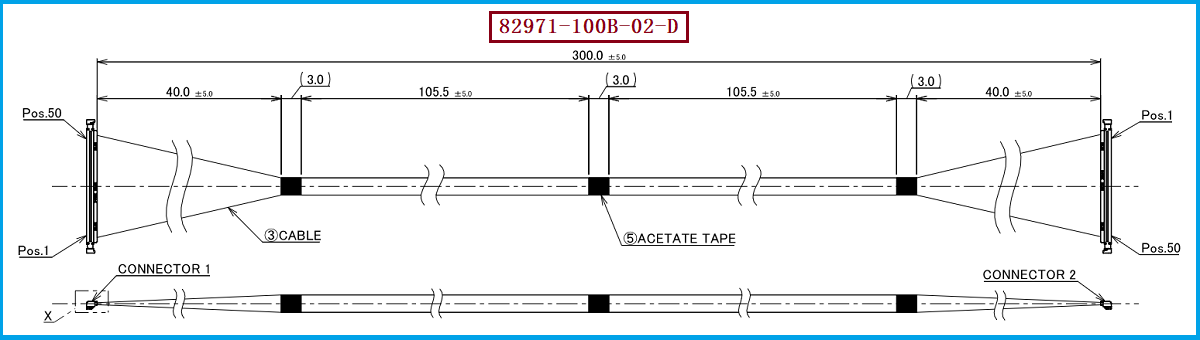

从具体产品结构来看，82971-100B-02-D属于CABLINE®-UA II 50P极细同轴线束，长度为300MM，线材端配套20497-050T-30 Plug Housing Assembly，并配合对应的金属盖及50P连接结构完成线束装配。I-PEX官方资料显示，CABLINE®-UA II具有1.27±0.1mm的插合高度、2.9mm深度，并采用小型Plug设计；官方还展示了使用约0.29mm外径同轴线制作的26P线束穿过Φ2.65mm转轴或软管内孔的应用示例，体现了该系列面向狭小空间和穿轴布线的设计思路。 因此，在笔记本电脑显示屏、显示模组、摄像模组、转轴区域及其他高密度电子设备内部，工程师可以重点从安装空间、弯折路径、信号速率和连接器布局等方面进行匹配；采购人员则可根据82971-100B-02-D、20497-050T-30、50P、300MM等关键识别信息进行供应商询价和替代样品确认。我们公司可提供：82971-100B-02-D兼容替代线束方案，可根据客户实际设备结构、线长、Pin数、线材规格及连接器要求进行极细同轴线束产品开发与制造。

---

选型和兼容与替代方案参考及建议：不要只看料号，还要核对完整接口参数

对于需要替换I-PEX CABLINE®-UA II系列线束的客户，建议工程师在选型时重点核对连接器系列、Pin数量、连接器型号、线材类型、AWG、阻抗、线束长度、两端端接方式以及设备内部走线路径。本产品对应的核心识别参数为：I-PEX 82971-100B-02-D、50P、300MM、20497-050T-30；I-PEX官方页面同时列出的CABLINE®-UA II 50P标准评估Harness还包括82970-100B-02-D（100mm）和82445-100B-02-D（200mm），而82971对应300mm规格。 在国产兼容替代开发中，如果客户原设计使用的是82971-100B-02-D，建议以原线束实物、2D图纸或BOM为基础，对连接器外形尺寸、端子排列、Pin定义、Micro-Coax线材规格、阻抗、长度公差及固定方式进行逐项确认，而不是仅按照“50P极细同轴线”进行简单替换。我们公司可针对客户提供的I-PEX型号、图纸或样品，进行同规格兼容替代、线长调整、Pin数调整以及定制化极细同轴线束开发，帮助工程端降低重新设计连接结构的工作量，也方便采购端建立稳定的国产供应渠道。

---

以具体型号为基础，实现极细同轴线束国产兼容替代
I-PEX CABLINE®-UA II 82971-100B-02-D是一款面向高密度、小型化电子设备内部连接的50P、300MM极细同轴线束，其线材端使用20497-050T-30连接器结构，并以Micro-Coaxial Cable实现多通道高速信号传输。CABLINE®-UA II本身具有0.3mm Pitch、小型化Vertical Right Angle结构、多点接地及EMI设计，并支持多种Pin数和Micro-Coax线规，为狭小空间内的高速信号连接提供了相应的产品方案。 对于正在寻找I-PEX同系列线束替代方案的工程师和采购人员，可以以82971-100B-02-D为明确的选型入口，从连接器、线材、阻抗、长度及端接结构等多个维度进行兼容性验证。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。我们公司专业生产制造极细同轴线束，可提供82971-100B-02-D兼容替代线束方案，为客户提供从样品打样、规格匹配到批量制造的国产极细同轴线束解决方案。
