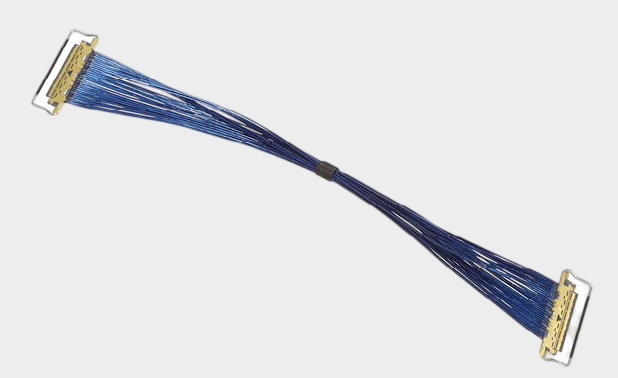

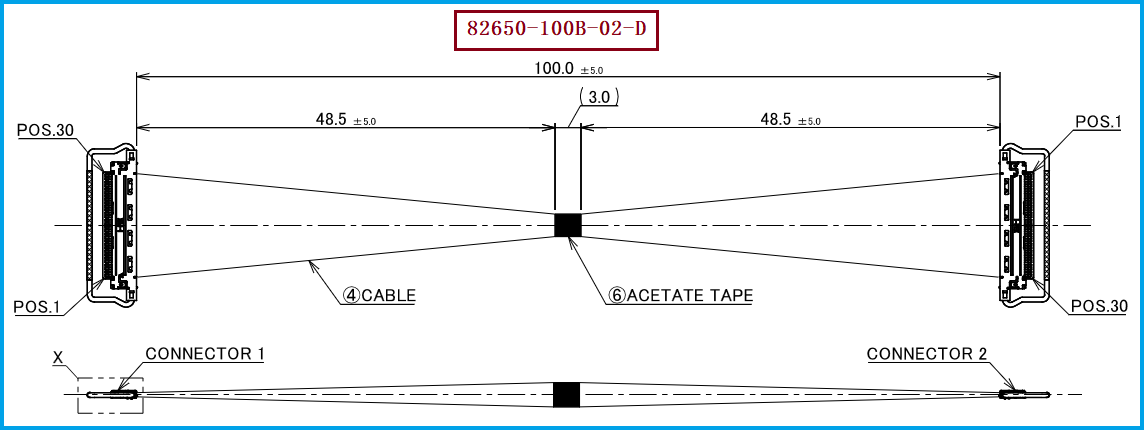

I-PEX 82650-100B-02-D 极细同轴线束产品介绍

在笔记本电脑、工业相机、机器视觉、高速显示及AI设备等产品中，内部高速信号传输既要求线束足够纤细，又要求具备稳定的阻抗和良好的抗干扰能力。I-PEX 82650-100B-02-D 是 CABLINE®-CA 系列对应的一款极细同轴线束产品，采用 30Pin、Micro-Coaxial、AWG40、100mm长度、1-N线位定义的配置，线材端使用的连接器型号为 20634-130T-02。对于工程师而言，这类产品的价值不仅在于“小”，更在于能够在有限的设备内部空间中兼顾高速信号传输、布线灵活性和连接可靠性；对于采购人员而言，则需要重点关注产品料号/型号、Pin数、线径、长度、线位定义以及连接器匹配关系，从而避免采购到规格相近但无法直接替换或验证的产品。

---

为什么极细同轴线多用PTFE护套？

在高速极细同轴线中，护套材料并不是简单的机械保护层，而会间接影响线材的电气性能、耐温性能以及长期可靠性。PTFE（聚四氟乙烯）具有较低的介电常数、较低的介质损耗以及良好的高频特性，因此非常适合应用于高速、小型化同轴传输结构。对于极细同轴线而言，导体、绝缘层、屏蔽层以及外护套之间的尺寸都非常有限，如果绝缘介质的电气特性不稳定，就可能影响特性阻抗、信号损耗和高速信号完整性。PTFE同时具有较好的耐高低温性能、耐化学腐蚀性和较低的摩擦特性，有利于极细线材在设备内部进行弯曲、穿线和装配。因此，在工程设计中采用PTFE类低损耗绝缘材料，是兼顾高速传输、小型化、耐温和可靠性的一种常见技术路线。不过需要注意，实际线材的绝缘材料、结构尺寸和阻抗指标仍应以具体线材规格书及验证数据为准，不能仅依据“PTFE护套”判断整条线束的高速性能。

---

从工程师和采购视角看，82650-100B-02-D应该关注什么？

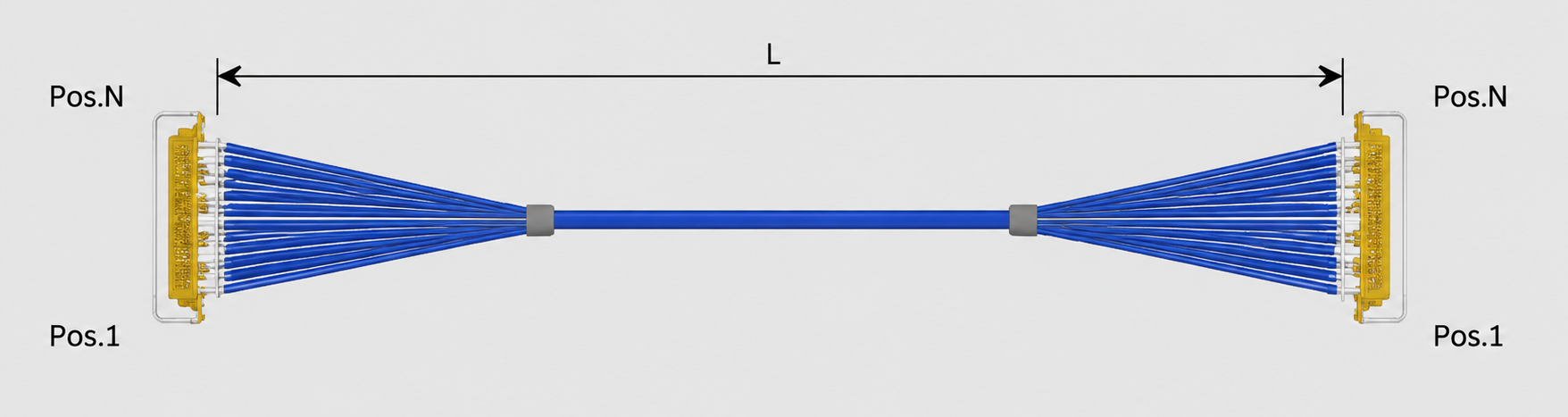

对于工程师来说，选用或开发与 I-PEX 82650-100B-02-D 对应的替代线束时，需要首先确认连接器接口是否匹配。本产品线材端连接器型号为 20634-130T-02，对应30Pin CABLINE-CA连接方案，同时还需要确认极细同轴线规格、线束长度、Pin Assignment以及设备内部实际走线空间。其中，本款产品的线位定义为1-N，即线束两端按照1到N的对应方式进行线位配置，工程师在PCB端进行信号映射时应特别确认Pin定义，避免出现通道错位。对于采购人员，则建议不要只按照“30Pin极细同轴线束”进行采购，而应将I-PEX 82650-100B-02-D、20634-130T-02、1-N线位定义以及实际长度/线径要求作为完整的采购与替代确认条件。尤其在高速信号应用中，连接器、线材、端接工艺和阻抗控制属于一个完整系统，单纯更换其中一个环节可能导致最终性能出现差异。

---

选型和兼容与替代方案参考及建议

如果项目正在寻找 I-PEX 82650-100B-02-D 的国产兼容替代方案，建议以“连接器接口兼容+线材结构匹配+线位定义一致+高速性能验证”为核心进行评估。对于本款产品，重点对应 30Pin、AWG40、100mm、1-N等配置，并配套使用 20634-130T-02 连接器型号。实际替代开发过程中，还应根据设备空间确认线束外径、弯曲半径、出线方向及固定方式，并通过阻抗、插损、回损、串扰等高速信号项目进行验证，而不是仅比较外观尺寸。我们公司可提供：I-PEX 82650-100B-02-D 兼容替代线束方案，可围绕极细同轴线材、连接器端接、线位定义及线束长度等要求进行定制开发，为工程师提供样品验证及量产导入所需的极细同轴线束解决方案，也可根据客户实际应用需求进行规格调整。

---

极细同轴线束的核心是“小尺寸”与“高性能”的平衡
从 I-PEX 82650-100B-02-D 这类30Pin极细同轴线束可以看到，现代电子设备内部连接已经不再只是追求“能够连接”，而是需要同时满足小型化、高速传输、阻抗稳定、抗干扰、可靠端接和灵活布线等多重要求。PTFE等低损耗绝缘材料之所以受到极细同轴线应用关注，正是因为高速信号传输对介质损耗和电气稳定性的要求越来越高。对于工程师而言，应重点关注线材结构、阻抗、连接器匹配和线位定义；对于采购人员而言，则应从完整产品料号/型号和实际规格出发进行兼容替代评估。我是【雷速极细同轴线束网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。围绕 I-PEX 82650-100B-02-D，通过专业的极细同轴线束制造和端接工艺，可以为高速显示、工业视觉、摄像模组及其他高密度电子设备提供更加灵活的国产替代选择。
