极细同轴线为什么比普通线贵？核心在“精度”而不是“线材多”

对于工程师和采购人员来说，极细同轴线束的价格通常不能简单按照“线有多长、用了多少铜”来判断。与普通线材相比，极细同轴线需要在更小的外径中完成导体、绝缘层、屏蔽层等结构的精密加工，同时还要兼顾阻抗一致性、高速信号传输、柔韧性以及端部微型化加工，因此制造难度和良率控制要求更高。尤其在30Pin、40Pin甚至50Pin高密度线束中，每根线都需要精准端接，任何一根线的加工偏差都可能影响整条线束的性能。以 I-PEX CABLINE®-UX II 为例，其连接器采用 0.25mm Pitch、90°垂直插拔结构，并面向小型化、高速信号应用设计，这类超小型连接方案本身就对线束制造精度提出了更高要求。

---

I-PEX 83047-100B-01-D：30Pin、46AWG、200mm的高密度极细同轴线束

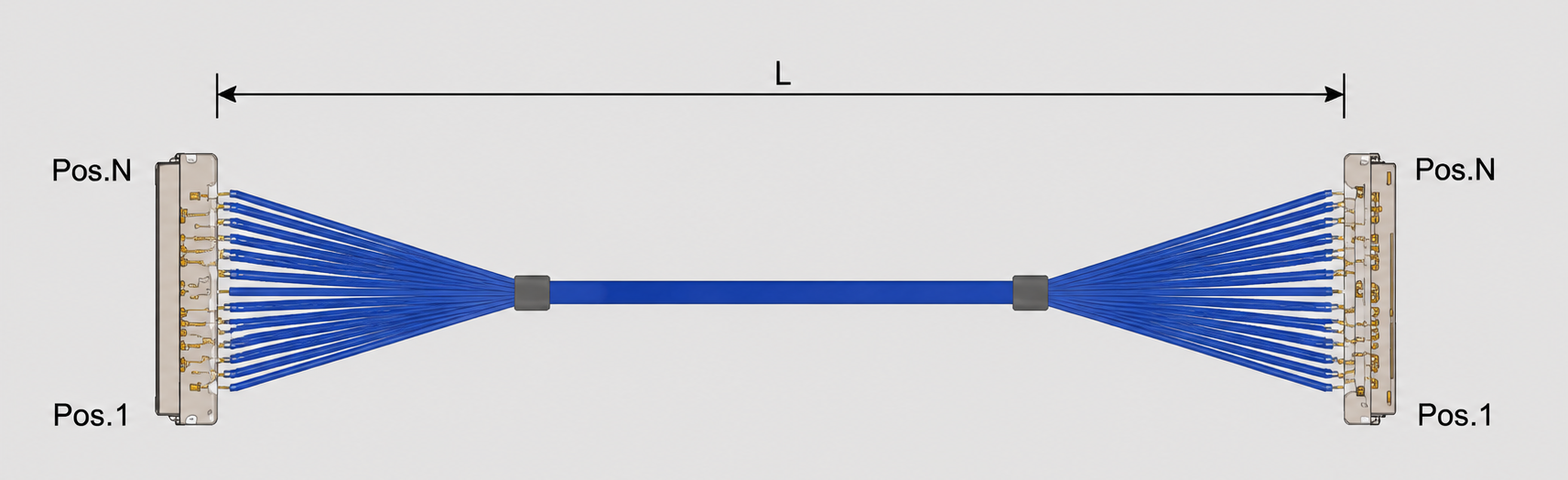

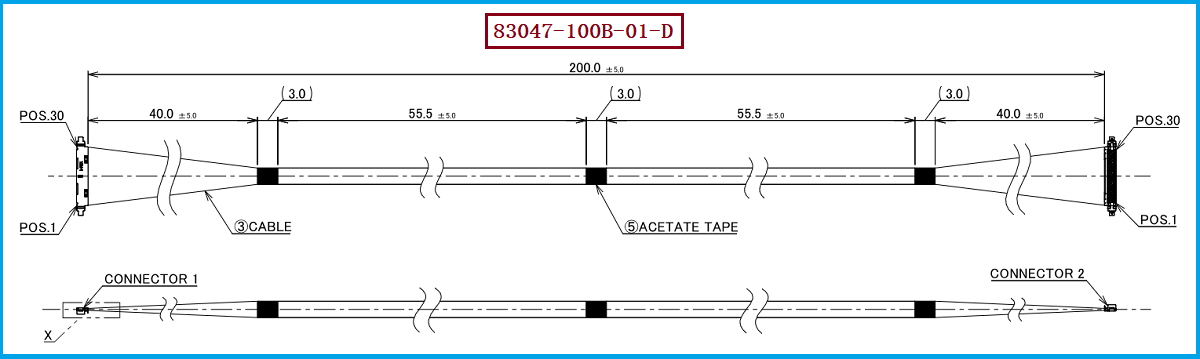

本次介绍的 I-PEX 83047-100B-01-D 是 CABLINE®-UX II 系列30Pin极细同轴线束，采用 30根AWG#46、50Ω Micro-Coaxial Cable，标称长度为 200mm，线位定义为 1-1，即Connector 1的Pin 1对应Connector 2的Pin 1，依次实现Pin 1～Pin 30的一一对应。该线束端部使用 20532-030T-02 Plug Housing，配合图纸中的金属外壳等组件完成端接；其具体Harness图纸还规定了AC100V耐压、50MΩ以上绝缘电阻、30V额定电压以及80°C Max.线束工作温度等要求。对于工程人员而言，这意味着替代83047-100B-01-D不能只看“30Pin”和“200mm”，还需要同时核对AWG、50Ω阻抗、线序、端部尺寸及电气性能。I-PEX当前官网也将83047-100B-01-D列为30Pin、46AWG、200mm、1-1的标准样品线束。

---

从采购角度看：贵在哪里，更应该看“能不能稳定替代”

采购人员在寻找极细同轴线束替代方案时，经常会发现同样是30Pin、同样是200mm，普通排线或常规线束的价格可能明显低于极细同轴线束。这并不只是材料成本差异，更涉及极细线材的精密加工、同轴结构控制、多芯高密度端接、屏蔽连续性以及生产测试等环节。CABLINE®-UX II本身采用0.25mm接点间距，支持30/34/40/50Pin，并通过多点接地结构形成从Cable Shield、Ground Bar、Plug Shell、Receptacle Shell到PCB的接地路径；官方资料还给出了5Gbps/lane NRZ的参考传输速度。 因此，在采购替代产品时，与其单纯追求最低单价，不如重点比较连接器匹配度、线材规格、阻抗、线序、长度公差、端接一致性和批量稳定性，这样才能真正降低后期返工和验证成本。

---

选型和兼容与替代方案参考及建议

对于 I-PEX 83047-100B-01-D 的兼容替代，建议工程人员首先确认CABLINE®-UX II 30Pin接口体系，其次确认 20532-030T-02 线材端连接器、AWG#46极细同轴线、50Ω阻抗、200mm长度以及 1-1线位定义，再根据实际设备空间确认端部成型、胶带固定和出线尺寸。如果采购的是长期量产替代方案，还应进一步进行导通、绝缘、耐压以及高速信号完整性验证。需要说明的是，I-PEX官网目前推荐的30Pin Plug Housing型号为 20532-030T-02-1，并将 20532-030T-02列为旧型号，对应差异为外形变化，因此实际项目选型时应以客户现有连接器和最新料号状态进行确认。 我们公司可提供：I-PEX 83047-100B-01-D兼容替代线束方案，可根据客户的Pin数、AWG、阻抗、长度、线序及连接器要求进行极细同轴线束生产制造，为工程验证、样品替换和批量采购提供对应的线束解决方案。

---

极细同轴线贵，但价值在于“小、细、稳、高速”
I-PEX 83047-100B-01-D 的核心特点可以概括为：30Pin、AWG#46、50Ω、200mm、1-1线序，并配套CABLINE®-UX II微型连接器体系。极细同轴线之所以比普通线贵，本质上是因为它需要在极小尺寸下同时满足机械精度、电气性能、屏蔽效果和批量一致性，而不是简单增加了材料成本。我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。对于工程师而言，应重点关注“能否稳定满足设计要求”；对于采购人员而言，则应关注“能否稳定替代并长期供货”。因此，在选择83047-100B-01-D兼容线束时，综合比较规格匹配、加工能力和质量稳定性，比单纯比较单价更有实际价值。
