为什么极细同轴线束需要进行耐弯折测试？

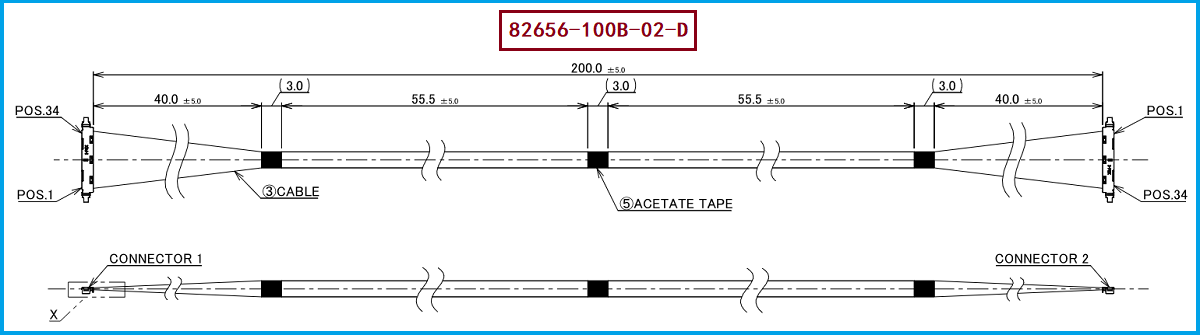

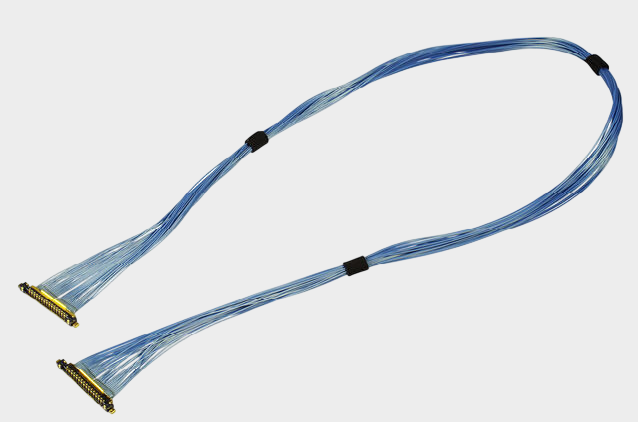

在笔记本电脑转轴、无人机云台、摄像模组、机器人关节等空间受限设备中，极细同轴线束往往需要经过弯曲、折返甚至随机构运动而反复改变形态，因此“能否弯曲”与“长期弯曲后还能否稳定传输信号”是两个不同的问题。以 I-PEX 82656-100B-02-D 为例，该产品属于CABLINE®-UX II 34Pin极细同轴线束，长度为200mm，采用34根AWG#46、50Ω Micro-Coaxial Cable，并采用1-N线序；配套线材端连接器型号为 20532-034T-02-1。I-PEX官方资料同时强调CABLINE®-UX II柔性极细同轴线束适合转轴类应用，并展示了极细同轴线束通过小型转轴或小直径管道的应用场景。 因此，对于工程师而言，耐弯折测试的核心并不是单纯观察线材有没有断裂，而是验证经过反复机械运动后，导体、绝缘层、屏蔽层、端接区域以及高速信号性能是否仍然保持稳定。

---

极细同轴线束如何做耐弯折测试？

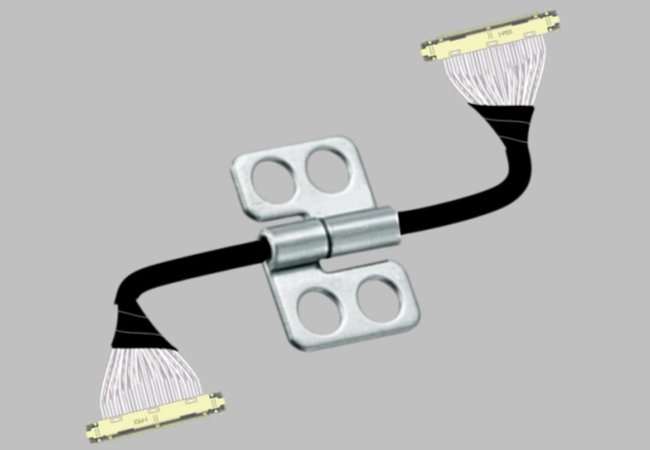

实际测试时，首先应根据产品实际使用状态建立弯折测试工装，确定弯折方向、弯曲半径、固定位置、运动角度以及往复频率，再将线束按照实际装配方式固定，避免因为测试夹具过度夹紧而产生与真实应用不一致的应力。对于 82656-100B-02-D 这类34Pin、200mm线束，可以重点模拟设备内部反复开合、转轴运动或模块摆动造成的动态弯折，并在测试前后分别进行导通、绝缘、外观及端子连接状态检查。如果客户已经有产品标准或整机可靠性规范，应优先按照客户规定的弯曲半径、角度、循环次数和速度执行；如果没有统一标准，则建议由工程团队根据实际应用工况制定测试条件，而不是直接套用一个固定的“弯折多少次”作为所有极细同轴线束的判定标准。特别需要注意的是，I-PEX官方页面给出的约0.24mm外径同轴线加工线束穿越Φ2.66mm内径转轴属于应用参考示例，并不能直接作为82656-100B-02-D的耐弯折寿命指标。

---

耐弯折测试后，工程师应该检测什么？

耐弯折测试完成后，不能只看线束表面是否出现破皮，还需要从机械、电气和信号三个层面进行综合判断。机械层面应检查线材是否出现明显变形、护套损伤、屏蔽层异常、连接器松动以及端部固定区域开裂；电气层面需要确认各Pin导通状态、绝缘电阻以及是否出现间歇性断路；对于承担高速信号传输的极细同轴线束，还应根据项目要求进一步检查阻抗、插损、回损、串扰等信号完整性指标。CABLINE®-UX II采用0.25mm Contact Pitch、Vertical（Right Angle）结构，34Pin属于其官方提供的Pin数规格，并采用Cable Shield、Ground Bar、Plug Shell、Receptacle Shell至PCB的接地路径；因此在弯折测试后，屏蔽连接区域和连接器端部同样应作为重点检查对象。 对于采购人员而言，也建议供应商提供测试前后数据和判定标准，而不是只提供一句“已通过耐弯折测试”，这样更方便进行供应商质量审核和批量导入评估。

---

选型和兼容与替代方案参考及建议

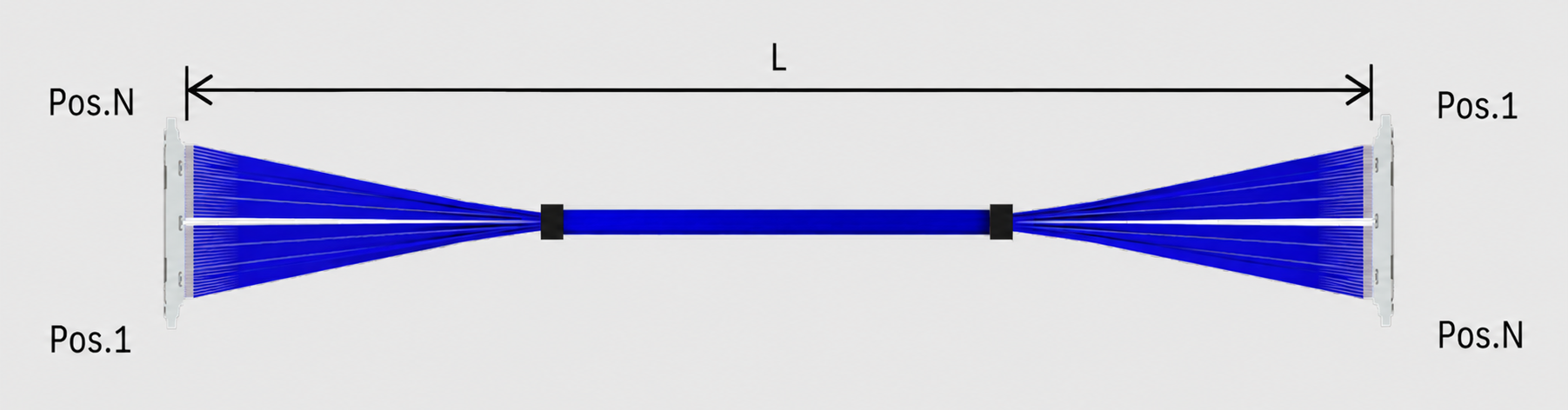

如果客户需要寻找 I-PEX 82656-100B-02-D 的兼容替代线束，建议以原产品结构作为验证基准，重点核对34Pin、200mm长度、1-N线序、AWG#46 Micro-Coax、50Ω阻抗以及 20532-034T-02-1 连接器等关键参数，同时对弯折区域的线材固定方式、屏蔽连续性和端部应力释放结构进行确认。I-PEX官方当前产品页面将82656-100B-02-D列为34Pin、200mm、1-N、46AWG Micro-Coax的Evaluation Harness型号。 对于需要国产替代、第二供应商或定制长度的客户，我们公司可提供：I-PEX 82656-100B-02-D兼容替代线束方案，可根据客户图纸、样品和实际装配工况进行线材、连接器、长度、线序及端部加工匹配，并可针对耐弯折应用进行相应的可靠性验证，为工程导入和采购替代提供参考依据。

---

耐弯折能力决定极细同轴线束的长期可靠性
对于 I-PEX 82656-100B-02-D 这样的34Pin、200mm极细同轴线束而言，耐弯折测试本质上是在验证线束从“能够正常工作”到“长期运动后仍能稳定工作”的可靠性。合理的测试应结合实际设备运动状态建立弯折半径、运动角度、循环次数等条件，并在测试前后同时关注机械状态、电气连接和高速信号性能。我是【雷速极细同轴线束网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。尤其是在转轴、云台、机器人关节等动态应用中，只有将线材柔韧性、端部固定、屏蔽结构和连接器可靠性进行整体验证，才能真正判断一款极细同轴线束是否适合长期使用。
