在笔记本电脑、显示模组及高速接口内部互连需求不断升级的背景下，极细同轴线束（micro coaxial cable）逐渐成为轻薄设备内部高速信号传输的首选方案。I-PEX 82908-100B-02-D作为典型代表，采用20pin、40AWG设计，专为高频高速传输和紧凑布线而生，广泛应用于eDP显示接口和高速数据链路场景。

---

一、I-PEX 82908-100B-02-D线束结构与核心参数解析

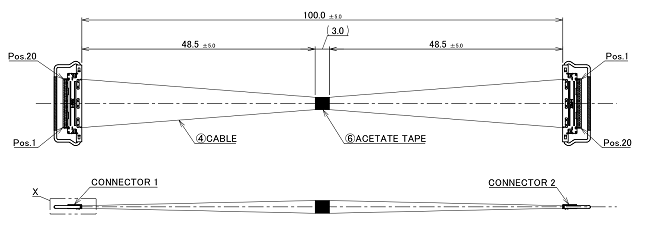

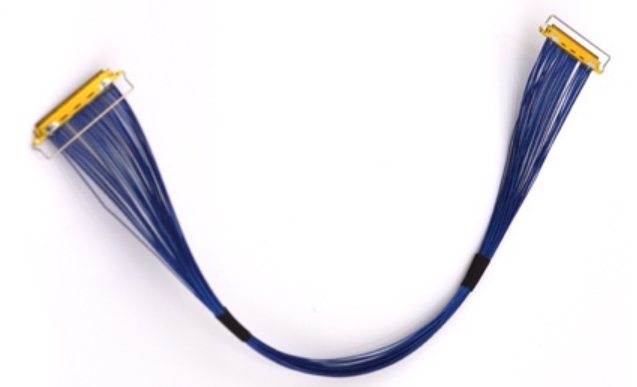

I-PEX 82908-100B-02-D属于CABLINE‑VS系列的评估型微型同轴线束，其主要参数如下：

(1). Pin数：20pin，

(2). 线规：40AWG（超细微同轴），

(3). 长度：100mm，

(4). 结构类型：1-N测试结构；

这种设计不仅在保持高速信号完整性的同时，实现了更小弯折半径和更高布线密度，还使其能够稳定传输PCIe、DisplayPort等高速差分信号。40AWG微同轴结构兼顾低损耗与抗干扰能力，是高端电子设备内部互连的理想选择。

---

二、关键连接器型号解析：I-PEX 20454-220T

I-PEX 82908-100B-02-D线束配套的核心连接器为20454-220T，同属CABLINE‑VS系列，具有以下特点：

(1). 0.5mm间距设计：支持高密度布线，

(2). 低插合高度约1.2mm：适合超薄设备，

(3). 全屏蔽结构（ZenShield）：有效降低EMI干扰，

(4). 机械锁扣设计：提升连接稳固性，防止松脱；

在高速应用中，该连接器可支持高达32Gbps的数据传输速率，满足PCIe、DisplayPort等新一代接口的需求，使82908-100B-02-D不仅是一条线束，更是高速链路设计的关键组成。

---

三、典型应用场景与工程价值

主要应用场景包括：

(1). 笔记本电脑屏幕连接（eDP接口），

(2). 高速IO模块内部互连，

(3). 摄像头模组与主板连接，

(4). 通信设备高速信号传输；

工程价值体现在三方面：

(1). 高速信号完整性保障（SI），

(2). 优异电磁兼容性（EMI），

(3). 轻薄化与高密度设计兼容；

此外，1-N测试结构提供了灵活的工程样品验证和实验室测试能力，满足开发阶段对多场景测试的需求。

---

四、选型与兼容方案建议

在实际项目中，选型不仅要看型号，还应结合系统需求：

4.1、选型建议：

(1). Pin数匹配：确保20pin / 30pin / 40pin与接口一致，

(2). 线规选择：40AWG适合高速轻薄需求，若需承载更大电流，可考虑粗线径，

(3). 长度控制：100mm适合短距离高速传输，过长易增加信号损耗；

4.2、兼容与替代方案：

(1). 可选同系列CABLINE-VS不同Pin数型号替代，

(2). 确保连接器类型一致（如20454系列），

(3). 注意高速协议（如PCIe Gen4/Gen5）对阻抗与信号损耗的严格要求；

对于82908-100B-02-D，我们可提供定制化解决方案，包括连接器适配、线材优化及性能调校，以满足不同客户项目需求。

---

I-PEX 82908-100B-02-D凭借20pin 40AWG微型同轴结构及20454-220T连接器，充分体现了“小型化 + 高速化 + 高可靠性”的发展趋势。无论是笔记本显示连接，还是高速数据链路传输，这类线束都具有不可替代的工程价值，是高性能电子设备设计的重要基础组件。
