产品定位：从产品料号快速确认线束规格

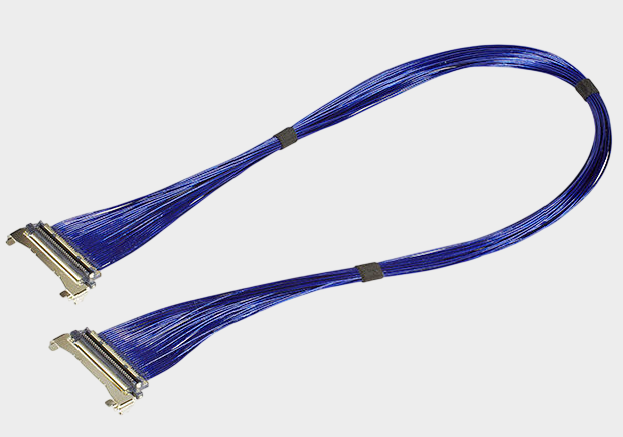

在高速、小型化电子设备内部连接中，极细同轴线束的规格确认不能只看线束长度，还需要同时核对连接器型号、PIN数、触点间距、线材规格以及端接方式等关键参数。本次介绍的 I-PEX 82147-100B-02-D，属于 CABLINE®-UM 系列60PIN极细同轴线束评估样品，对应的线材端连接器型号为 20878-060T-01，连接器PIN数为 60PIN，接触间距为 0.4MM。CABLINE®-UM采用0.4mm超细间距设计，并支持垂直直角方向连接，能够满足高密度、高速率设备内部布线需求。对于工程师而言，确认这些基础参数，是判断线束能否与目标PCB及配套连接器匹配的第一步；对于采购人员而言，明确产品料号/型号及连接器料号，则有助于避免采购规格混淆。

---

规格确认：极细同轴线束规格怎么确认？

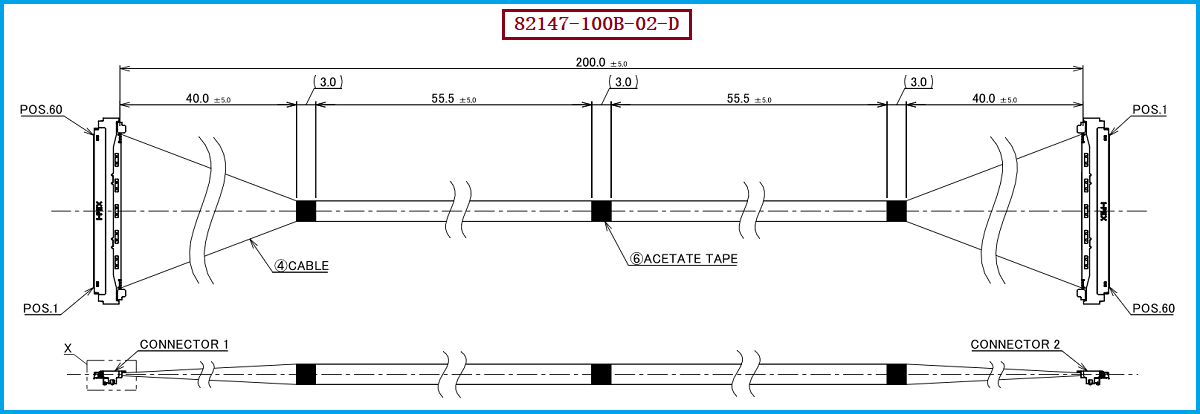

那么，极细同轴线束规格怎么确认？ 实际选型时建议按照“产品料号/型号→连接器→PIN数与间距→线材→长度→端接方式”的逻辑进行确认。以 I-PEX 82147-100B-02-D 为例，其属于CABLINE®-UM 60PIN、40AWG Micro-Coaxial Cable、长度200mm、1-N Pin Assignment的评估用样品线束；其配套线材端连接器为 20878-060T-01，对应60PIN、0.4MM间距。CABLINE®-UM连接器本身支持30/40/50/60PIN等规格，并支持AWG36、AWG38、AWG40、AWG42、AWG44等不同极细同轴线规格，因此不能仅凭“60PIN”判断整套线束规格，还需要进一步核对线径、阻抗、长度、PIN定义和端接形式。尤其对于高速信号应用，线材规格与连接器规格需要进行整体匹配，否则即使PIN数和间距一致，也不代表可以直接替换。

---

工程应用：为什么连接器与线材必须协同确认？

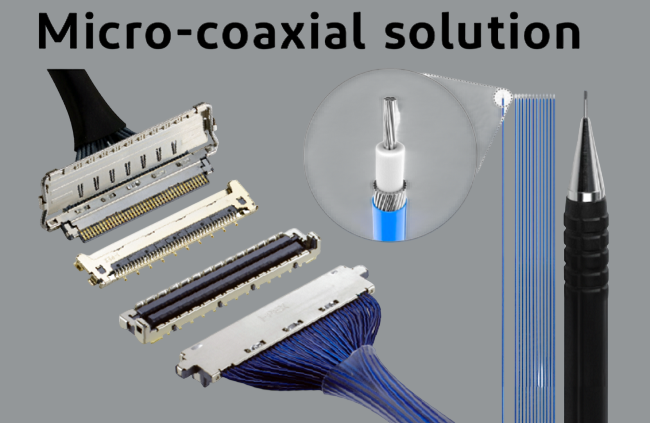

对于工程师来说，极细同轴线束的规格确认，本质上是对机械、电气和高速信号性能进行综合匹配。CABLINE®-UM采用0.4mm接触间距、垂直直角结构，配合高度约2.2±0.15mm，并具备ZenShield®全屏蔽和机械锁扣设计，可用于USB4、Thunderbolt 5、DisplayPort、eDP、HDMI、MIPI等高速应用。在线束设计过程中，需要重点确认连接器的PIN数量是否满足信号通道需求，连接器间距是否与PCB端匹配，同时根据传输速率、阻抗要求和电流需求选择合适的Micro-Coax线材。对于采购人员而言，则应特别注意“连接器型号相同”与“整套线束完全兼容”并不是同一个概念，实际采购时还应确认线束长度、线径、PIN Assignment、两端连接方式以及加工工艺等参数。我们公司可提供 I-PEX 82147-100B-02-D 兼容替代线束方案，可根据客户实际设备结构及电气要求进行极细同轴线束的打样、生产与规格匹配。

---

选型和兼容与替代方案参考及建议

在进行 I-PEX 82147-100B-02-D 的兼容替代时，建议工程师和采购人员不要只按照“料号对料号”的方式判断，而应建立完整的规格确认表。首先确认目标连接器是否为 20878-060T-01，并确认60PIN、0.4MM间距及对应PCB端母座；其次确认原线束使用的Micro-Coax线径、线束长度和PIN Assignment；再次根据高速信号要求确认特性阻抗、衰减、串扰、屏蔽及端接质量。如果设备对高速信号完整性要求较高，还需要结合实际传输速率进行样品测试。对于需要国产替代、第二供应商或批量降本的项目，我们可以围绕原产品的连接器规格、线材规格、长度、PIN定义及端接工艺进行兼容性开发，在满足机械装配和电气性能要求的基础上提供替代方案，从而降低单一供应来源带来的供应风险。

---

先确认规格，再确定替代线束方案
综合来看，极细同轴线束规格怎么确认？ 核心并不是只确认一个型号，而是要把产品料号/型号、连接器型号、PIN数、接触间距、线材规格、长度及PIN Assignment等信息结合起来判断。本文所介绍的 I-PEX 82147-100B-02-D，配套线材端连接器为 20878-060T-01，连接器规格为 60PIN、0.4MM间距，属于高速、高密度CABLINE®-UM极细同轴线束应用方案。我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。对于需要国产替代、批量采购或寻找第二供应商的客户，我们可根据实际产品规格提供相应的极细同轴线束兼容替代与定制制造服务。
