随着AI笔记本、工业视觉系统、边缘计算终端以及高分辨率显示设备不断向高速化、轻薄化方向发展，设备内部的数据传输压力也在持续增加。传统LVDS线束在高速传输、抗干扰以及内部布线空间方面，已经逐渐难以满足新一代AI硬件的需求。

在这样的背景下，Micro Coaxial Cable（极细同轴线）方案开始快速普及。其中，I-PEX 81463-100B-02-D 30Pin极细同轴线束，凭借高速、低干扰、小型化等特点，正在成为越来越多AI设备内部连接的重要方案之一。

---

一、为什么I-PEX 81463-100B-02-D会被大量AI设备采用？

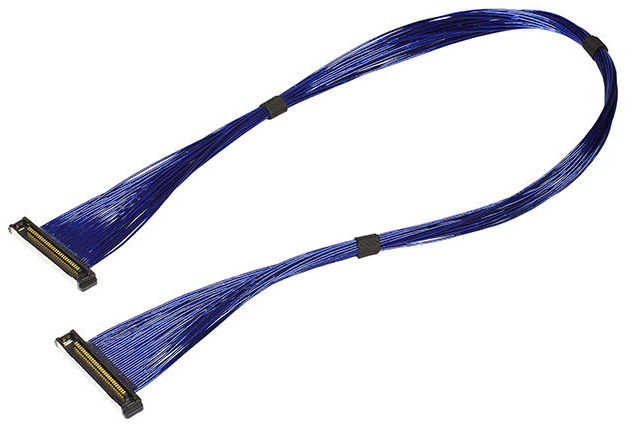

I-PEX 81463-100B-02-D 属于 CABLINE-SS 系列高速极细同轴线束组件，采用30Pin结构设计，广泛应用于eDP、MIPI、LVDS、高速显示传输以及AI模组内部高速信号连接场景；相比传统排线方案，其在高速应用中的优势更加明显：

（1）支持更高的数据传输速率：随着AI设备内部数据量持续提升，高速显示与图像传输需求不断增加，传统线束容易出现带宽不足的问题。而CABLINE-SS结构能够更好适配高速差分信号传输需求。

（2）EMI抗干扰能力更强：Micro Coaxial Cable采用独立屏蔽结构，相比普通排线，可有效降低串扰与外部电磁干扰，保证高速信号稳定性。

（3）线径更细，更适合超薄设备：81463-100B-02-D通常搭配40AWG极细同轴线使用，整体结构更轻薄，可适应笔记本转轴、AI模组内部以及紧凑型设备的有限空间。

（4）弯折性能更优秀：极细同轴线在复杂走线环境下依然能够保持稳定传输，对于频繁开合或空间狭窄的设备尤为重要。

（5）高速信号完整性表现更稳定：在AI摄像头模组、GPU显示接口、边缘AI运算板卡之间，高速数据传输越来越频繁。相比传统LVDS结构，极细同轴线在高频传输中的损耗更低，更有利于维持SI（Signal Integrity）性能。

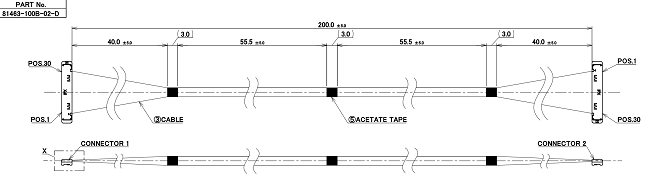

目前，81463-100B-02-D常见采用200mm长度结构，在AI显示设备、工业显示系统以及高速图像终端中应用较为广泛。

---

二、I-PEX 81463-100B-02-D对应连接器型号解析

这款线束对应的连接器型号为：20373-R30T-06，属于I-PEX CABLINE-SS系列高速连接器；其主要特点包括：

（1）0.4mm超细Pitch设计：更小的连接间距，有助于设备内部进一步缩小空间占用。

（2）支持16Gbps/lane高速传输：能够满足AI显示、高速图像以及边缘计算设备对于高速数据链路的需求。

（3）超薄型结构设计：适用于超薄笔记本、显示器转轴区域以及高密度AI模块内部布局。

（4）W-point高可靠接触结构：提升连接稳定性与插拔可靠性，降低长期使用中的接触风险。

（5）兼容多种高速接口应用：包括：eDP、MIPI、USB高速信号、V-by-One、AI摄像头高速数据链路。

目前，不少AI边缘设备、高速工业显示器以及机器视觉终端，已经开始大量采用类似的高速Micro Coaxial Cable连接结构；此外，除了原厂方案外，也可根据项目需求提供兼容替代型极细同轴线束组件，包括：Pin定义定制、线材规格调整、长度定制、阻抗控制方案、国产替代开发、设备维修与项目验证；能够满足不同设备开发阶段的高速连接需求。

---

三、AI设备高速连接选型建议与兼容替代参考

对于AI设备而言，高速线束选型不仅仅是Pin数匹配，更需要综合考虑：

（1）线材阻抗控制：高速差分信号对于阻抗一致性要求较高，阻抗偏差容易导致信号反射与误码。

（2）Differential Pair布局：差分对布局合理性会直接影响高速信号完整性。

（3）屏蔽层完整性：良好的屏蔽结构可以有效降低EMI干扰问题。

（4）端子压接精度：加工精度不足可能导致接触不稳定、闪屏或者数据异常。

（5）高频SI性能：AI设备对高速稳定性要求越来越高，高频性能已经成为线束方案的重要指标。

对于以下应用场景，30Pin CABLINE-SS结构通常会比传统LVDS方案更具优势：AI笔记本显示系统、AR/VR设备、工业视觉终端、高速摄像头模组、边缘AI计算平台；目前市场上虽然也存在部分JAE、HRS以及国产高速微同轴替代方案，但在高速稳定性、超薄结构以及长期可靠性方面，CABLINE-SS系列依然属于较成熟的高速连接方案之一。

---

四、为什么Micro Coaxial Cable正在逐渐替代传统LVDS线束？

随着AI应用快速普及，设备内部的数据吞吐量正持续增长：

4.1 AI显示设备刷新率不断提升：更高刷新率意味着更高的数据传输需求。

4.2 高分辨率摄像头持续增加：AI视觉设备对高速图像传输带宽要求越来越高。

4.3 边缘AI实时计算需求增长：实时数据处理对内部高速连接稳定性提出更高要求。

4.4 多路高速数据同步传输：复杂AI系统需要同时处理多组高速数据链路。

在这样的发展趋势下，传统排线与普通LVDS方案已经逐渐难以满足需求，而Micro Coaxial Cable的优势正在进一步凸显：高频损耗更低、抗干扰能力更强、更适合高速差分传输、更适用于超薄设备内部布线、更利于小型化设备设计；未来不仅仅是AI设备，包括高端笔记本、Mini LED显示器、医疗显示设备以及工业控制系统，都有望进一步扩大极细同轴线束的应用比例。

---

从I-PEX 81463-100B-02-D的应用趋势可以看出，AI设备内部高速连接正在全面向Micro Coaxial Cable方案升级；随着高速传输、小型化、低EMI以及高可靠性需求持续提升，CABLINE-SS系列正在成为AI显示、工业视觉、边缘计算以及高速图像设备中的重要连接方案之一。
