随着USB4、Thunderbolt、eDP以及高速Camera模组不断升级，电子设备内部高速连接方案也开始向更高频率、更小尺寸以及更稳定信号传输方向发展。尤其是在笔记本电脑、工业控制、AI服务器、AR/VR以及智能显示设备中，高速信号对于阻抗控制、抗干扰能力以及空间布局提出了更高要求。

在这种趋势下，Micro Coaxial Cable（极细同轴线束）逐渐成为高速互连的重要解决方案。其中，I-PEX 82434-100B-02-D极细同轴线束因具备32Gbps高速传输能力，在高速显示与数据传输领域应用越来越广泛。

---

一、I-PEX 82434-100B-02-D极细同轴线束结构介绍

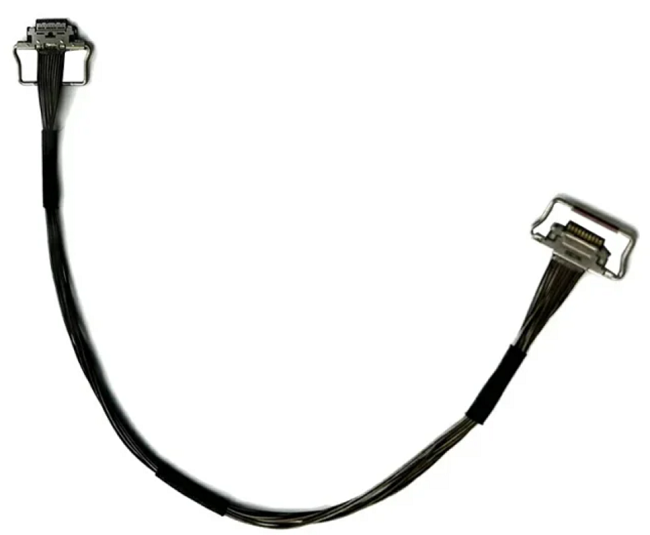

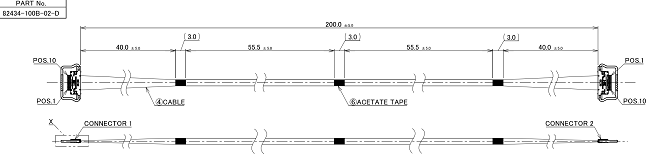

I-PEX 82434-100B-02-D属于CABLINE-CA系列高速极细同轴线束，采用10Pin、200mm长度结构设计，主要面向高速差分信号传输应用；该线束通常搭配I-PEX 20634-210T-02高速微同轴连接器使用，连接器采用0.4mm Pitch超薄设计，具备以下特点：

1. 高密度小型化结构，

2. 低插损高速传输性能，

3. 良好的EMI屏蔽能力，

4. 稳定锁扣固定结构，

5. 适合轻薄设备内部布线。

相比传统LVDS线材方案，Micro Coaxial Cable能够有效降低串扰与回波损耗，同时在高速环境下具备更稳定的SI性能，因此被广泛应用于USB4、PCIe、eDP HBR3以及高速摄像头模组等高速接口场景；尤其是在超薄笔记本、工业显示以及AI视觉设备内部，高密度与小空间布线优势更加明显。

---

二、为什么Micro Coaxial Cable更适合32Gbps高速传输？

从高速结构设计来看，I-PEX 82434-100B-02-D主要采用40AWG超细同轴线方案，在有限空间内能够实现更加稳定的阻抗控制，并有效降低高速信号衰减；随着高速接口持续升级，越来越多设备开始从传统线材转向极细同轴线束方案，例如：

1. AR/VR头显设备，

2. 工业视觉系统，

3. 高刷新显示模组，

4. AI服务器内部高速连接，

5. 医疗影像设备，

6. 高速Camera模组。

这些应用对于高速稳定性、空间布局以及抗干扰性能都有较高要求，而Micro Coaxial Cable在高频传输环境中具备更明显优势；此外，CABLINE-CA系列还支持多种Pin位扩展，包括：20Pin、30Pin、40Pin、50Pin、60Pin能够满足不同高速接口与设备结构设计需求。对于部分有国产化或供应链优化需求的客户，目前也可提供兼容替代型极细同轴线束组件，在保证结构兼容与高速性能前提下，进一步提升交付效率与成本灵活性。

---

三、I-PEX 82434-100B-02-D选型建议与兼容替代参考

在实际项目设计中，如果设备涉及以下高速协议：USB4、Thunderbolt、PCIe Gen4 / Gen5、eDP、高速Camera接口，建议优先考虑具备低损耗、高屏蔽能力的极细同轴线束方案。I-PEX 82434-100B-02-D更加适用于：

1. 空间结构紧凑，

2. 高频高速传输，

3. 对SI性能要求较高，

4. 轻薄化设备内部连接。

如果项目需要更高Pin数或更长传输距离，也可以考虑CABLINE-CA系列中的30Pin或40Pin版本。在兼容替代过程中，建议重点确认以下参数：Connector Pitch规格、Pin定义、阻抗控制参数、锁扣结构、线材AWG规格、高频SI性能；目前市场上已经存在兼容20634-210T-02结构的国产替代型极细同轴线束方案，可应用于工控显示、医疗设备、智能终端以及AI服务器等高速互连场景。

---

随着USB4、AI设备以及高速显示技术持续发展，极细同轴线束已经不仅仅是普通内部连接组件，而是直接影响高速信号稳定性的重要部分。像I-PEX 82434-100B-02-D这类Micro Coaxial Cable Harness，正在成为高端电子设备内部高速互连的重要方案之一。
