高速视觉设备进入高带宽时代，内部连接也成为性能关键

随着AI视觉、工业相机、机器视觉、高速摄像模组以及智能检测设备不断向高分辨率、高帧率和实时图像处理方向发展，视觉设备内部需要传输的数据量越来越大。对于工程师而言，摄像头模组与主板、图像处理单元、显示模块之间的高速信号连接，不仅要关注“能不能连接”，还要同时考虑信号完整性、EMI干扰、连接器尺寸、布线空间以及长期可靠性。传统排线或普通导线在高速差分信号传输场景下，容易受到阻抗控制、串扰以及空间占用等因素影响，而极细同轴线束采用同轴结构，通过内导体、绝缘层、屏蔽层等结构对高速信号进行传输和保护，在有限设备空间内能够兼顾高速传输与抗干扰需求。因此，在高速视觉设备内部连接越来越紧凑的今天，极细同轴线束逐渐成为工程师进行高速信号互连设计时的重要选择。

---

I-PEX 82649-100B-02-D：12PIN、0.4MM高密度连接，适合紧凑型视觉设备内部布线

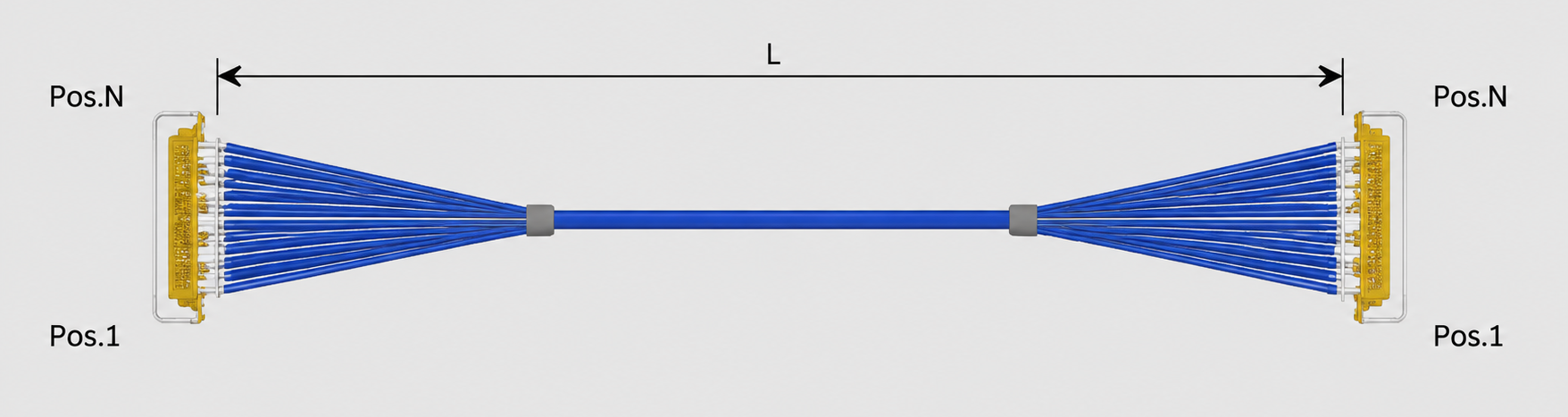

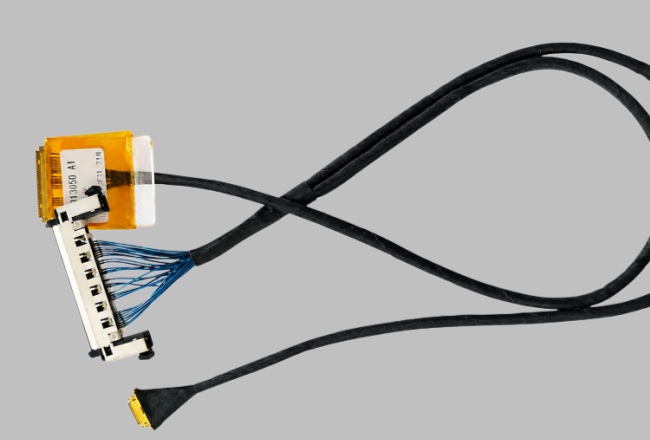

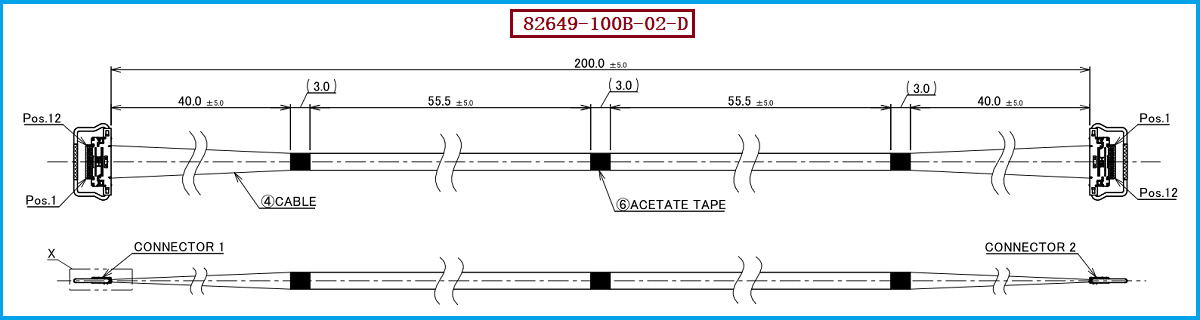

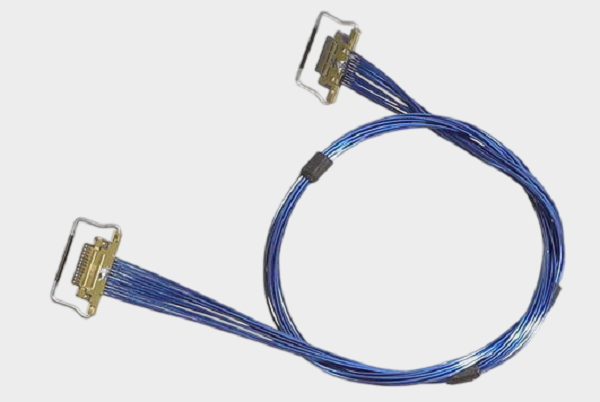

此次介绍的 I-PEX 82649-100B-02-D 属于 CABLINE®-CA 系列极细同轴线束评估样品型号，对应产品采用 40AWG Micro-Coaxial极细同轴线方案，线束长度为 200mm，Pin Assignment为 1-N。其线材端采用的连接器型号为 20634-112T-02，属于 CABLINE®-CA Plug Housing，连接器为 12PIN、0.4MM间距设计。对于工业相机、AI视觉模组以及空间受限的高速摄像设备来说，0.4MM超细间距能够帮助设计人员在较小PCB区域内实现高密度信号连接，而极细同轴线本身具有较好的柔性和空间适应能力，可根据设备内部结构进行弯折和布线，从而减少高速信号连接部分对内部空间的占用。CABLINE®-CA连接器同时采用水平对插结构，并结合机械锁扣、屏蔽及多点接地设计，为高速视觉设备内部连接提供更加紧凑且可靠的连接方式。

---

为什么高速视觉设备更适合极细同轴线束？工程师重点关注信号完整性与EMI

高速视觉设备最核心的问题之一，就是如何稳定地把高速图像数据从摄像模组传输至后端处理电路。当信号速率不断提升后，连接线缆已经不只是简单的“导电元件”，而会直接影响信号完整性。极细同轴线束利用同轴结构对信号通道进行屏蔽，可降低外部电磁环境对高速信号的影响，同时有利于控制高速差分信号传输过程中的串扰和信号衰减。CABLINE®-CA连接器本身采用屏蔽与多点接地设计，并支持最高 32Gbps/Lane PAM4 的高速传输能力，可覆盖USB4 Gen4、USB4 Gen3、DisplayPort UHBR20、V-By-One US、HDMI 2.1、eDP以及MIPI等高速应用方向。对于工程师而言，在进行AI视觉设备或工业相机设计时，除了关注线束的PIN数和长度，还应根据实际信号速率、阻抗要求、线径、走线路径以及连接器布局综合选型；对于采购人员而言，则应重点确认原厂料号、连接器型号、PIN数、Pitch、线径、长度、端接方式及Pin Assignment等关键参数，避免仅按照外观尺寸采购而造成实际装配或高速传输性能不匹配。

---

选型和兼容与替代方案参考及建议：不仅要“尺寸兼容”，更要关注高速性能匹配

对于需要替换 I-PEX 82649-100B-02-D 的项目，建议工程师首先确认PCB端所使用的CABLINE®-CA系列配套母座及其布局，再核对线材端连接器型号 20634-112T-02、12PIN、0.4MM Pitch、40AWG极细同轴线、200mm长度以及1-N Pin Assignment等信息，同时结合设备内部空间确定线束出线方向、弯折区域及固定方式。如果项目对高速信号完整性要求较高，还需要进一步确认极细同轴线的特性阻抗、插损、回损、串扰以及实际高速测试结果，而不能简单以“PIN数相同、连接器能插”为判断依据。对于采购部门而言，如果原厂型号存在交期、成本或供应链方面的压力，可以将连接器兼容、线缆规格、端接工艺和高速电气性能作为国产替代供应商评估的重要条件。我们公司可提供：I-PEX 82649-100B-02-D兼容替代线束方案，可根据客户实际设备结构及技术要求，围绕线材规格、连接器、PIN数、0.4MM间距、线束长度、Pin Assignment及端接工艺进行定制开发，为高速视觉设备、工业相机、AI视觉系统等应用提供极细同轴线束兼容与替代支持。

---

从高速视觉到AI视觉，可靠的极细同轴连接是高速数据链路的重要基础
对于高速视觉设备而言，摄像分辨率和帧率不断提升意味着内部数据传输压力持续增加，而设备结构又在向小型化、轻薄化和高集成度发展，这使得“高速传输”和“有限空间”之间的矛盾越来越突出。I-PEX 82649-100B-02-D 所采用的 40AWG极细同轴线束+20634-112T-02连接器+12PIN/0.4MM Pitch 方案，体现了高速、小型化、高密度内部连接的发展方向。对于工程师，合理的极细同轴线束选型能够帮助优化设备内部高速信号链路；对于采购人员，成熟的兼容替代方案则能够进一步提升供应链灵活性与产品成本控制能力。我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。我们专注于极细同轴线束的生产制造，可针对不同高速视觉设备的连接需求提供相应的线束设计、加工与兼容替代方案，帮助客户实现从样品验证到批量生产的稳定连接。
