面向高带宽视觉传输，极细同轴线束成为工控相机内部连接的重要选择

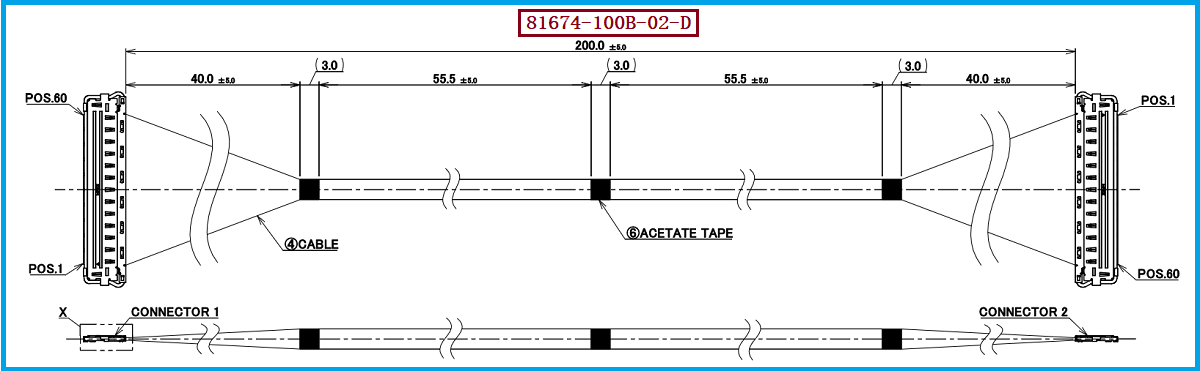

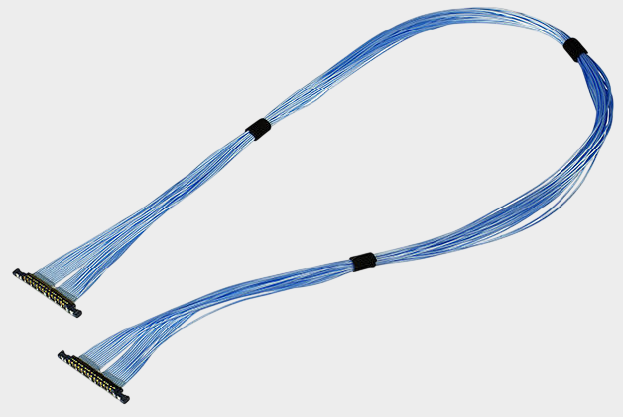

随着机器视觉、智能检测、工业自动化和边缘计算的发展，基于 Intel 平台的工控相机及视觉设备对内部高速信号连接提出了更高要求。相机内部不仅需要完成高速图像数据传输，还需要兼顾设备小型化、内部空间利用率、信号完整性以及长期运行可靠性。在这种应用环境下，传统普通排线在高速差分信号、抗干扰和空间布局方面可能逐渐受到限制，而极细同轴线束凭借同轴结构、良好的屏蔽能力以及较高的布线灵活性，可以为高速视觉设备内部信号连接提供更加适合的解决方案。本次介绍的 I-PEX 81674-100B-02-D，属于 CABLINE®-CA II 系列60P极细同轴线束参考方案，采用1-N线位定义，线材端配套使用 I-PEX 20680-060T-01 连接器。对于工程师而言，这类结构能够在有限的设备内部空间中完成多通道高速信号的集中连接；对于采购人员而言，则可以围绕原厂料号、连接器匹配、线位定义、线长以及批量制造一致性进行国产兼容替代评估。

---

为什么极细同轴线束适合 Intel 工控相机的高速信号连接？

Intel平台的工控视觉设备通常需要处理来自图像传感器、显示、存储或高速接口模块的大量数据，内部信号链路对于阻抗控制、串扰抑制和EMI控制具有较高要求。极细同轴线束的优势在于，每根信号通道都具有相对独立的屏蔽结构，可以减少相邻高速信号之间的相互干扰，同时有利于高速差分信号在设备内部进行更加稳定的传输。对于工控相机而言，这一点尤其重要：相机内部往往同时存在处理器、存储器、电源模块、无线或通信模块以及图像采集电路，如果高速信号线束受到较强的电磁干扰，就可能影响图像数据传输稳定性。因此，采用极细同轴结构不仅是为了“线更细”，更重要的是在高速信号完整性、EMI抑制和高密度布线之间取得平衡。I-PEX CABLINE®-CA II本身采用0.4mm间距、水平插拔以及ZenShield®全屏蔽设计，并针对高速传输场景进行开发，因此其配套极细同轴线束具有较好的高密度高速连接应用基础。

---

I-PEX 81674-100B-02-D兼容替代方案，工程师更关注哪些参数？

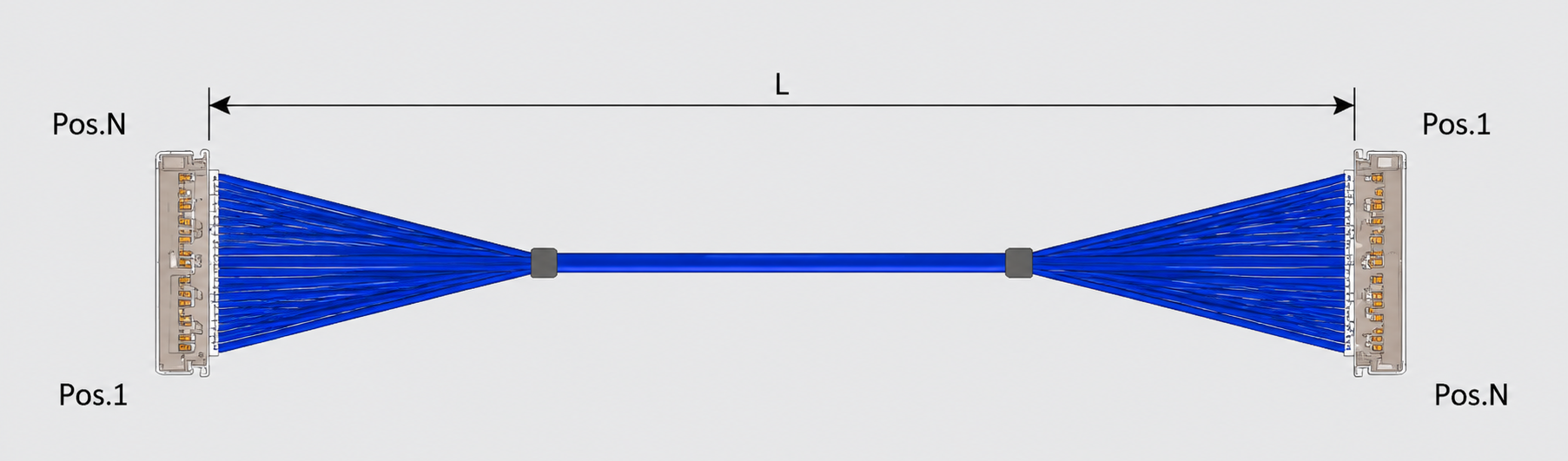

从工程设计角度来看，替代一款原有极细同轴线束，并不是简单做到“接口能插上”即可，而是需要重点确认连接器型号、Pin数量、线位定义、线材规格、线长、屏蔽结构以及高速信号性能等关键条件。本方案对应的产品型号为 I-PEX 81674-100B-02-D，采用60P、1-N线位定义，线材端使用 I-PEX 20680-060T-01 连接器。也就是说，在进行兼容设计时，应优先确认60个信号位置的线序与原设计保持一致，并确保连接器端子压接、线材剥口、屏蔽层处理及成品尺寸满足设备装配要求。对于采购人员而言，则可以进一步关注供应商是否具备极细同轴线束批量生产能力、是否能够按照原型号进行样品打样和规格确认，以及后续批量产品在长度公差、线序一致性、端部加工质量和电气性能方面能否保持稳定。我们公司可提供 I-PEX 81674-100B-02-D 兼容替代线束方案，可根据客户设备结构、连接器型号、线位定义、线长及应用要求进行极细同轴线束打样与批量生产，为Intel平台工控相机、机器视觉设备及其他高速电子设备提供国产兼容替代方案。

---

选型和兼容与替代方案参考及建议

对于采用 Intel 平台的工控相机、机器视觉设备或高速图像采集设备，在进行 I-PEX 81674-100B-02-D 替代选型时，建议工程师首先以原设备连接器和PCB端接口为基准，确认配套关系是否一致，再核对20680-060T-01线材端连接器、60P规格以及1-N线位定义。在此基础上，根据设备内部实际走线空间确定线束长度、出线方向和弯折区域，并重点评估高速信号传输过程中可能产生的串扰、阻抗变化和EMI问题。对于采购部门而言，可以采用“原型号参数确认—替代样品打样—整机装配验证—高速信号测试—小批量验证—批量导入”的方式降低替代风险。尤其对于工业视觉设备，需要考虑长期运行、设备振动、温度变化以及反复装配等因素，因此不能只比较采购价格，还应综合评价线束制造工艺、连接器匹配度、交付稳定性以及批量一致性。我们公司可根据客户提供的原装线束或技术资料，对 I-PEX 81674-100B-02-D 进行兼容替代开发，在满足接口及线位要求的基础上，为客户提供更灵活的国产化线束供应选择。

---

以极细同轴线束助力工控相机高速化、小型化与国产替代
极细同轴线束在 Intel 工控相机中的价值，不仅体现在体积小和布线灵活，更体现在高速信号传输、EMI控制、高密度连接以及设备内部空间优化等多个方面。以 I-PEX 81674-100B-02-D 为代表的60P、1-N极细同轴线束方案，配套 20680-060T-01 线材端连接器，可作为相关高速设备内部连接的参考对象。对于需要进行原厂线束国产化替代、供应链优化或批量采购的客户，选择具备极细同轴线束研发、压接、组装和批量制造能力的供应商，可以在保证连接兼容性的同时进一步提升供应链灵活性。我是【雷速极细同轴线束网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束生产制造，可围绕 I-PEX 81674-100B-02-D 等类似产品提供兼容替代、样品打样及批量生产服务，帮助客户构建更加稳定、高效的高速线束供应方案。
