20Pin极细同轴线束，满足高密度高速设备连接需求

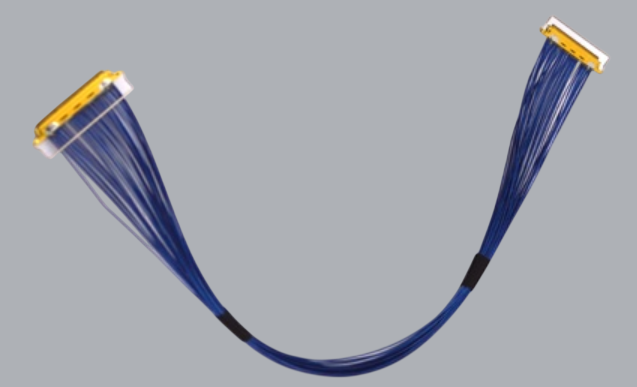

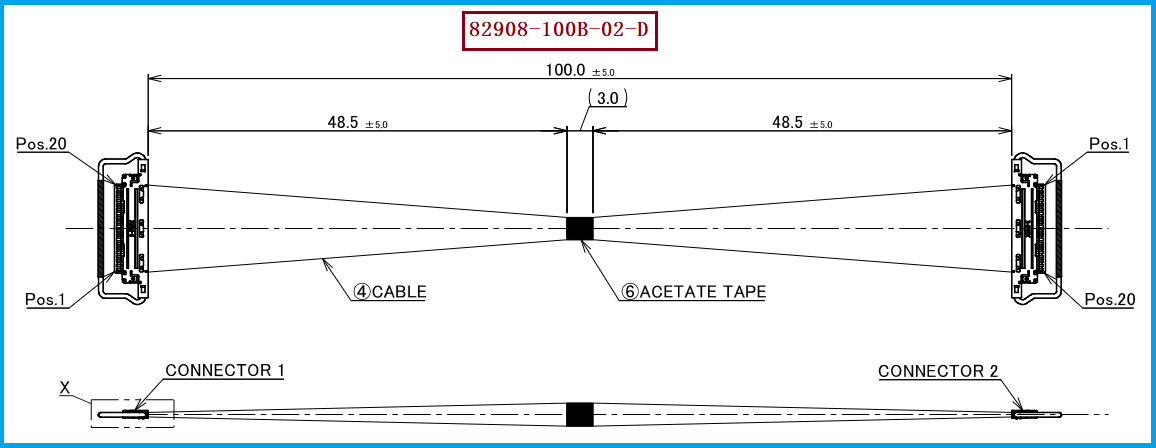

随着笔记本电脑、工业相机、机器视觉、AI视觉设备及高分辨率显示设备不断向小型化、高速化方向发展，设备内部可用于布线的空间越来越有限，而高速图像和数据传输对线束性能的要求却越来越高。在这种应用环境下，极细同轴线束凭借体积小、高密度布线以及良好的高速信号传输能力，成为设备内部高速连接的重要方案。本次介绍的产品为I-PEX 82908-100B-02-D，属于CABLINE®-VS系列20Pin极细同轴线束，采用AWG#40、50Ω Micro-Coaxial Cable，线束长度为100±5mm，线材端使用的连接器型号为20454-220T，并采用1-N线位定义。对于工程师而言，在选择此类线束时，需要同时确认Pin数量、连接器结构、线材规格、阻抗、长度以及线序；对于采购人员而言，则需要以完整的极细同轴线束产品料号/型号作为采购和供应商匹配的重要依据，而不能仅根据外观或Pin数量进行替代。

---

极细同轴线的内部结构是怎样的？

极细同轴线的核心特点来自其特殊的内部结构。与普通导线不同，极细同轴线通常由中心导体、绝缘介质、屏蔽层以及外部保护层构成。中心导体承担高速电信号传输，绝缘层用于保持中心导体与屏蔽层之间稳定的电气距离，外围屏蔽层则能够形成相对稳定的信号回路，并帮助降低外部电磁干扰以及不同通道之间的串扰，最外层保护材料则负责机械保护和绝缘。因此，即使线材外径非常小，内部仍然能够形成完整的同轴传输结构。对于高速信号而言，这种结构有利于控制特性阻抗，使信号在传输过程中保持更加稳定的电气特性。以I-PEX 82908-100B-02-D为例，其采用AWG#40、50Ω极细同轴线，20根独立的Micro-Coaxial Cable通过连接器组成高密度线束，在有限的设备内部空间中实现多路高速信号传输。也正因为如此，极细同轴线并不是简单意义上的“更细的电线”，而是通过精细的导体、绝缘和屏蔽结构，在小型化尺寸与高速信号性能之间取得平衡。

---

I-PEX 82908-100B-02-D，工程选型需要重点关注哪些参数？

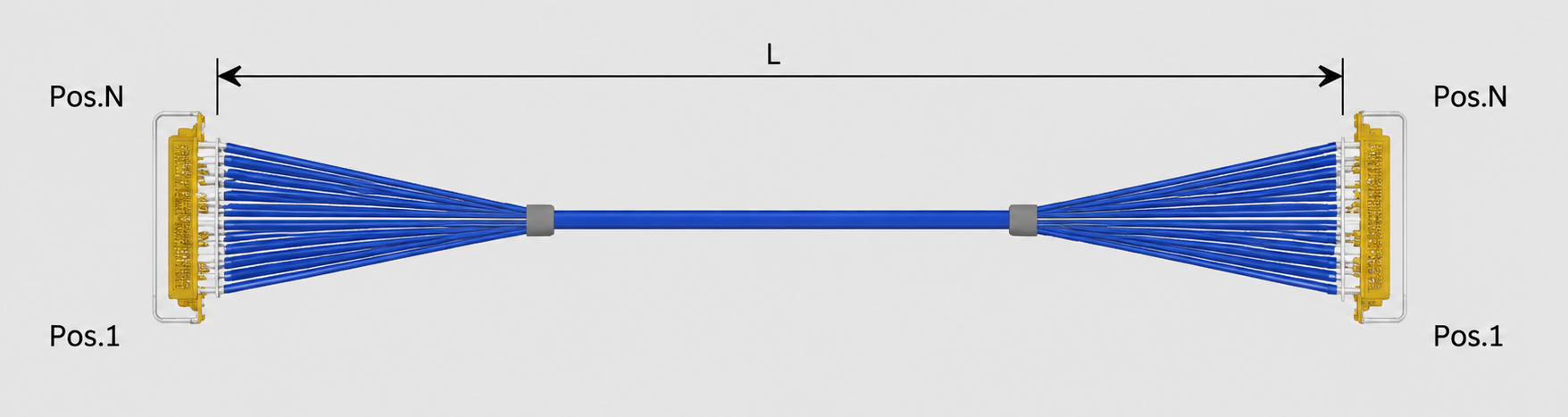

从工程设计角度来看，I-PEX 82908-100B-02-D的关键参数包括20Pin、AWG#40、50Ω、100mm线束长度以及1-N线位定义，其中1-N线位定义尤其值得关注。1-N并不代表两端Pin位简单按照1对1顺序连接，而是需要按照对应产品图纸中的Pin Assignment确定两端具体线路关系。因此，在进行国产替代或者重新设计线束时，如果只确认20Pin和长度，而没有确认线位定义，很容易出现线序错误，导致设备无法正常工作。此外，线材端连接器型号为20454-220T，连接器与极细同轴线之间还涉及端子压接、线材固定、屏蔽处理以及端部Bonding等工艺。对于高速应用，还需要进一步关注阻抗一致性、信号损耗、回波损耗、串扰以及屏蔽性能。因此，一款真正能够用于设备替代的极细同轴线束，需要从“连接器+线材+线序+尺寸+加工工艺+电气性能”多个方面进行综合匹配，而不能只做外观上的简单复制。

---

选型和兼容与替代方案参考及建议

对于需要使用或替代CABLINE®-VS系列极细同轴线束的工程师，建议首先根据设备主板和终端接口确认连接器系列、Pin数量及安装方向，然后进一步确认极细同轴线材的线规、阻抗、长度和具体线位定义。本产品I-PEX 82908-100B-02-D采用20Pin结构、AWG#40、50Ω极细同轴线，长度为100mm，线材端连接器型号为20454-220T，线位定义为1-N，因此替代开发时应将这些参数作为基础匹配条件。对于采购人员，则建议在询价和供应商导入阶段直接提供完整的I-PEX 82908-100B-02-D产品料号/型号及相关图纸，由供应商按照原产品的连接器、线材、线序和尺寸进行确认。我们公司可提供：I-PEX 82908-100B-02-D兼容替代线束方案，可根据客户设备的实际结构和技术要求进行极细同轴线束开发、打样和批量生产，并围绕20454-220T连接器匹配、AWG#40线材、50Ω阻抗以及1-N线位定义进行产品规格确认，帮助客户降低单一品牌供应依赖，并建立稳定的国产替代供应方案。

---

极细同轴线束不仅要“能连接”，更要保证高速信号稳定传输
在高速电子设备中，极细同轴线束承担的已经不仅是简单的电气连接功能，而是高速信号链路中的重要组成部分。尤其是在工业视觉、AI相机、高速显示及其他需要传输大量图像数据的设备中，如果线材阻抗控制不稳定、线序错误、连接器匹配不合理或者屏蔽处理不到位，都可能造成信号质量下降，进一步表现为图像异常、数据传输错误甚至设备运行不稳定。因此，工程师在进行极细同轴线束选型时，应把机械尺寸与高速电气性能同时纳入设计验证；采购人员在进行国产替代时，也应避免只以“价格更低”作为判断标准，而应重点考察供应商是否具备与原产品对应的连接器匹配能力、极细同轴线加工能力、线序控制能力和批量一致性控制能力。我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。对于I-PEX 82908-100B-02-D这类20Pin极细同轴线束，通过完整复核20454-220T连接器、AWG#40线材、50Ω阻抗、100mm长度以及1-N线位定义，才能更加可靠地实现兼容替代。
