从工程选型看83006-100B-01-D：40PIN与0.25MM Pitch是关键参数

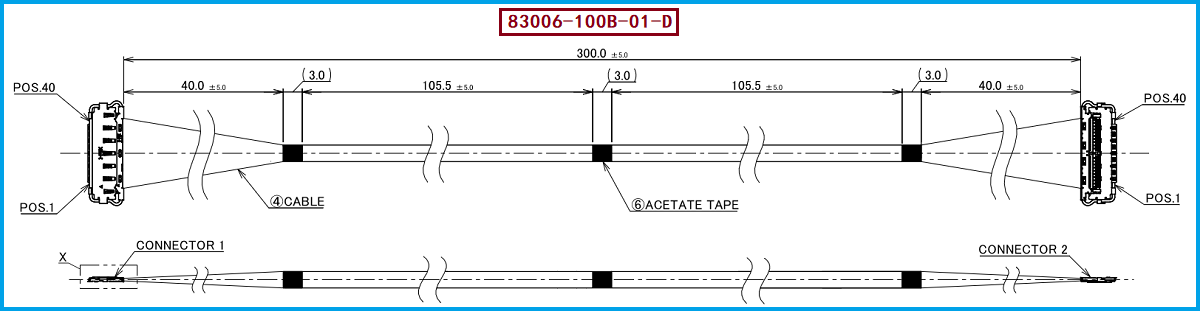

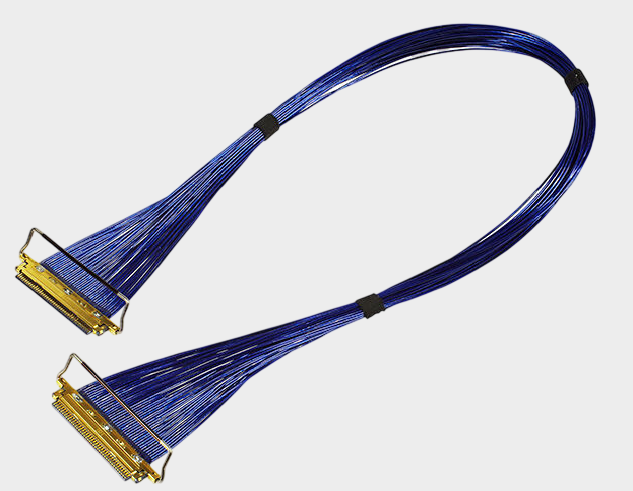

在笔记本、工业相机、精密显示模组以及其他空间受限的电子设备中，极细同轴线束不仅承担高速信号传输任务，同时还需要兼顾布线空间、柔韧性、屏蔽性能和连接可靠性。以 I-PEX 83006-100B-01-D 为例，该产品属于 CABLINE®-CX II With Cover 40Pin 极细同轴线束，采用 AWG#46 Micro-Coaxial极细同轴线、300mm长度、1-1配线方式；其线材端配套连接器型号为 20974-040T-01，连接器为 40PIN、0.25MM Pitch。I-PEX官方资料显示，CABLINE®-CX II With Cover采用0.25mm接触间距、水平插拔结构，嵌合高度为0.83±0.17mm，并配置机械锁扣及EMI屏蔽罩，适合小型化、高密度内部连接场景。对于工程师而言，选型时不能只看“40PIN、300mm”这些表面参数，还需要同时确认线径、阻抗、Pin Mapping、连接器型号以及屏蔽结构；对于采购人员而言，则应将这些参数作为替代料确认的基本技术条件。

---

极细同轴线束主要材料解析：导体、绝缘层、屏蔽层与外被共同决定性能

一条完整的极细同轴线束并不是简单的“细铜线+连接器”，其主要材料通常包括中心导体、绝缘介质、屏蔽层、外部绝缘护套以及两端连接器端接结构等。中心导体负责电信号传输，极细规格能够帮助线束适应狭小的设备内部空间；绝缘层需要在极小外径条件下保持稳定的电气性能，同时影响特性阻抗和信号传输；屏蔽层则承担抑制外部电磁干扰以及降低高速信号向外辐射的重要作用；外部护套和固定材料则关系到线束的机械保护、弯折能力以及长期使用可靠性。对于83006-100B-01-D这类40Pin极细同轴线束，除了关注AWG#46线材本身，还应关注线材与连接器之间的压接、焊接、屏蔽接地及固定工艺。I-PEX官方资料显示，CX II With Cover采用360°EMI屏蔽机械锁扣罩，并通过线端屏蔽、接地杆、公座外壳、屏蔽罩外壳以及母座外壳和PCB形成多点接地路径，这说明替代线束的材料匹配只是基础，端接和屏蔽工艺同样是工程验证的重要环节。

---

选型和兼容与替代方案参考及建议：不要只按料号采购，要核对完整技术条件

如果客户现有设备使用 I-PEX 83006-100B-01-D，进行国产替代或兼容线束开发时，建议工程师和采购人员重点核对“40PIN + 0.25MM Pitch + 20974-040T-01 + AWG#46 + 300mm + 1-1配线”这一完整组合，同时确认实际Pin定义、线缆阻抗、外径、屏蔽结构、端接方式以及装配尺寸。I-PEX官方页面列出的CX II With Cover评估线束还包括82877、82878、82439、83004、83005等型号，其中83006对应300mm、1-1配线，因此不能将不同长度或不同线序的型号直接视为完全相同的替代品。 对于需要降低采购成本、缩短交期或建立第二供应来源的项目，我们公司可提供：I-PEX 83006-100B-01-D兼容替代线束方案，可根据客户实际产品图纸和技术要求，对40PIN、0.25MM Pitch连接器、AWG#46极细同轴线、300mm长度及1-1线序等关键条件进行匹配开发，并进一步根据实际设备需求进行样品制作与验证。对于采购端而言，这种方式相比单纯寻找“外观相同”的线束，更适合用于正式BOM替代和供应链导入。

---

材料匹配只是起点，真正的替代重点是整条线束的系统一致性
I-PEX 83006-100B-01-D的核心特征可以概括为 40PIN、0.25MM Pitch、AWG#46极细同轴线、300mm、1-1配线以及CABLINE®-CX II With Cover结构。极细同轴线束主要材料中的导体、绝缘层、屏蔽层和外部保护结构共同决定了线束的电气和机械性能，而20974-040T-01等配套连接器则决定了线束能否与原系统实现可靠连接。对于工程师，替代开发重点是尺寸、Pin定义、阻抗、信号完整性及机械可靠性；我是【雷速极细同轴线束网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。对于采购人员，则应重点确认料号对应关系、规格一致性、批量制造能力及供应稳定性。通过对连接器、线材、线序和制造工艺进行整体匹配，才能真正形成可用于项目验证和批量导入的兼容替代方案。
