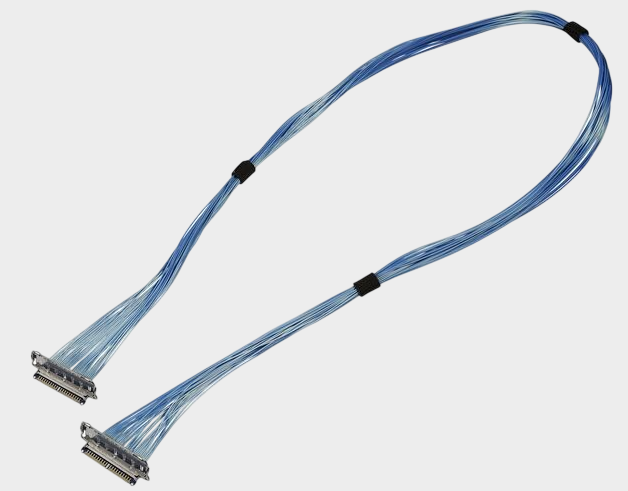

I-PEX 82878-100B-02-D：面向高密度高速连接的40Pin极细同轴线束

在笔记本电脑、工业相机、高速显示模组、精密电子设备等产品内部，连接器和线束需要同时满足“小型化、高密度、高速传输以及稳定连接”等要求。I-PEX CABLINE®-CX II With Cover正是针对有限安装空间设计的一类极细同轴线连接方案，其接触间距为0.25 mm，40 Pin信号位，采用水平插拔结构，嵌合高度为0.83±0.17 mm，并配有EMI屏蔽罩及机械锁扣结构。 本文所对应的极细同轴线束产品料号/型号为 I-PEX 82878-100B-02-D，根据工程图，该线束长度为200.0±5.0 mm，采用40根AWG #46、50Ω Micro-Coaxial极细同轴线，并配套线材端连接器 20974-040T-01，连接器为 40PIN、0.25MM间距。对于工程师而言，进行替代设计时不能只确认“40Pin”这一项，还需要同步核对线径、阻抗、长度、连接器型号、Pin Assignment以及屏蔽与固定结构；对于采购人员而言，这些参数则是确认替代料是否真正具备可装配、可验证条件的重要依据。I-PEX官方页面也将82878列为40Pin、46AWG、L=200mm、1-N的评估用线束型号。

---

极细同轴线束的工作原理是什么？为什么能够用于高速信号传输？

极细同轴线束的基本工作原理，是利用同轴结构让中心导体承担高速电信号传输，同时通过周围的屏蔽层形成电磁隔离，使信号在极小线径条件下仍能够保持相对稳定的传输环境。对于高速数字信号而言，真正影响系统表现的不只是“线能不能导通”，还涉及阻抗连续性、信号衰减、串扰、回损以及EMI等因素。因此，Micro-Coaxial线束通常会把中心导体、绝缘介质和屏蔽结构设计在非常有限的外径内，以兼顾信号完整性和设备内部空间利用率。CABLINE®-CX II With Cover官方资料显示，其参考传输速度为5 Gbps/lane NRZ，并列出了USB 3.1 Gen 1、V-By-One HS 1.4、HDMI 1.3、eDP以及MIPI等参考应用。 在连接器端，线缆屏蔽结构还需要与接地杆、Plug Shell、屏蔽罩以及Receptacle Shell/PCB等形成连续的接地路径，CX II With Cover采用360° EMI屏蔽机械锁扣罩及多点接地设计。 对于工程师来说，这意味着评估替代线束时，不能只用普通导线“实现导通”来判断是否可以替代，而应重点验证高速信号条件下的阻抗、屏蔽、线序和连接器匹配关系。

---

82878-100B-02-D的关键规格：工程选型需要关注的不只是线长

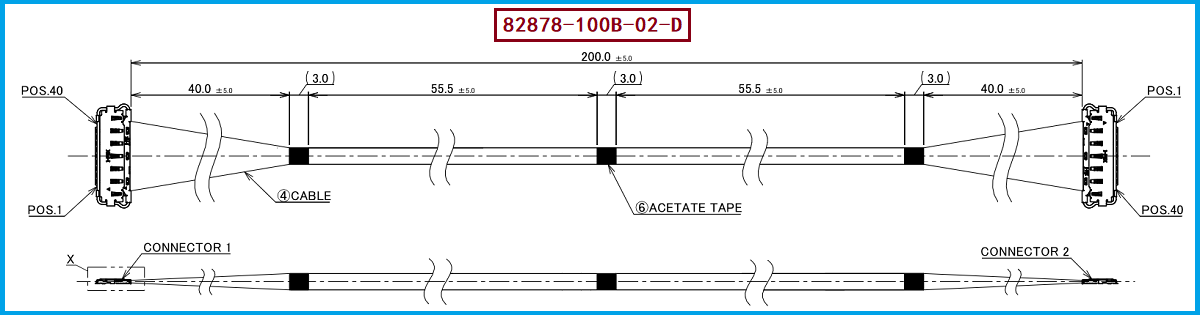

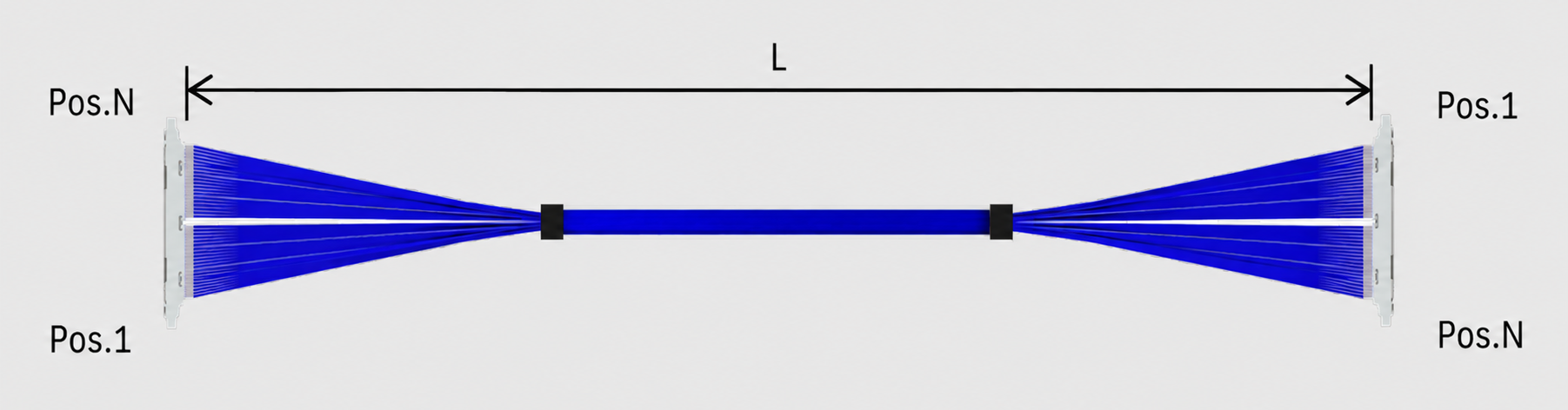

从I-PEX 82878-100B-02-D工程图来看，该产品采用 AWG #46、50Ω、Blue Micro-Coaxial线材，共40根，线束总长度为 200.0±5.0 mm，并使用两端连接器结构；工程图中的线序关系需要按照图纸进行对应，不能简单按照连接器Pin编号直接判断。与此同时，该线束配套的线材端连接器型号为 20974-040T-01，其对应CABLINE®-CX II结构为40Pin、0.25 mm接触间距；I-PEX官方推荐零件中还包括20977-040T-01、3655-0401、20975-040T-01以及20976-040E-01等相关连接器组件。 在采购替代产品时，建议将“I-PEX 82878-100B-02-D + 20974-040T-01 + 40PIN/0.25MM + AWG46 + 50Ω + 200mm”作为一组完整的询价与技术确认条件，而不是仅以“CX II 40Pin线束”进行询价，这样可以减少因线序、线径、长度或连接器结构不同造成的选型偏差。

---

选型和兼容与替代方案参考及建议

对于需要替换I-PEX 82878-100B-02-D的项目，建议工程师首先确认PCB端实际使用的连接器是否与CABLINE®-CX II With Cover体系匹配，再根据设备内部空间确定200mm线长及出线、固定方式；其次确认高速信号类型以及系统对阻抗、插损、串扰和EMI的实际要求，同时核对40Pin线序定义，尤其是原设备已经量产的情况下，应以原线束实物、工程图或客户Pin Mapping作为最终生产依据。I-PEX官方页面目前列出的同系列评估线束还包括82877-100B-02-D（100mm、1-N）、82439-100B-02-D（300mm、1-N），以及83004-100B-01-D、83005-100B-01-D、83006-100B-01-D等1-1线序产品，可作为不同长度和线序需求下的参考。 对于需要国产化、供应链优化或第二供应来源的客户，我们公司可提供 I-PEX 82878-100B-02-D 兼容替代线束方案，可根据客户实际使用的连接器型号、Pin数与间距、线材规格、长度、线序及装配要求进行极细同轴线束的生产制造，并可围绕样品验证阶段重点确认导通、绝缘、线序、尺寸、连接器装配及高速信号相关要求。需要特别说明的是，兼容替代并不意味着未经验证即可直接用于所有设备，最终应以客户产品的实际结构、性能测试及验证结果为准。

---

从“型号替代”走向“参数与性能匹配”
对于工程师和采购人员而言，I-PEX 82878-100B-02-D的核心识别信息可以概括为：40Pin、0.25mm间距、20974-040T-01线材端连接器、AWG #46 Micro-Coaxial、50Ω、200mm线束。其中，极细同轴线束通过同轴屏蔽结构实现高速信号传输与电磁隔离，并结合微型连接器、机械锁扣及EMI屏蔽结构，满足有限空间内的高密度连接需求。 我是【雷速极细同轴线束网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。对于需要寻找替代供应商的客户，与其单纯比较产品外观和价格，更重要的是围绕连接器、Pin数/间距、线材规格、阻抗、长度、线序、屏蔽结构及实际信号性能进行逐项确认。我们公司专注于极细同轴线束生产制造，可针对 I-PEX 82878-100B-02-D提供兼容替代线束开发与生产方案，为工程验证、样品打样及批量采购提供相应的产品支持。
