面向高速设备的小型化需求：极细同轴线束为什么仍然值得关注？

随着笔记本电脑、高分辨率显示设备、AI计算设备、服务器及其他高性能电子产品不断提高数据吞吐能力，设备内部连接不仅需要更高的数据传输速率，同时还受到空间、EMI/EMC、信号完整性以及结构可靠性的多重限制。在这样的应用环境下，极细同轴线束并没有因为高速传输技术的发展而失去价值，反而正在向更高密度、更高速率和更精细化方向发展。从当前连接器技术路线来看，I-PEX CABLINE®-VS II采用0.5mm接触间距、水平对插、全屏蔽ZenShield®结构及机械锁扣，并将PCIe Gen5 32 GT/s/lane、USB4 Gen4、DisplayPort UHBR20等高速应用作为参考应用方向，这说明极细同轴连接方案仍然是设备内部高速互连的重要技术路径之一。 对工程师而言，未来真正需要关注的并不是“极细同轴线会不会被其他技术完全取代”，而是在什么距离、什么速率、什么EMI环境以及什么空间约束下，极细同轴线能够以更好的信号完整性和布线密度发挥优势。因此，从当前技术趋势判断，极细同轴线束仍有较强的应用生命力，尤其适合高速、小型化、短距离设备内部互连场景。

---

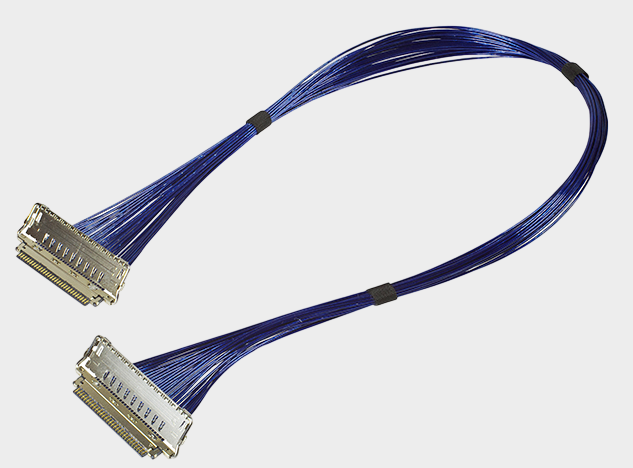

82695-100B-01-D：30Pin、40AWG极细同轴线束的工程应用价值

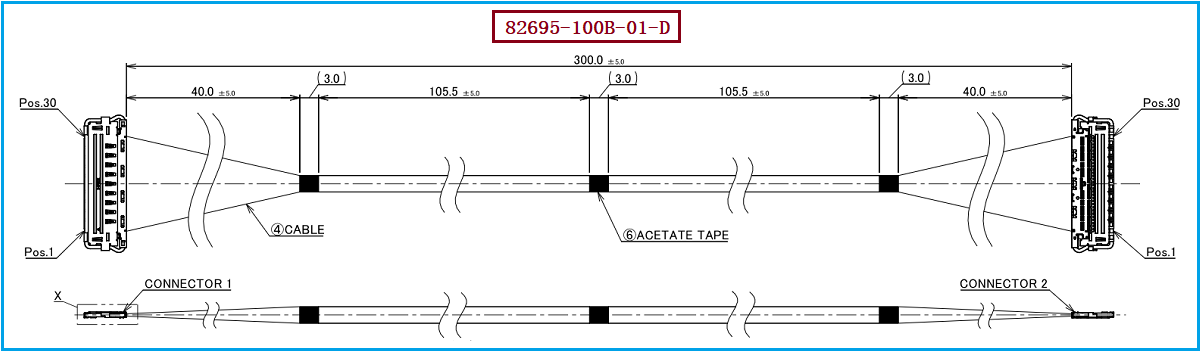

针对需要进行同规格替代、国产化采购或定制开发的客户，我们可提供与 I-PEX 82695-100B-01-D 对应的极细同轴线束兼容替代方案。根据所提供的产品资料，该型号属于CABLINE®-VS II 30Pin Micro-Coaxial Harness，采用双端连接的1-1结构，线束长度为300mm，核心线材规格为40AWG极细同轴线、50Ω，30路信号通道采用对应Pin位直通方式；其线材端使用的连接器型号为 20847-030T-01，该连接器可适配的线材规格为 40AWG。从连接器平台来看，CABLINE®-VS II为0.5mm Pitch水平插拔式结构，支持20Pin、30Pin和40Pin版本，并支持AWG36～AWG44 Micro-Coaxial Cable；官方资料还显示，AWG40对应的电流能力参考值为0.3A/contact。 对工程师来说，选用这类线束时不能只看“30Pin、300mm、40AWG”几个表面参数，还应重点确认连接器结构、Pin-to-Pin定义、线缆阻抗、屏蔽结构、端部加工、线束外形、长度公差及高速信号完整性；对于采购人员而言，则应进一步确认是否能够提供样品验证、批量稳定供货、规格一致性控制以及根据设备空间进行长度和出线方式定制。我们公司可提供：I-PEX 82695-100B-01-D兼容替代线束方案，可围绕客户实际设备接口、线长、Pin位定义及生产要求进行极细同轴线束定制与批量制造。

---

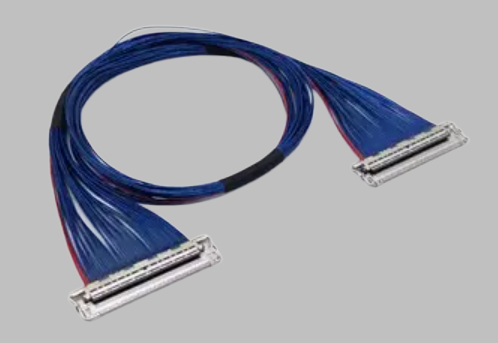

选型和兼容与替代方案参考及建议

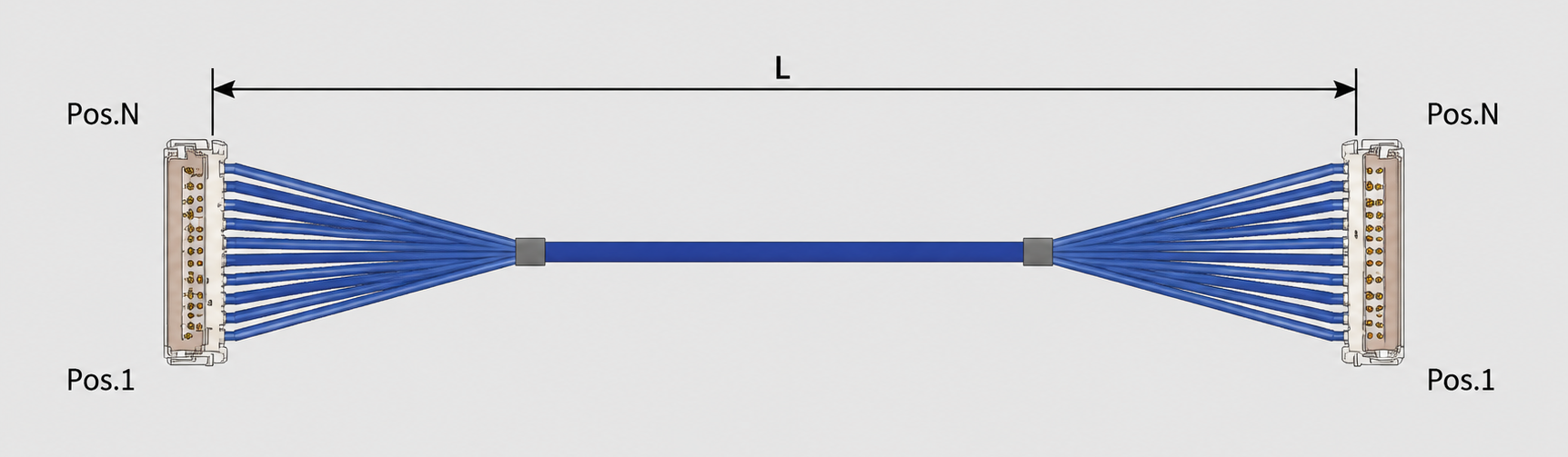

如果客户正在寻找 82695-100B-01-D 的替代产品，建议工程选型时优先按照“连接器—线材—Pin位—长度—高速性能”五个维度进行确认，而不要单纯按照外观或Pin数量进行替换。对于本型号，核心匹配方向应保持30Pin、1-1双端连接、300mm长度以及40AWG极细同轴线等关键条件，同时确认线材端连接器 20847-030T-01 的适配关系，并结合实际设备端母座确认完整的插合结构。I-PEX官方资料显示，CABLINE®-VS II连接器采用全屏蔽结构和机械锁扣，可降低高速信号环境下的EMI风险并减少不完全嵌合或脱落问题，因此替代开发时不能仅做到“尺寸能装、线路能通”，还应关注屏蔽连续性、接触可靠性及高速传输表现。 如果客户需要进行国产替代，我们建议先以原型号样品进行尺寸、Pin位、阻抗及机械配合验证，再根据设备实际使用环境进行小批量试产和可靠性验证；若设备对PCIe、USB4、DisplayPort等高速信号有要求，则还应进一步进行对应的信号完整性测试。对于采购部门，可将82695-100B-01-D + 20847-030T-01 + 40AWG作为询价和供应商技术确认的基础规格，从而降低因型号相似但内部结构不同而造成的替代风险。

---

从工程与采购角度看：极细同轴线束未来还会主导高速传输市场吗？

“极细同轴线未来还会主导高速传输市场吗？”这个问题，更准确的答案是：它未必会主导所有高速传输市场，但在高密度、短距离、板间/模块间高速互连领域仍将长期占据重要位置。 随着PCIe、USB4、Thunderbolt、DisplayPort等接口持续提高速率，连接方案面对的难点已经从单纯“传得过去”逐渐转向损耗、串扰、EMI、空间和功耗之间的综合平衡。I-PEX目前仍将CABLINE®-VS II定位于PCIe Gen5 32 GT/s/lane等高速应用，并提供全屏蔽、0.5mm Pitch以及多种极细同轴线规格，这从侧面反映出极细同轴技术仍在持续向高速化和高密度化演进。 未来在更长距离、高带宽数据中心互连等场景中，光互连等技术会拥有明显优势；但对于笔记本、显示模组、AI设备、工业设备及其他空间高度受限的电子产品内部短距离连接而言，极细同轴线束凭借成熟的制造体系、较高的布线密度、屏蔽能力和连接器小型化优势，仍具有很强的竞争力。因此，对工程师和采购人员来说，更实际的判断方式不是简单讨论“极细同轴是否会被淘汰”，而是根据具体产品的速率、距离、空间、EMI要求、成本和可靠性进行技术路线选择。

---

以成熟极细同轴制造能力助力高速设备连接国产替代
I-PEX 82695-100B-01-D是一款具有代表性的30Pin、300mm、40AWG极细同轴线束产品，其配套线材端连接器型号为20847-030T-01，适配线材规格为40AWG。对于需要进行连接器兼容、线束国产替代、供应链优化或定制开发的客户而言，真正有价值的不只是获得一条“能够导通”的替代线束，而是获得在结构尺寸、Pin位定义、线材规格、屏蔽、高速信号及批量制造一致性等方面都能够满足项目需求的完整解决方案。我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束的生产制造与兼容替代开发，可提供 I-PEX 82695-100B-01-D兼容替代线束方案，并可结合客户设备实际需求进行线长、Pin位、线材及连接器配置的技术确认，为高速电子设备内部连接提供稳定、精密的极细同轴线束产品支持。
