产品定位：50PIN极细同轴线束兼顾小型化与高速连接

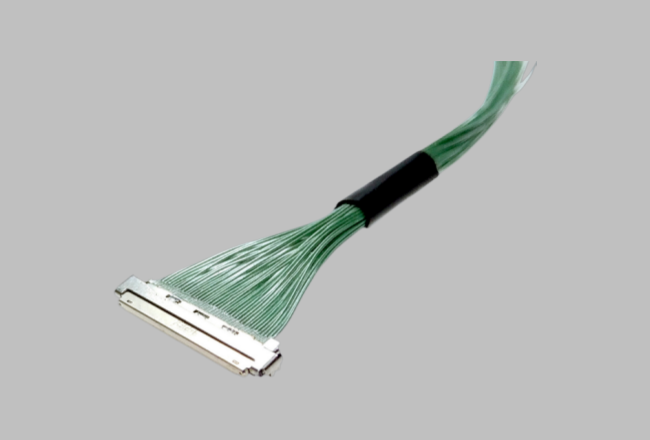

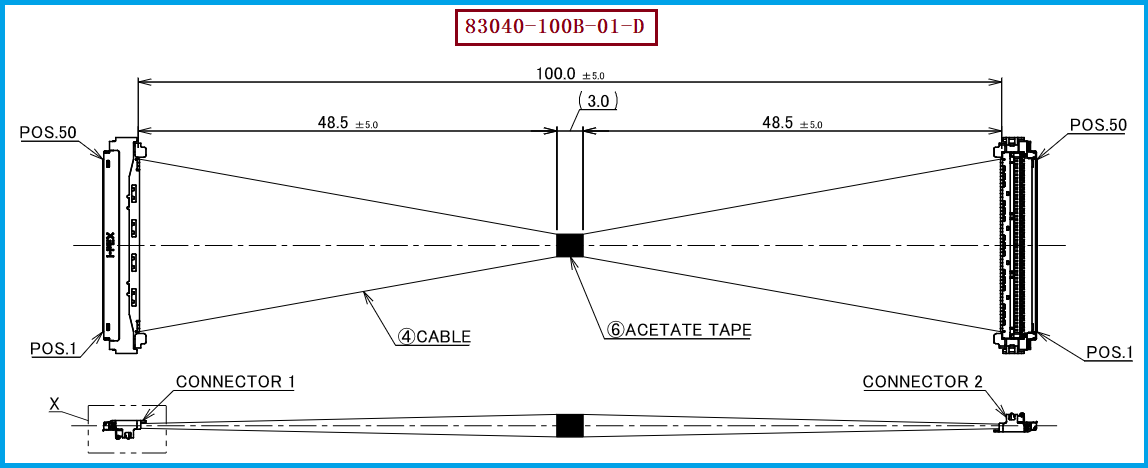

随着笔记本电脑、平板电脑、AI终端、工业视觉设备及高性能显示设备不断向轻薄化、小型化、高集成度方向发展，设备内部可用于布置连接线束的空间越来越有限。对于工程师而言，传统排线或普通线缆在空间占用、弯折布局以及高速信号传输方面可能难以同时满足设计需求，因此，采用更细、更高密度的极细同轴线束成为一种重要的内部互连方案。本文介绍的 I-PEX 83040-100B-01-D，属于CABLINE®-UM系列50PIN极细同轴线束评估样品，对应线材端连接器型号为 20878-050T-01，连接器采用 50PIN、0.4MM触点间距设计。对于需要在有限内部空间内实现多通道高速信号连接的产品设计，这种高密度连接方式能够帮助工程师更加灵活地规划主板、显示模组及其他功能模块之间的走线空间。

---

轻薄化优势：极细同轴线如何帮助电子设备释放内部空间

电子设备轻薄化并不仅仅意味着降低整机厚度，还意味着需要重新优化内部PCB、显示模组、电池、散热结构以及各种连接组件之间的空间关系。极细同轴线的核心优势之一，就是在线径较细的情况下仍能够承担高速信号传输任务，相比空间占用较大的传统线缆，更便于在狭窄区域进行布线、弯折和模块化连接。I-PEX 83040-100B-01-D采用50PIN高密度连接方案，其配套的 20878-050T-01连接器为0.4MM超细间距，在相同的连接通道需求下，可以帮助设备内部实现更加紧凑的连接布局。对于工程师来说，这意味着连接线束不再只是简单的“导电部件”，而是可以参与整机结构空间优化；对于采购人员来说，则可以围绕线径、PIN数、连接器匹配、线长及端部加工方式等关键参数进行标准化选型，在满足性能要求的同时兼顾批量制造和供应稳定性。

---

结构与性能：超细线材与高密度连接器协同满足高速设备需求

轻薄化并不能以牺牲信号完整性为代价，特别是在USB4、Thunderbolt、高速显示、工业视觉及高速数据传输设备中，连接线束需要同时考虑阻抗控制、信号损耗、串扰、EMI屏蔽以及机械可靠性。CABLINE®-UM系列连接器采用0.4MM接触间距，并具备ZenShield®全屏蔽技术及机械锁扣结构，为高速极细同轴线应用提供相应的连接基础。对于 83040-100B-01-D这类50PIN极细同轴线束，实际设计和替代时不能只关注“PIN数相同”这一项，还需要重点核对连接器型号 20878-050T-01、线材规格、特性阻抗、屏蔽结构、端接工艺、线束长度、Pin Assignment以及设备内部弯折空间。尤其对于高速信号而言，线材越细、信号速率越高，对阻抗一致性和加工精度的要求通常越高，因此极细同轴线束制造商需要从导体、绝缘层、屏蔽层到连接器端接全过程进行工艺控制，才能更好地兼顾轻薄化与高速传输需求。

---

选型和兼容与替代方案参考及建议：工程验证与采购导入应重点关注匹配关系

对于工程师进行新产品设计或旧产品替代时，建议以 “连接器匹配＋线材规格＋PIN数/间距＋线束结构＋电气性能＋机械尺寸”作为综合判断依据，而不是仅依据外观或料号进行替换。以 I-PEX 83040-100B-01-D为参考，其线材端使用 20878-050T-01连接器，连接器规格为50PIN、0.4MM间距，因此在开发兼容替代产品时，需要重点确认连接器插配关系、端子排列、线材AWG规格、线束长度、出线方向、屏蔽结构、阻抗要求及实际设备安装空间。对于采购人员而言，如果原厂线束存在交期、成本、最小采购量或供应渠道方面的压力，可以在保持关键接口尺寸和电气性能要求的前提下寻找具备成熟极细同轴线束制造能力的供应商进行替代验证。我们公司可提供：I-PEX 83040-100B-01-D兼容替代线束方案，可根据客户实际设备需求，对线材规格、长度、PIN数、端接连接器及线束结构进行匹配开发，为工程验证、小批量试产及批量采购提供极细同轴线束制造支持。

---

以极细同轴线束助力下一代轻薄化设备内部互连
电子设备轻薄化的发展趋势，对内部连接线束提出了更高要求：既要足够细小、节省空间，又要具备稳定的高速信号传输能力和可靠的连接性能。I-PEX 83040-100B-01-D以50PIN、0.4MM间距的连接方案为基础，配套 20878-050T-01线材端连接器，可作为高密度极细同轴连接方案的参考。对于笔记本电脑、显示设备、AI终端、工业视觉、高速计算及其他空间受限的电子产品而言，合理应用极细同轴线束，有助于在有限内部空间中实现更灵活的模块互联。我是【雷速极细同轴线束网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束的生产制造，可围绕客户实际应用进行规格匹配、线束加工及兼容替代开发，帮助工程师解决空间布局与高速连接问题，同时为采购人员提供更具灵活性的供应链选择。
