长度误差并非“小问题”：极细同轴线束为什么需要严格控制长度？

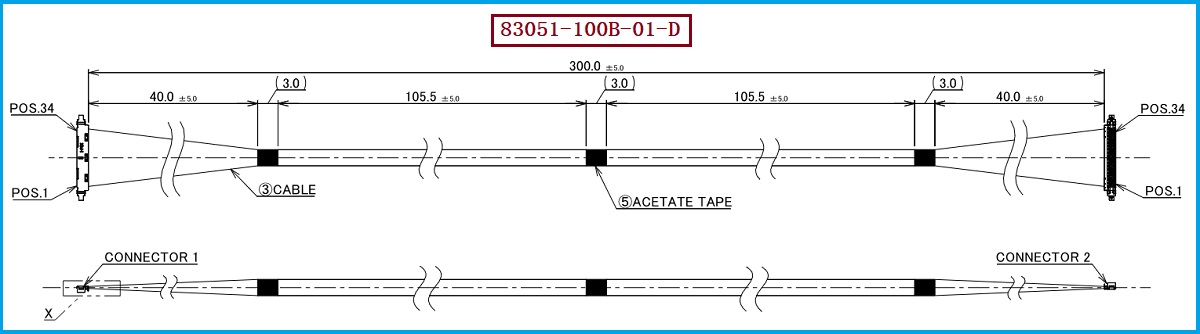

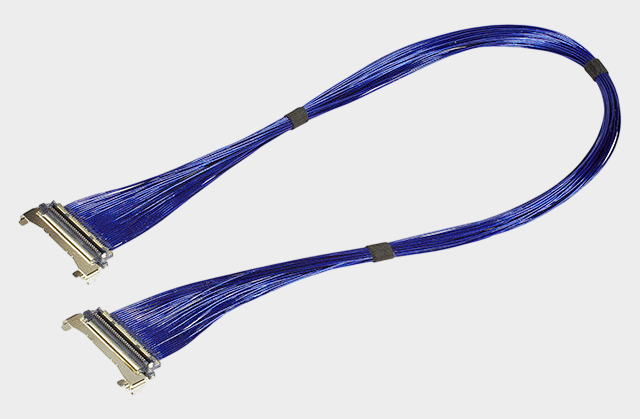

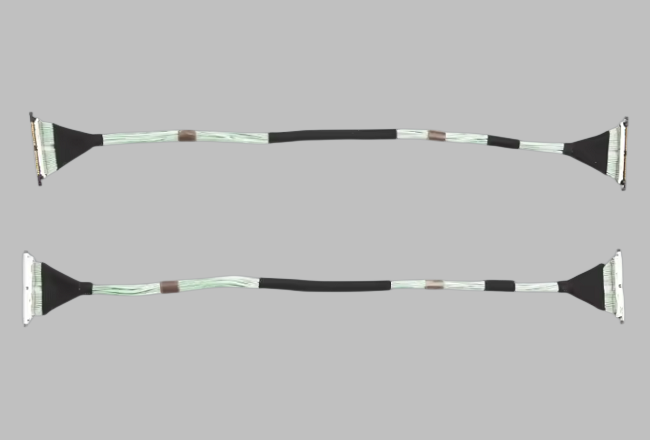

在高速显示、图像传输以及高密度电子设备内部连接中，极细同轴线束不仅承担电气连接作用，其线长、阻抗、结构和屏蔽状态都会影响信号传输表现。以 I-PEX CABLINE®-UX II 83051-100B-01-D 为例，该产品属于34Pin极细同轴线束，采用46AWG Micro-Coax，标称长度为300MM，线束结构为1-1，其配套线材端连接器型号为 20532-034T-02-1。I-PEX官方资料显示，CABLINE®-UX II采用0.25mm Contact Pitch、Vertical Right Angle结构，参考传输速度可达到5Gbps/lane NRZ，并支持USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等高速应用。 因此，对于工程师而言，“300MM”并不只是一个机械尺寸参数，而是高速信号链路设计中的重要组成部分。

---

极细同轴线束长度误差对性能影响多大？关键要看高速信号和应用场景

对于极细同轴线束而言，长度发生一定变化，并不意味着产品一定无法使用，但当系统工作在较高数据速率时，线长变化会进一步影响信号传播延迟、相位关系、阻抗连续性以及整体信号完整性。如果同一设备中存在多路高速信号，某些通道长度差异过大，还可能造成不同通道之间的时序偏差。因此，在工程开发阶段，不能只关注“线能不能接通”，还需要关注实际长度是否符合原设计要求。尤其是 83051-100B-01-D的300MM规格，如果替代线束实际长度明显偏离原设计，就需要结合终端设备的工作频率、接口标准、信号拓扑和SI测试结果进行判断。与此同时，极细同轴线本身具有较小外径和较高柔性，生产过程中还要避免因剥线、压接、成型、弯折等工艺导致实际有效电气长度发生不受控变化。

---

从工程师与采购视角看：长度控制还要与连接器、线材及加工工艺一起确认

对于工程师来说，I-PEX 83051-100B-01-D 的替代开发不能只复制“300MM”这个数字，而应围绕34Pin数量、46AWG Micro-Coax、1-1线序/结构、连接器匹配以及线束整体尺寸进行确认。CABLINE®-UX II官方资料显示，该系列支持30、34、40、50Pin，并采用0.25mm间距；34Pin对应的Plug Housing型号包括 20532-034T-02-1。 对采购人员而言，则应重点确认供应商能否按照原产品图纸进行长度、Pin数、连接器、线材规格及端部加工的一致性控制，而不是简单寻找一个“看起来相同”的线束。特别是在批量采购中，如果长度公差控制不稳定，可能造成装配干涉、走线余量不足，甚至进一步影响高速信号调试结果。因此，建议在替代项目中同时确认机械长度公差、电气性能、连接器配合、线材规格和批次一致性。

---

选型和兼容与替代方案参考及建议

如果客户正在寻找 I-PEX 83051-100B-01-D 的兼容替代极细同轴线束，建议以原产品PDF图纸作为开发依据，重点核对34Pin、46AWG Micro-Coax、300MM长度、1-1结构以及线材端连接器 20532-034T-02-1 等关键条件。I-PEX官方页面目前将 83051-100B-01-D 列为“34pin micro-coaxial 46AWG L=300mm 1-1”的Sample Harness型号。 在实际替代时，可以根据客户设备的装配空间和信号要求，对线长进行精确控制，并通过导通、阻抗、耐压、外观、尺寸及高速信号完整性等项目进行验证。我们公司可提供：I-PEX 83051-100B-01-D兼容替代线束方案，可依据客户提供的原厂PDF图纸、样品或技术要求进行极细同轴线束的打样与定制生产，为工程师提供替代设计支持，也为采购人员提供国产化、供应链优化及批量配套方案。

---

300MM不仅是长度，更是高速线束设计需要控制的关键参数
极细同轴线束长度误差对性能的影响不能一概而论：在低速、短距离连接中，小幅长度偏差可能主要体现为装配尺寸变化；但随着传输速率提高，长度变化对传播延迟、通道一致性及信号完整性的影响需要更加重视。对于 I-PEX 83051-100B-01-D 这款34Pin、46AWG、300MM的CABLINE®-UX II极细同轴线束，合理的替代方案应同时保证连接器型号 20532-034T-02-1、Pin数、线材规格、线长、线序及加工质量的一致性。我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。只有从“机械尺寸+电气性能+制造工艺”三个维度进行控制，才能真正实现可靠的兼容替代。
