在高分辨率显示器、高刷新率笔记本以及高速内部互连需求不断增长的背景下，传统LVDS线束已逐渐难以满足新一代显示接口对带宽、EMI抑制和空间布局的综合要求。尤其在eDP、USB4、DP等高速显示链路中，采用Micro Coaxial Cable（极细同轴线）结构的高速线束，已成为轻薄化电子设备的重要解决方案。I-PEX CABLINE-VS系列中的82689-100B-01-D，就是面向高速显示互连场景推出的典型线束方案。

---

一、I-PEX 82689-100B-01-D结构特点：极细同轴线束的精密设计

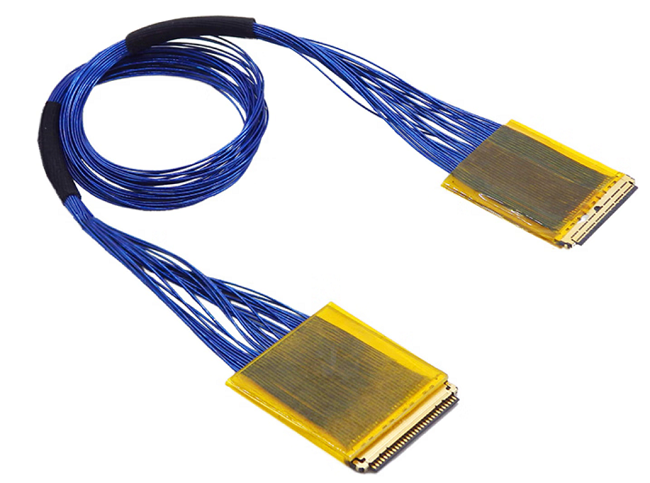

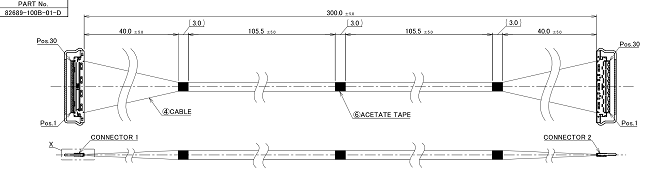

I-PEX 82689-100B-01-D隶属于CABLINE-VS系列高速极细同轴线束，采用30Pin结构，搭配Micro Coaxial Cable高速传输方案，主要用于eDP显示、高速屏线及笔记本内部高速互连。其特点包括：

1、40AWG极细同轴线，有效降低线束厚度与弯折半径，

2、适合超薄笔记本、工业显示设备及高密度布线场景，

3、优化内部空间布局，同时保证高速信号传输稳定性；

这种精密结构确保了在有限空间内实现高速、可靠的显示连接。

---

二、连接器优势：I-PEX 20454-230T

在82689-100B-01-D的连接端，使用的是I-PEX 20454-230T连接器，属于CABLINE-VS系列0.5mm Pitch高速连接器，具备以下特点：

2.1、支持最高32Gbps/lane高速传输，

2.2、水平对插结构设计，

2.3、小型化、低背高设计，

2.4、机械锁扣结构提升长期插拔稳定性，

2.5、支持高速差分信号传输；

尤其是机械锁扣结构，可显著降低设备振动、运输及使用过程中出现的接触不稳定风险，提升整机可靠性。

---

三、信号完整性（SI）：高速显示链路的核心

高速显示接口性能的关键不仅在于连接器本身，更取决于整套高速链路的信号完整性（SI）。82689-100B-01-D采用Micro Coaxial Cable结构，相比传统排线，具有：

1. 更优的屏蔽性能与阻抗一致性

2. 降低插入损耗、回波损耗、串扰及EMI辐射

3. 满足eDP HBR、DP高速显示链路及新一代高速屏线的高频信号需求

同时，CABLINE-VS系列连接器的GSSG差分布局设计，也进一步提升了高速信号完整性。这正是高端笔记本显示模组、高分辨率LCD/OLED屏线普遍采用极细同轴方案的原因。

---

四、选型参考与兼容方案

在实际开发中，高速极细同轴线束选型需综合考虑：

(1). Pin数、传输速率、线长、线规，

(2). 阻抗控制、EMI要求、安装空间；

对于30Pin高速显示方案，82689-100B-01-D适用于典型高速eDP内部连接场景；若需更高通道，可考虑40Pin或50Pin版本的CABLINE-VS线束。

在连接器兼容性方面，20454-230T属于标准CABLINE-VS系列接口，行业内部分高速显示方案也可兼容设计。对于设备升级、维修或国产化替代项目，具备一定的兼容替代空间；I-PEX可提供82689-100B-01-D的兼容型线束解决方案，包括：

(1). 30Pin高速Micro Coaxial Harness，

(2). eDP高速屏线，

(3). 定制长度方案，

(4). 高速阻抗控制方案，

(5). 小批量打样与批量生产；

适用于工业显示、笔记本及高速显示模组等多种应用场景。

---

I-PEX 82689-100B-01-D通过CABLINE-VS高速连接器与极细同轴线的结合，在高速显示链路中实现了体积、可靠性与信号完整性的平衡。对于需要高速eDP屏线、高速显示互连及高密度内部布线的设备，采用成熟的极细同轴线束方案，已成为提升整机性能和可靠性的关键方向。
