40PIN极细同轴线束，面向高密度高速信号传输

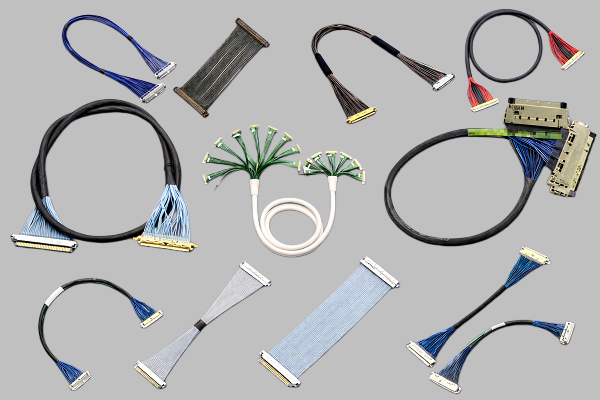

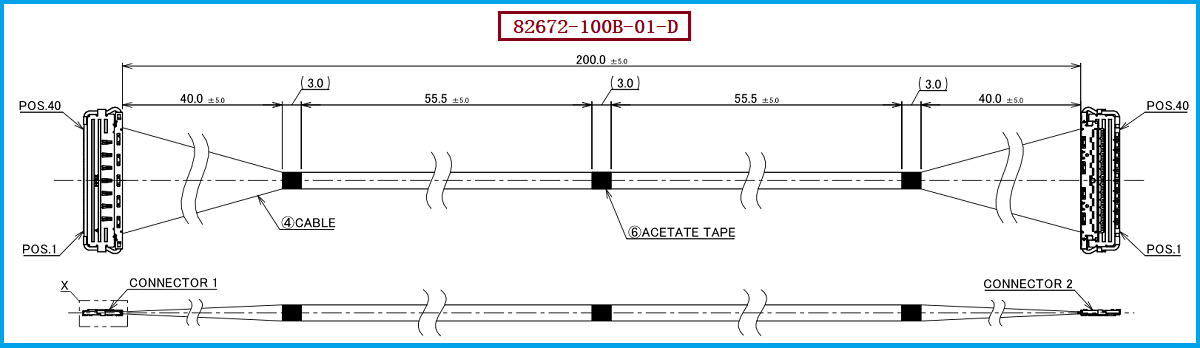

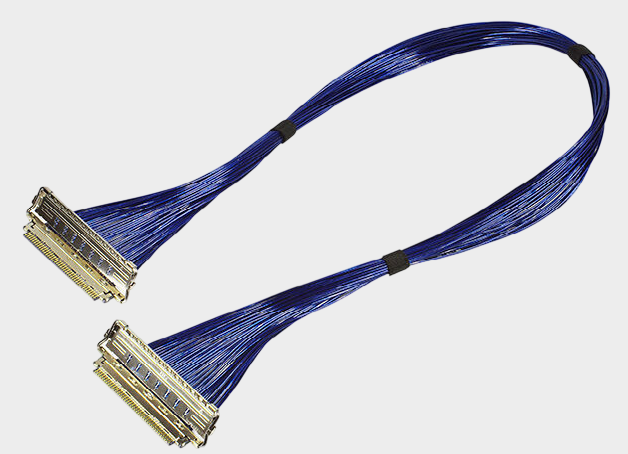

在笔记本电脑、平板电脑、高分辨率显示设备、VR/AR设备以及高速数据终端不断向轻薄化、高速化发展的背景下，内部信号连接不仅要求更高的传输速率，也对线束尺寸、EMI抑制和布线空间提出了更高要求。本方案对应 I-PEX 82672-100B-01-D 极细同轴线束，采用 40PIN、0.4mm间距的线端连接方案，配套线材端连接器型号为 20680-040T-01。结合 CABLINE®-CA II 系列连接器的产品特性，该类0.4mm超细间距连接方案能够在有限的设备内部空间中实现高密度信号连接，同时兼顾高速传输与电磁兼容设计。对于工程师而言，40PIN高密度结构有利于满足多通道高速信号布线需求；对于采购人员而言，则可以重点关注连接器型号、PIN数、间距、线材规格、长度及两端连接方式等关键参数，确保替代线束能够与原设计方案准确匹配。

---

极细同轴线适用于哪些高速协议？

极细同轴线并不是单纯为了“做得更细”，其优势在于能够通过精细的同轴结构控制高速信号传输过程中的阻抗、串扰和电磁干扰，因此非常适合高速差分信号应用。根据 CABLINE®-CA II 系列产品资料，该连接器面向最高 32Gbps/lane PAM4级别的高速传输应用，可用于 USB4 Gen4、Thunderbolt 5、USB4 Gen3、DisplayPort UHBR20、V-By-One US、HDMI 2.1以及eDP等高速协议或接口场景。需要注意的是，“连接器支持某高速协议”并不意味着任何线束配置都可以直接达到该协议的最高速率，最终性能还取决于极细同轴线材结构、特性阻抗、线长、连接器组合、PCB走线、端接工艺以及整机信号完整性设计。因此，在8K显示、高刷新率显示、USB4高速数据以及下一代高速设备中，工程师应将极细同轴线束作为整个高速链路的一部分进行系统级验证，而不能只依据连接器型号判断最终传输性能。

---

为什么40PIN、0.4mm间距适合高速设备内部连接？

对于高速设备而言，线束不仅需要传输信号，还需要在有限空间内完成多通道布线。20680-040T-01 是该方案采用的线材端连接器型号，对应 40PIN、0.4mm Pitch 的高密度连接设计。CABLINE®-CA II 系列采用水平插拔结构，并结合ZenShield®全EMI屏蔽设计和多点接地结构，有助于降低高速信号连接区域的电磁干扰；同时，机械锁扣结构能够增强连接可靠性，降低设备装配和长期使用过程中出现连接异常的风险。对于工程师选型来说，如果项目涉及eDP、DisplayPort、USB4、Thunderbolt等高速信号，应重点核对信号通道数量、线材AWG规格、阻抗要求、线长以及连接器配合结构；对于采购人员，则建议在询价时明确提出 I-PEX 82672-100B-01-D、20680-040T-01、40PIN、0.4mm间距等核心信息，减少不同供应商之间因规格理解偏差造成的选型风险。

---

选型和兼容与替代方案参考及建议

如果现有设备或项目采用 I-PEX 82672-100B-01-D，在寻找兼容替代线束时，不建议只比较线束外观或长度，而应重点确认线端连接器是否为 20680-040T-01、连接器是否为40PIN及0.4mm间距，同时进一步核对线材规格、线长、屏蔽结构、端接方式、阻抗控制以及实际高速信号测试要求。CABLINE®-CA II系列本身覆盖20PIN、30PIN、40PIN、50PIN等不同规格，因此即使同属0.4mm间距，也不能简单认为不同PIN数产品可以直接互换。我们公司可提供 I-PEX 82672-100B-01-D 兼容替代线束方案，可根据客户实际设备结构和高速传输需求进行极细同轴线束的规格匹配、长度定制及生产制造，为工程师提供样品验证和量产导入支持，也为采购人员提供对应的国产替代供应方案。对于涉及8K显示、高速eDP、DisplayPort、USB4等项目，建议在正式批量采购前进行插拔配合、阻抗、信号完整性及实际系统传输测试，以确保替代方案满足整机设计要求。

---

从高速协议到线束制造，核心在于整体匹配
I-PEX 82672-100B-01-D 所代表的40PIN极细同轴线束方案，结合 20680-040T-01线材端连接器、40PIN、0.4mm间距的高密度连接结构，适用于对尺寸、信号密度及高速传输性能有较高要求的电子设备内部连接。极细同轴线可应用于eDP、DisplayPort UHBR、USB4、Thunderbolt、HDMI等高速接口相关场景，但实际可达到的传输性能必须结合线材、连接器、PCB及整机系统进行综合验证。我是【雷速极细同轴线束网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。对于正在进行高速设备开发、原厂线束替代或国产化采购的客户，我们可围绕 I-PEX 82672-100B-01-D 提供兼容替代极细同轴线束制造方案，帮助工程师降低重新设计成本，同时为采购端提供更灵活的供应链选择。
