MIPI高速接口为什么越来越需要极细同轴线束？

随着手机、平板、AI视觉终端、工业相机、智能显示设备及各种嵌入式视觉系统不断向高分辨率、高帧率和小型化发展，MIPI接口承担的数据传输量越来越大。对于工程师而言，MIPI接口的线束选择并不是简单地考虑“能不能接上”，而需要同时关注信号完整性、阻抗匹配、串扰、EMI、线缆尺寸、弯折空间以及连接可靠性。尤其是在高速MIPI Camera、MIPI Display等应用中，传统排线方案在空间利用率、抗干扰及高速信号传输方面可能受到限制，极细同轴线束因此成为一种值得关注的内部高速互连方案。本文所介绍的 I-PEX 82676-100B-01-D，属于CABLINE®-UM系列30Pin、40AWG Micro-Coaxial Cable、1-1 Pin Assignment的极细同轴线束方案，配套线材端连接器型号为 20878-030T-01，使用 AWG#40极细同轴线。对于需要进行MIPI高速信号连接的工程师和采购人员来说，这类线束可以在有限设备空间内兼顾高速信号传输与小型化布线需求。

---

工程师为MIPI接口选型时，AWG#40极细同轴线需要重点关注什么？

MIPI接口通常对高速差分信号质量比较敏感，因此工程师在选择极细同轴线束时，除了确认Pin数和连接器型号，还应重点核对线缆阻抗、传输损耗、串扰、屏蔽结构以及线长。CABLINE®-UM连接器采用 0.4mm Contact Pitch，配合高度约 2.2±0.15mm，并采用90°直角出线结构，适合空间紧凑的设备内部布线；同时支持ZenShield®全屏蔽结构，有助于降低高速信号产生的电磁干扰。对于本方案而言，AWG#40属于CABLINE®-UM支持的Micro-Coaxial Cable规格，其连接器端采用 20878-030T-01，30Pin结构能够满足多通道高速信号连接需求。需要特别注意的是，MIPI实际应用不能仅根据AWG规格判断是否适用，还应结合主板端连接器、PCB走线、信号速率、线束长度、阻抗控制以及整机EMC要求进行验证。也就是说，AWG#40是线径规格，而不是MIPI兼容性的唯一判断依据，工程师在导入量产前仍应进行实际信号完整性测试。

---

从工程设计与采购角度看，I-PEX 82676-100B-01-D如何进行兼容替代？

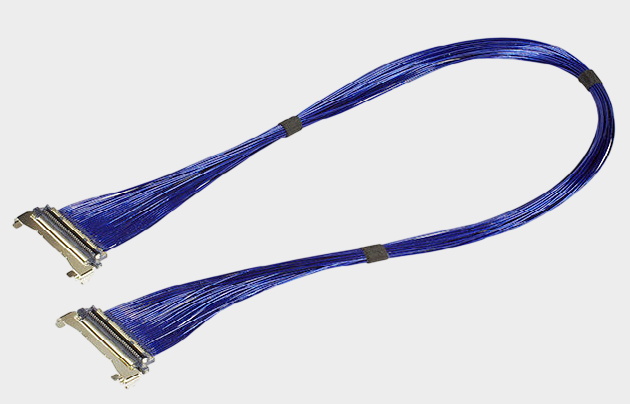

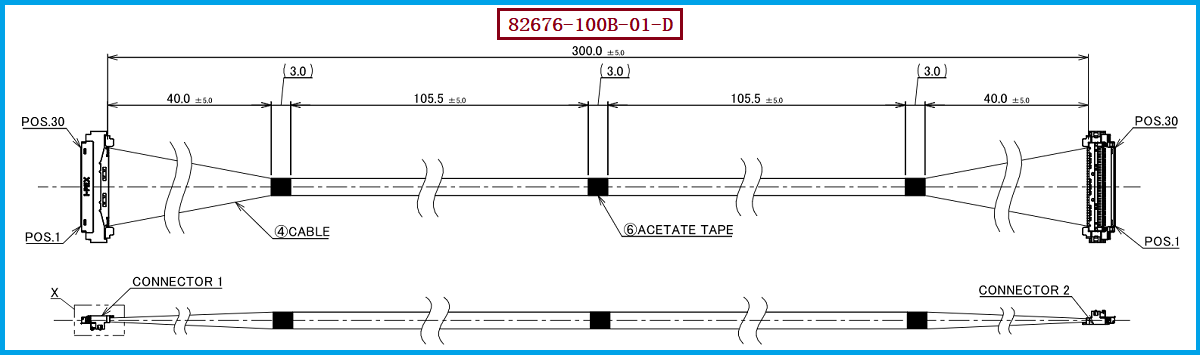

对于已经采用 I-PEX 82676-100B-01-D 或类似CABLINE®-UM结构的设备，如果工程师或采购人员正在寻找国产化、供应链备选或成本优化方案，建议按照“连接器接口兼容+线材规格一致+Pin Assignment一致+线长一致+电气性能验证”的思路进行替代，而不能只依据产品外观进行判断。I-PEX 82676-100B-01-D对应30Pin、1-1连接方式、AWG#40极细同轴线结构，线束两端需要实现对应信号Pin位的一一连接；线材端连接器为 20878-030T-01。因此，在寻找替代产品时，应首先确认连接器配合尺寸、Pin数、端子排列、锁扣结构及插拔方向，再确认AWG#40线材、同轴结构、特性阻抗及屏蔽性能是否满足原设计要求。同时，还需要根据实际设备确认线长、出线方向、剥线长度、屏蔽处理及端部成型方式。我们公司可提供 I-PEX 82676-100B-01-D 兼容替代极细同轴线束方案，可根据客户设备实际结构和技术要求，对线长、Pin位、出线方式、端部加工及线材参数进行匹配，为工程师提供样品验证及批量生产支持，帮助采购人员建立更加灵活的供应链选择。

---

选型和兼容与替代方案参考及建议

对于MIPI接口应用，建议工程师在项目初期就把极细同轴线束作为高速互连系统的一部分进行整体评估。以 I-PEX 82676-100B-01-D为参考时，可以优先确认30Pin、1-1 Pin Assignment、AWG#40以及 20878-030T-01连接器等关键条件，然后根据实际MIPI速率和设备内部空间确定线束长度及结构。对于替代方案，不能简单理解为“同Pin数、同AWG即可替换”，还需要进一步验证连接器机械配合、端子接触可靠性、特性阻抗、插入损耗、回波损耗、串扰、屏蔽连续性以及高速信号眼图等指标。如果应用于MIPI Camera、MIPI Display、工业视觉或高速图像采集设备，还建议在样品阶段完成高速信号完整性和EMC验证，再进入批量导入。对于采购端而言，则应同步确认样品一致性、批次稳定性、生产工艺能力、交期及长期供货能力，从而降低后期替代过程中出现兼容性问题的风险。

---

MIPI高速互连中的极细同轴线束解决方案
MIPI接口对高速信号完整性和小型化布线提出了更高要求，而0.4mm超细间距、ZenShield®全屏蔽、AWG#40极细同轴线以及30Pin 1-1连接结构，使CABLINE®-UM体系的极细同轴线束适合用于紧凑型高速电子设备内部互连。对于以 I-PEX 82676-100B-01-D为参考的项目，工程师应重点从电气、机械、结构和EMC四个维度进行选型与替代验证；采购人员则应关注产品兼容性、批量一致性和供应保障能力。我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束研发与生产制造，可针对I-PEX 82676-100B-01-D及同类高速极细同轴线束产品提供兼容替代及定制化生产方案，为MIPI高速摄像头、显示设备、工业视觉、AI终端及其他高密度电子设备提供可靠的极细同轴线束连接解决方案。
