极细同轴线束与射频线束，应用定位并不完全相同

在高速电子设备内部连接中，工程师经常会接触极细同轴线束和射频线束，两者虽然都属于同轴结构，都可以通过控制阻抗和屏蔽结构来改善高频信号传输质量，但设计重点并不完全一致。射频线束通常更强调射频信号的低损耗、高频率范围、阻抗稳定性以及连接器接口的射频性能，常见于天线、无线通信、射频模块及测试系统；极细同轴线束则更强调超小型化、高密度布线、柔性、屏蔽以及高速数字信号传输，尤其适用于笔记本电脑、显示模组、转轴及其他空间受限设备。I-PEX CABLINE®-UX II采用0.25mm Contact Pitch和Vertical（Right Angle）结构，官方给出的参考传输速度为5Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用。

---

从结构和尺寸来看，I-PEX 82658-100B-02-D更强调高密度与轻薄化

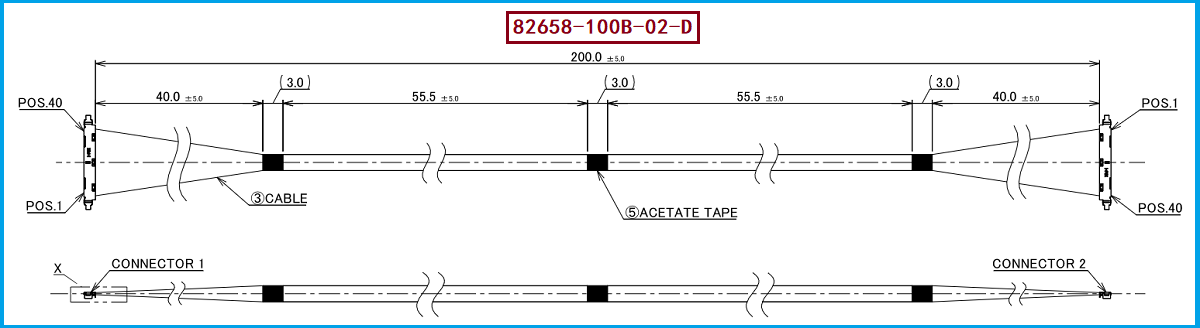

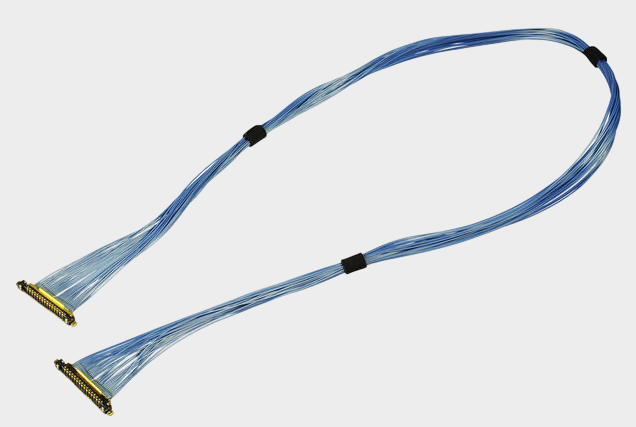

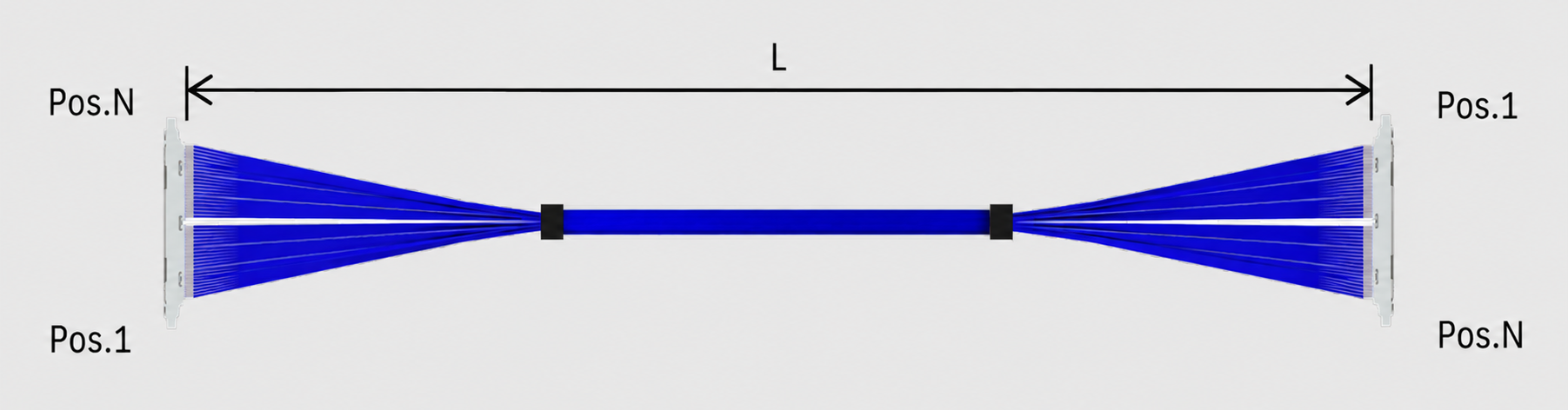

本次产品型号为 I-PEX 82658-100B-02-D，属于CABLINE®-UX II 40P Harness，采用40Pin极细同轴线束结构，线材端连接器型号为 20532-040T-02-1，连接器规格为40PIN、0.25MM Pitch。对应工程图中的线材为46AWG、50Ω Micro-Coaxial Cable，线束长度为200mm，并采用1-N线位定义。与传统射频线缆相比，这类产品的核心优势并不是追求更粗的屏蔽层、更大的连接器或更高机械强度，而是在非常有限的空间内实现多通道高速信号连接。I-PEX官方资料显示，CABLINE®-UX II 40Pin连接器尺寸非常小，并提供了外径约0.24mm的40Pin极细同轴线束穿过约Φ2.66mm转轴或软管的应用参考，这正体现了极细同轴线束在轻薄化和转轴结构中的应用价值。

---

两者最大的区别之一，是“高频射频性能”与“高速数字信号密集连接”的侧重点不同

对于工程师而言，不能简单认为“射频线束就是更高级的极细同轴线束”，也不能认为两者可以直接互换。射频线束通常需要重点评估工作频率、插入损耗、回波损耗、VSWR、屏蔽效能、连接器射频接口以及阻抗一致性；极细同轴线束除了关注阻抗和信号完整性，还需要综合考虑Pitch、Pin数量、线径、连接器尺寸、线束长度、线位定义、弯折空间以及装配可靠性。以 82658-100B-02-D 为例，40Pin与0.25mm Pitch形成高密度连接，配合46AWG Micro-Coax，使线束能够在狭小空间内完成多路信号传输；CABLINE®-UX II还采用多点接地路径，将Wire Shield、Ground Bar、Plug Shell、Receptacle Shell与PCB连接起来，有利于形成连续的屏蔽接地路径。需要注意的是，I-PEX官方明确将其5Gbps/lane NRZ标注为“参考值”，因此实际项目不能仅根据理论速度判断是否满足要求，而应结合具体线材、PCB、连接器及整机进行SI验证。

---

选型和兼容与替代方案参考及建议：不能只看“同轴线”，必须匹配完整链路

如果客户准备对 I-PEX 82658-100B-02-D进行国产替代或开发第二供应商，建议工程和采购人员不要仅按照“40Pin极细同轴线”进行询价，而应将连接器型号、Pin数、Pitch、线材AWG、阻抗、长度、线位定义和端部结构作为完整的替代条件。其中，线材端连接器应重点确认 20532-040T-02-1，规格为40PIN、0.25MM Pitch；对应线束采用46AWG、50Ω Micro-Coaxial Cable，长度200mm，1-N线位定义。对于工程师，需要进一步验证机械配合、Pin定义、信号完整性及EMI表现；对于采购人员，则建议在询价和规格确认阶段直接锁定上述关键参数，避免把普通射频线缆或其他Pitch的极细同轴线束错误作为替代品。我们公司可提供：I-PEX 82658-100B-02-D兼容替代线束方案，可根据客户图纸、样品及应用要求，对连接器、极细同轴线材、长度、Pin位及加工工艺进行匹配开发。I-PEX官方目前将82658-100B-02-D列为CABLINE®-UX II 40Pin、46AWG Micro-Coax、200mm、1-N的Sample Harness型号。

---

极细同轴线束不是简单缩小版射频线束，而是面向高密度设备连接的专用方案
极细同轴线束与射频线束虽然具有同轴传输和阻抗控制方面的共同点，但应用目标和工程设计重点存在明显差异。射频线束更关注高频射频链路的损耗、驻波、回波及射频接口性能，而极细同轴线束更加重视在有限空间中实现多通道、高速、柔性和稳定的内部信号连接。我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。对于 I-PEX 82658-100B-02-D，其40PIN、0.25MM Pitch、46AWG Micro-Coax、200mm长度、1-N线位定义以及 20532-040T-02-1连接器，共同构成了完整的产品规格体系。进行替代开发时，只有从连接器、线材、阻抗、Pin定义、尺寸和信号完整性多个维度同时匹配，才能真正实现可靠的兼容替代。
