近年来，笔记本、显示模组和高速接口设计几乎离不开一个核心部件——极细同轴线束（micro coaxial cable）。初看似乎只是“线细一些”，但真正上手项目才会发现，它是高速信号传输、结构设计与工艺水平的综合体现。I-PEX 81422-100B-02-D便是典型代表，我们可以借它来探讨一个现实问题：国产微型同轴线束现在能否实现真正替代？

---

一、I-PEX 81422-100B-02-D解决了什么问题？

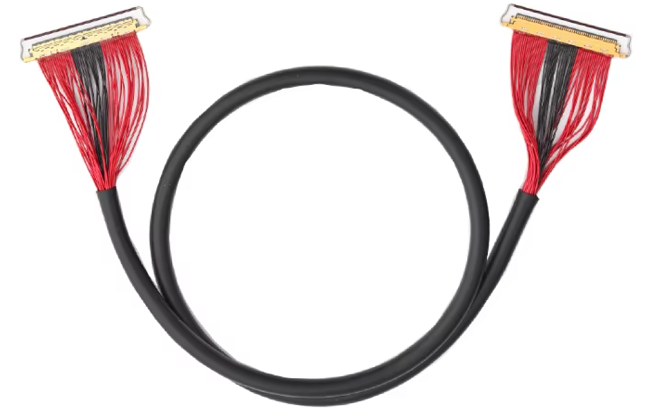

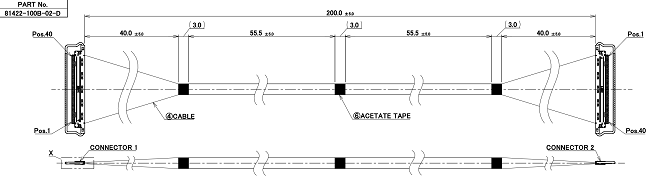

这条线束并非简单的导线，而是一套经过验证的高速连接方案；其规格为40Pin / 200mm / 1-N结构 / 40AWG，主要用于eDP屏线等高速显示场景；在项目实践中，即便长度仅从150mm增加到200mm，信号完整性裕量就可能被显著压缩，这时你会意识到：线束设计实际上是在“边界条件下跑”的艺术。

稳定性能的关键在于三点：

1.1、高频信号损耗控制在可接受的极限范围；

1.2、极细线径适应设备堆叠空间；

1.3、屏蔽结构保证电磁干扰（EMI）不失控。

简而言之，它是在性能、空间与稳定性之间寻找最佳平衡。

---

二、核心连接器解析：20454-240T的重要性

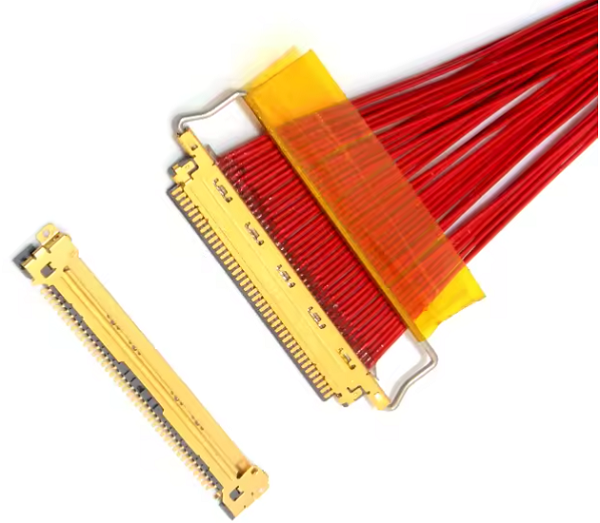

线束的性能很大程度上依赖所搭配的连接器。81422-100B-02-D使用的20454-240T属于I-PEX CABLINE-VS系列标准接口，其特点包括：

2.1、0.5mm间距 & 低插合高度（约1mm）：满足超薄设备需求；

2.2、机械锁结构（Lock Bar）：比传统摩擦锁更稳固；

2.3、高频优化设计：针对高速差分信号优化阻抗与串扰。

因此，这类线束不是“端子压好就完事”，而是连接器、电气参数和线规必须匹配，才能实现预期性能。

---

三、国产替代的现状与挑战

国产微型同轴线束近年来取得明显进展：

(1). 40AWG及以下线径加工能力提升；

(2). 自动化端接工艺不断优化；

(3). 信号完整性（SI）验证能力增强。

但要完全对标81422-100B-02-D，仍存在难点：

(4). 高频损耗控制（尤其是长距离）；

(5). 批量一致性（阻抗、插损稳定性）；

(6). 与原厂连接器的匹配精度。

目前更现实的路径是“先功能替代，再逐步逼近性能等效”。

---

四、选型与替代方案建议

如果考虑替代81422-100B-02-D，可从以下维度着手：

(1). 接口兼容性：确认是否使用CABLINE-VS标准接口（如20454-240T），保证Pin定义和差分对布局一致；

(2). 线规与结构选择：主流为40AWG micro coax，成本敏感可考虑36AWG，但需重新验证信号损耗；

(3). 结构替代策略：原厂1-N结构可定制等效分支，测试阶段建议用1-1结构验证SI；

(4). 性能验证重点：插入损耗、回波损耗和串扰；

(5). 供应链建议：小批量优先成熟方案，批量阶段逐步切换国产优化版本。

关键点在于：替代的难度不在“能否生产”，而在“能否稳定量产”。

---

五、国产厂商能达到的水平

根据实际项目经验，国产微型同轴线束在以下场景已经具备替代能力：中短距（≤500mm）高速连接；标准eDP屏线应用；非极限带宽场景。同时，我们也可根据客户需求，提供兼容CABLINE-VS接口的81422-100B-02-D替代型线束，包括长度、Pin数及结构定制开发。

---

I-PEX 81422-100B-02-D不仅是一条高速线束，更是一整套成熟的连接器体系和信号设计方案。国产替代从来不是“一蹴而就”，而是从“可用”走向“可靠”的过程。对于工程师而言，理性选型、分阶段验证，比盲目追求替代更为关键。
